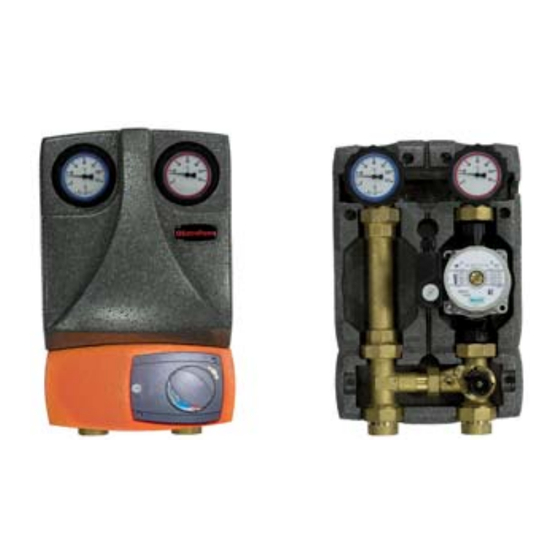

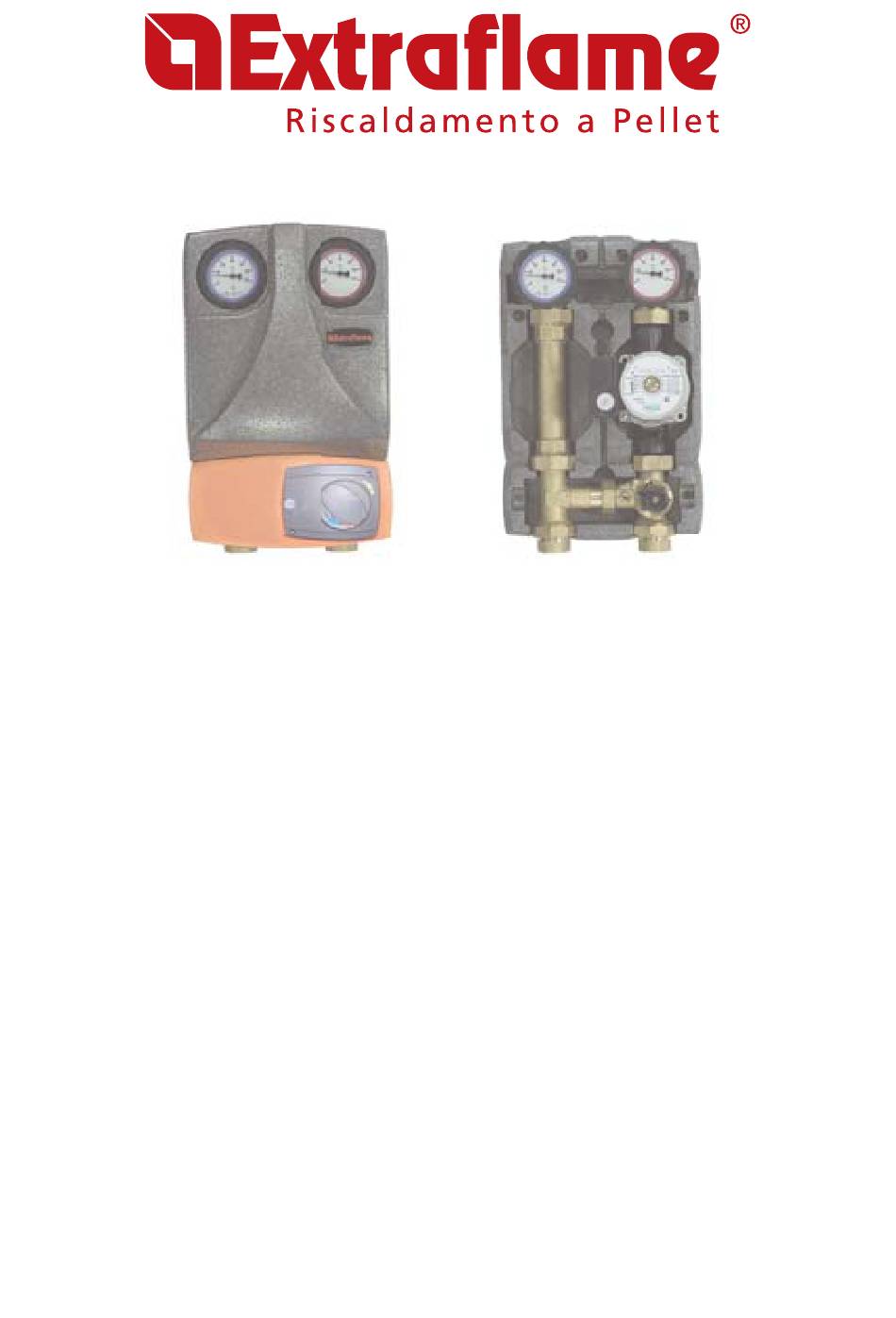

Page 1 MIX02 Regolatore climatico per impianti di riscaldamento Climatic regulator for heating systems Régulateur climatique pour installations de chauff age Klimaregler für Heizungsanlagen Regulador climático para instalaciones de calefacción Klimatisatie voor verwarmingsinstallaties Leggere attentamente le istruzioni prima dell’ installazione, utilizzo e manutenzione.
Page 2: Table Des Matières
INDEX INSTALLER MENU .................47 installer parameters ...............47 FIXED POINT REGULATION ...............48 CLIMATIC ADJUSTMENT WITH EXTERNAL PROBE ....48 ITALIANO ................3 EXTERNAL REGULATION WITH EXTERNAL PROBE AND ROOM PROBE ..................48 AVVERTENZE E SICUREZZA ..............3 WARRANTY CONDITIONS ..............49 PRESENTAZIONE ..................3 CARATTERISTICHE TECNICHE ............4 FRANÇAIS ................
Page 3 Uhrzeit-Einstellung ................95 Weergave display in werkwijze “vast punt”: ...... 142 Datumseinstellung.................95 Weergave display in werkwijze “externe sonde”: ..... 142 Wahl der Wochenprogrammierung .........95 Weergave display in werkwijze “omgevingssonde”: ..143 INSTALLATEUR-MENÜ ................95 GEBRUIKERSMENU ................143 Installateur-Parameter ..............95 set clock ..................143 FESTPUNKTREGELUNG ..............96 set datum ..................
Page 4: Avvertenze E Sicurezza
AVVERTENZE E SICUREZZA PRESENTAZIONE Il presente manuale di istruzione costituisce parte integrante del Il gruppo miscelatore motorizzato GM2 abbinato alla centralina prodotto: assicurarsi che sia sempre a corredo dell’apparecchio, climatica MIX 02 è un sistema di miscelazione dell’acqua anche in caso di cessione ad un altro proprietario o utente, per gli impianti di riscaldamento a bassa temperatura che si oppure di trasferimento su un altro luogo.
Page 5: Caratteristiche Tecniche
CARATTERISTICHE TECNICHE Centralina regolazione climatica mix 02 Caratteristiche Valore Dimensioni 190x116x58 mm Sonde temperatura fornite n° 4 NTC Confi gurazioni gestibili 2 gruppi di miscelazione oppure 1 gruppo di miscelazione e 2 zone alta temperatura Regolazione a punto fi sso Tipo di impianto Regolazione climatica con sonda esterna Regolazione cimatica con sonda esterna e sonda ambiente...
Page 6: Modalità Gestione Impianto
MODALITÀ GESTIONE IMPIANTO La centralina elettronica MIX02 è in grado di gestire due zone di riscaldamento a bassa temperatura, oppure una zona di riscaldamento a bassa temperatura e due zone di riscaldamento ad alta temperatura, come rappresentato nelle fi gure sotto.
Page 7 esempio con una zona a bassa temperatura e due zone a alta temperatura fi gura 1.5 Circolatore Puff er Regolatore climatico Valvola miscelatrice Il controllo remoto può essere utilizzato in 3 modalità diff erenti: a punto fi sso climatica con sonda esterna climatica con sonda esterna e sonda ambiente Attenzione! Prevedere l’installazione di un termostato di sicurezza in serie all’alimentazione del...
Page 8 REGOLAZIONE A PUNTO FISSO In questa confi gurazione viene eff ettuata la regolazione della temperatura di mandata in base alle indicazioni di progetto. Il controllo delle zone di riscaldamento è affi dato ai termostati ambiente che aprono e chiudono le valvole motorizzate. Un contatto pulito in scheda elettronica attiva o disattiva il circolatore e la valvola miscelatrice motorizzata.
Page 9 REGOLAZIONE CLIMATICA CON SONDA ESTERNA La temperatura di mandata all’impianto varia in relazione alla temperatura esterna rilevata e alla curva climatica impostata. Non essendoci un controllo della temperatura ambiente interna la curva climatica deve essere scelta in maniera corretta. Spesso il gruppo di miscelazione viene collegato ad un collettore che serve diverse zone di riscaldamento Ogni zona viene aperta o chiusa con l’ausilio di valvole motorizzate comandate dai termostati ambiente.
Page 10 REGOLAZIONE CLIMATICA CON SONDA ESTERNA E SONDA AMBIENTE Il sistema di regolazione più effi cace prevede l’utilizzo di una sonda esterna attraverso cui viene variata la temperatura di mandata all’impianto in relazione alla curva climatica impostata e una sonda ambiente interna per eff ettuare delle compensazioni.
Page 11 CURVA CLIMATICA In base alla temperatura esterna di progetto, al tipo di impianto di riscaldamento e alla tipologia di edifi cio deve essere scelta la curva climatica appropriata. La pendenza della curva rappresenta il rapporto tra la temperatura esterna e la temperatura di mandata all’impianto. Il diagramma relativo alle varie curve di riscaldamento è...
Page 12 MONTAGGIO SERVOMOTORE Il servomotore deve essere collegato alla valvola miscelatrice come rappresentato in fi gura sotto. Attenzione! Seguire attentamente le indicazioni seguenti al fi ne di garantire il corretto posizionamento motore-valvola. Un errato collegamento può pregiudicare il funzionamento del sistema ISTRUZIONI DI MONTAGGIO SERVOTORE Smontare la manopola nera di movimentazione della valvola miscelatrice, svitando la vite centrale...
Page 13 Avvitare il perno “c” nella sede della valvola miscelatrice “a” Montare il motore “d” sull’adattatore “b” fi ssandolo attraverso il perno “c” Il servomotore è regolato in fabbrica sulla posizione 45°.Non alimentare il motore o eff ettuarne la movimentazione manuale prima di averlo collegato alla valvola miscelatrice! CURVA CLIMATICA...
Page 14 Inserire la manopola “g”, facendo attenzione che la posizione della manopola coincida con la scala “f”, la tacca nel mezzo della manopola deve corrispondere alla metà fra il blu e il rosso della scala CURVA CLIMATICA...
Page 15 Avvitare la vite “h” Coprire il foro della vite “h” con il coperchietto in dotazione Collegare il motore alla scheda elettrica (vedi schema elettrico) CURVA CLIMATICA...
Page 16 ISTRUZIONI PER L’USO DEL SERVOMOTORE Funzionamento automatico: quando il pulsante si trova in posizione , il motore di movimentazione della valvola funziona in maniera automatica. Funzionamento manuale: quando il pulsante si trova in posizione , il funzionamento del servomotore è disinserito. La posizione della valvola va regolata con la manopola “g”. Segnali luminosi: il servomotore dispone di 2 segnalatori luminosi.
Page 17 Regolazione a punto fi sso, 2 zone a bassa temperatura (release futura) DISPLAY N O7 N O6 N O5 N O4 N O3 N O2 N O1 N F O8/AC1 230V/50Hz TMAN1 TMAN2 °C °C °C °C COLLEGAMENTI ELETTRICI...
Page 18 Regolazione con sonda esterna e 2 zone a bassa temperatura (release futura) DISPLAY TEXT N O7 N O6 N O5 N O4 N O3 N O2 N O1 N F O8/AC1 230V/50Hz TMAN1 TMAN2 °C °C °C °C COLLEGAMENTI ELETTRICI...
Page 19 Regolazione con sonda esterna e sonda ambiente e 2 zone a bassa temperatura (release futura) TAMB2 TAMB1 DISPLAY TEXT N O7 N O6 N O5 N O4 N O3 N O2 N O1 N F O8/AC1 230V/50Hz TMAN1 TMAN2 °C °C °C °C...
Page 20 Regolazione a punto fi sso, una zona a bassa temperatura e 2 zone ad alta temperatura DISPLAY TMAN1 N O7 N O6 N O5 N O4 N O3 N O2 N O1 N F O8/AC1 °C °C 230V/50Hz COLLEGAMENTI ELETTRICI...
Page 21 Regolazione con sonda esterna, una zona a bassa temperatura e 2 zone ad alta temperatura DISPLAY TEXT TMAN1 N O7 N O6 N O5 N O4 N O3 N O2 N O1 N F O8/AC1 °C °C 230V/50Hz COLLEGAMENTI ELETTRICI...
Page 22 Regolazione con sonda esterna e sonda ambiente, una zona a bassa temperatura e 2 zone ad alta temperatura TAMB1 COLLEGAMENTI ELETTRICI...
Page 23 INTERFACCIA UTENTE fi gura 1.10 Per poter gestire e controllare le varie funzionalità il sistema è fornito di un display lcd retroilluminato (area visiva 50x40 mm circa) più 6 pulsanti che permette di colloquiare con il controllore con la semplice pressione di alcuni tasti. VISUALIZZAZIONE DISPLAY IN MODALITÀ...
Page 24 VISUALIZZAZIONE DISPLAY IN MODALITÀ “SONDA AMBIENTE”: DATA SET (T°C) TMAN (T°C) TCAL TAMB TEXT TSET (t° ) = temperatura impostata (t° giorno, t° notte, t°antigelo) TEXT (t° ) = temperatura letta dalla sonda esterna TCAL = temperatura di mandata impianto calcolata dal software TMAN = temperatura letta dalla sonda di mandata TAMB = temperatura letta dalla sonda ambiente interna Tasti 1 e 2 : Modalità...
Page 25: Regolazione A Punto Fisso
REGOLAZIONE ESTERNA CON SONDA Temp. Mandata minima 0 - 80 ESTERNA E SONDA AMBIENTE Tempo apertura valvola 0 - 480 Delta puff er 0 - 50 (vedi descrizione precedente) FATTORE IMPIANTO: Temp massima puff er 0 - 90 (vedi descrizione TEMPERATURA MANDATA DI SICUREZZA: Temp minima puff er 0 - 90...
Page 26: Condizioni Di Garanzia
EXTRAFLAME S.p.A., con sede in via dell’ A rtigiananto 10 Montecchio derivanti dalla fabbricazione del prodotto. Precalcino (VI), garantisce questo prodotto per 2 (due) ANNI dalla data di Combustione di materiali non conformi ai tipi e alle quantità...
Page 28: Warnings And Safety Devices
WARNINGS AND SAFETY DEVICES PRESENTATION The instruction manual is an integral part of the product: The GM2 motorised mixer unit coupled with the MIX 02 climatic make sure that it always accompanies the appliance, even if control unit is a water mixer system for low temperature transferred to other owners or user or is transferred to another heating systems that couples perfectly with Extrafl ame place.
Page 29: Technical Features
TECHNICAL FEATURES MIX 02 climatic regulation control unit Features Value Dimensions 190x116x58 mm Temperature probes supplied n° 4 NTC Manageable confi gurations 2 mixing units or 1 mixing unit and 2 high temperature areas Fixed point regulation Type of system Climatic adjustment with external probe Climatic regulation with external probe and room probe Weekly programming...
Page 30: System Management Mode
SYSTEM MANAGEMENT MODE The MIX02 electronic control unit can manage two low temperature heating areas or one low temperature heating area and two high temperature heating areas, as shown in the fi gure below. example with two low temperature areas fi gure 1.14...
Page 31 example with one low temperature area and two high temperature areas fi gure 1.15 Pump Puff er Climatic regulator Mixing valve The remote control can be used in 3 diff erent ways: with fi xed point climatic with external probe climatic with external probe and room probe Attention! Install a safety thermostat in series with the pump power supply.
Page 32 FIXED POINT REGULATION In this confi guration, the fl ow temperature is regulated on the basis of the design indications. The heating area is controlled by room thermostats that open and close the motorised valves. A potential free contact in the circuit board activates or deactivates the pump and the motorised mixer valve. If at least one heating area is requested (closed contact) the mixer unit is activated (pump is on and mixer valve active), if instead all areas are satisfi ed (contact open), the pump switches off and the mixer valve closes.
Page 33 CLIMATIC ADJUSTMENT WITH EXTERNAL PROBE The fl ow temperature to the system varies in relation to the external temperature detected and the climatic curve set. As there is no internal room temperature control, the climatic curve must be selected correctly. Often the mixing unit is connected to a collector that serves diff erent heating areas Every area is opened or closed with the aid of motorised valves controlled by the room thermostats.
Page 34 CLIMATIC REGULATION WITH EXTERNAL PROBE AND ROOM PROBE The most eff ective regulation system envisions the use of an external probe through which the fl ow temperature to the system is varied in relation to the climatic curve set and an internal room probe for compensation.
Page 35 CLIMATIC CURVE The appropriate climatic curve must be selected on the basis of the project external temperature, the type of heating system and the type of building. The gradient of the curve represents the ratio between the external temperature and the system fl ow temperature. The diagram relative to the various heating curves is represented in the fi gure below: 1.75 1.50...
Page 36 SERVO-MOTOR ASSEMBLY The servo-motor must be connected to the mixer valve as shown in the fi gure below. Attention! Follow the indications given below carefully in order to guarantee the correct positioning of the motor-valve. Incorrect connection can jeopardise system functioning SERVO-MOTOR ASSEMBLY INSTRUCTIONS Remove the black knob, used to move the mixer valve, by loosening the central screw...
Page 37 Tighten screw “c” in the seat of the mixer valve “a” Mount the motor “d” on adapter “b” fi xing it using pin “c” The servo-motor is factory regulated on the 45° position. Do not power the motor or perform manual handling before the mixer valve has been connected! CLIMATIC CURVE...
Page 38 Insert knob “g”, paying attention that the position of the knob coincides with scale “f”. The notch in the middle of the knob must correspond with half way between the blue and the red on the scale CLIMATIC CURVE...
Page 39 Tighten the screw “h” Close the hole of screw “h” with the cover supplied Connect the motor to the circuit board (see wiring diagram) CLIMATIC CURVE...
Page 40 INSTRUCTIONS FOR USE OF THE SERVO-MOTOR Automatic functioning: when the button is at position, the valve movement motor functions automatically. Manual functioning: when the button is in position , servo-motor functioning is disconnected. The valve position is regulated using knob "g". Luminous signals: The servo-motor has 2 luminous signallers.
Page 41 Fixed point regulation, 2 low temperature areas (future release) DISPLAY N O7 N O6 N O5 N O4 N O3 N O2 N O1 N F O8/AC1 230V/50Hz TMAN1 TMAN2 °C °C °C °C ELECTRIC CONNECTIONS...
Page 42 Regulation with external probe and 2 low temperature areas (future release) DISPLAY TEXT N O7 N O6 N O5 N O4 N O3 N O2 N O1 N F O8/AC1 230V/50Hz TMAN1 TMAN2 °C °C °C °C ELECTRIC CONNECTIONS...
Page 43 Regulation with external probe and room probe and 2 low temperature areas (future release) TAMB2 TAMB1 DISPLAY TEXT N O7 N O6 N O5 N O4 N O3 N O2 N O1 N F O8/AC1 230V/50Hz TMAN1 TMAN2 °C °C °C °C ELECTRIC CONNECTIONS...
Page 44 Fixed point regulation, one low temperature area and 2 high temperature areas DISPLAY TMAN1 N O7 N O6 N O5 N O4 N O3 N O2 N O1 N F O8/AC1 °C °C 230V/50Hz ELECTRIC CONNECTIONS...
Page 45 Regulation with external probe, one low temperature area and 2 high temperature areas DISPLAY TEXT TMAN1 N O7 N O6 N O5 N O4 N O3 N O2 N O1 N F O8/AC1 °C °C 230V/50Hz ELECTRIC CONNECTIONS...
Page 46 Regulation with external probe and room probe, one low temperature area and 2 high temperature areas TAMB1 ELECTRIC CONNECTIONS...
Page 47 USER INTERFACE fi gure 1.20 To manage and control the various functionalities, the system is supplied with a back-lit LCD (visual area about 50x40 mm) plus 6 buttons that allow to communicate with the controller by simply pressing certain keys. DISPLAY IN “FIXED POINT”...
Page 48 DISPLAY IN “ROOM PROBE” MODE: TIME DATE SET (T°C) TMAN (T°C) TCAL TAMB TEXT TSET (t° ) = temperature set (day t°, night t°, anti-freeze t°) TEXT (t° ) = temperature read by the external probe TCAL = system fl ow temperature calculated by the software TMAN = temperature read by the fl ow probe TAMB = temperature read by the internal room probe Keys 1 and 2 : Method to enable Chrono, day comfort t°, anti-freeze t°...
