3B SCIENTIFIC® PHYSICS
Instructions d'utilisation
08/06/DML
1. Description
Mise en œuvre avec une soufflante, la tuyère d'air
sert à produire un écoulement d'air presque
homogène permettant de réaliser des essais
expérimentaux sur la dynamique des fluides.
La tuyère d'air en matière plastique se compose
d'une chambre semi-circulaire de compression, sur
laquelle 50 tuyères individuelles tubulaires sont
fixées et disposées parallèlement. La position des
tuyères tubulaires permet à l'écoulement d'air
venant de la soufflante de pénétrer relativement
sans obstacle dans la chambre de compression et
de s'y répartir sur les tuyères. L'air s'échappe à
grande vitesse des tuyères individuelles en formant
l'espace expérimental de forme cylindrique.
Les orifices des tuyères sont entourés d'un anneau
en matière plastique noire qui représente le
véritable orifice de sortie de la tuyère d'air. En
raison de la grande vitesse d'écoulement, la
pression statique régnant autour des tuyères est
faible. C'est pourquoi de l'air est encore aspiré
latéralement. L'air primaire venant des tuyères et
Tuyère d'air (laminateur) 8404250
l'air secondaire se mélangent et sortent de la
tuyère d'air sous forme largement homogène. Les
différences dans la vitesse de l'air qui se
manifestent d'abord localement et qui n'ont pas
influence perturbatrice sur la plupart des essais
expérimentaux, sont encore à peine décelables à
une distance d'environ 200 mm des orifices de
sortie d'air.
La tuyère d'air dispose d'une courte monture
permettant de la placer dans un matériel de
support.
2. Caractéristiques techniques
Orifice d'entrée d'air :
Orifice de sortie d'air :
Nombre de tuyères individuelles : 50
Tuyères individuelles :
Dimensionnements :
Poids :

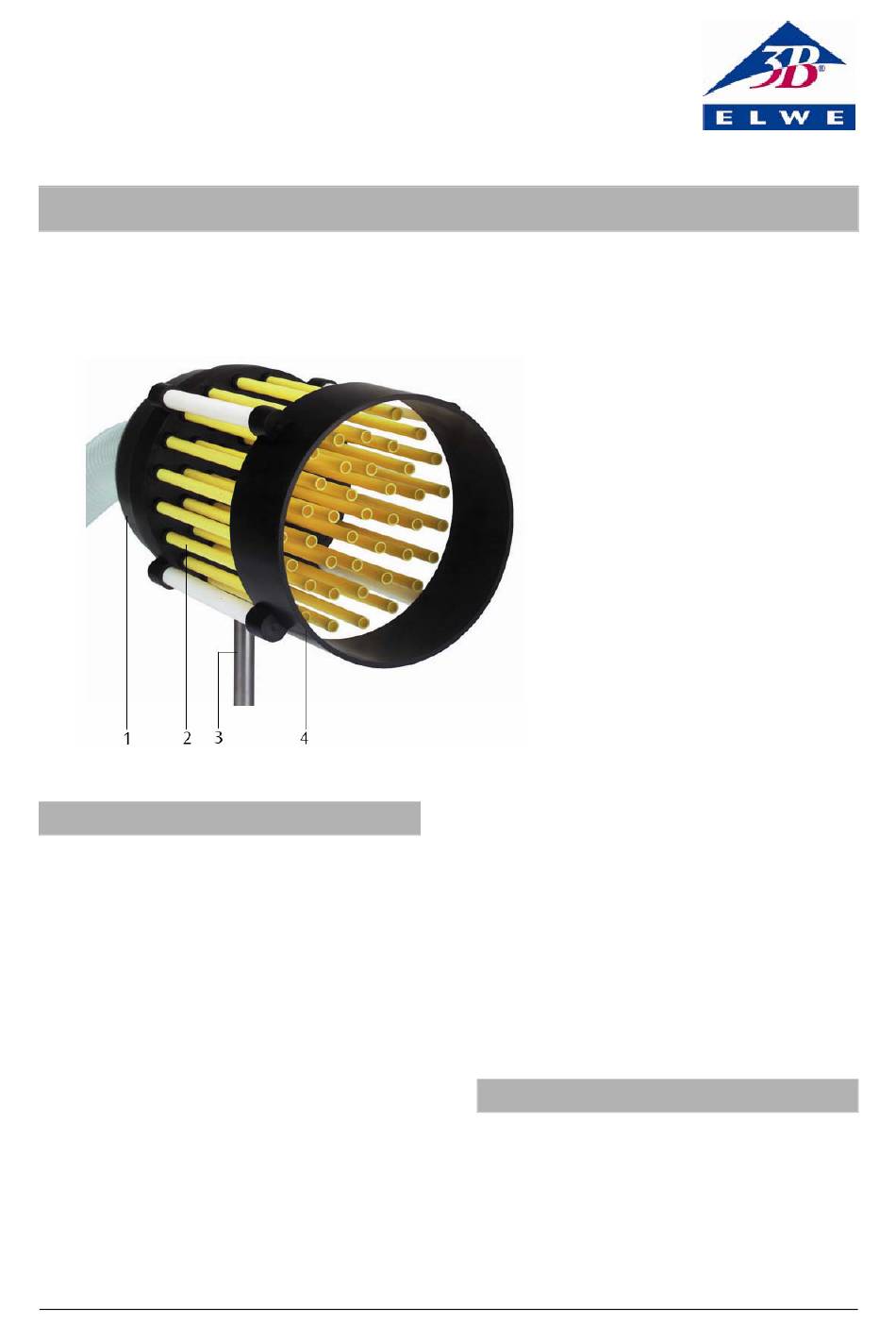

1
1 Chambre de compression
2 Tuyère individuelle
3 Monture de support
4 Orifice de sortie d'air
33 mm Ø
120 mm Ø
4 mm Ø
255 mm x 150 mm Ø
d'environ 350 g
