3.4.2
Montage avec sonde rétractable
La sonde est conçue pour le montage sur cuve ou conduite. Il faut pour cela des piquages adaptés.
Montez la sonde à un endroit où le flux est constant. Le diamètre du tube doit être d'au minimum
DN 80.
1

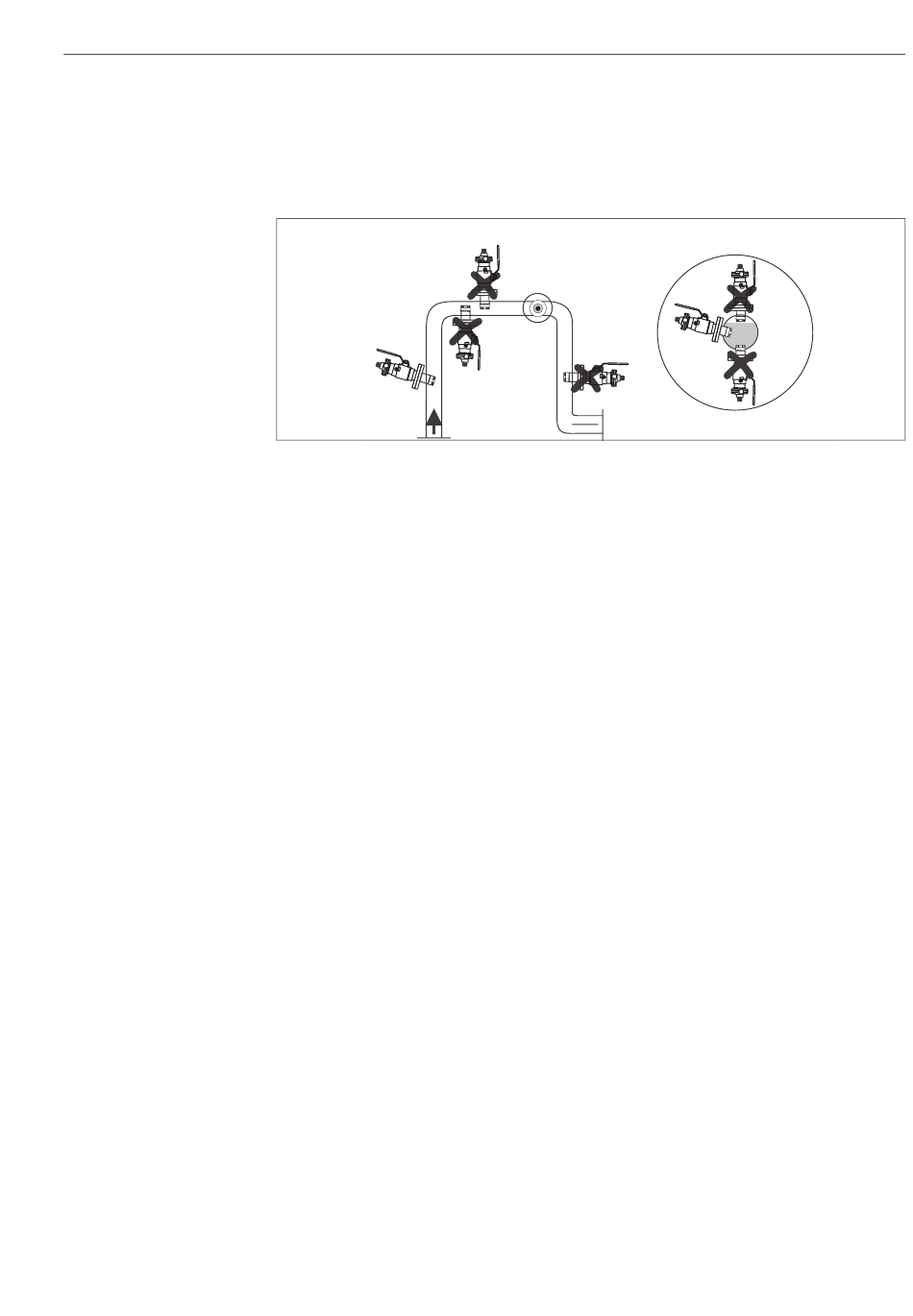

Fig. 7 :
Positions de montage adaptées et inadaptées
1
Colonne montante, position idéale
2
Conduite horizontale par le haut, inadapté à cause des bulles d'air ou de la formation de mousse
3
Conduite horizontale, montage latéral avec un angle de montage adapté (selon la cellule)
4
Montage la tête en bas, interdit à cause de l'absence de contact entre l'électrolyte et les électrodes
5
Colonne descendante, inadapté
Remarque!
• N'installez pas la sonde là où il y a un risque de formation de bulles d'air ou de mousse (→ fig. 7).
• Des erreurs de mesure peuvent se produire si :
– la cellule n'est pas entièrement immergée dans le produit
– des particules en suspension se déposent sur la membrane de la cellule
– la cellule est montée la tête en bas.
3.5
Contrôle de montage
• Vérifiez que la membrane est étanche et intacte. Remplacez-la le cas échéant.
• La cellule est-elle montée dans une position autorisée ?
• La cellule est-elle montée dans une sonde et pas suspendue par le câble ?
• Evitez l'humidité due à la pluie en protégeant la sonde par un capot de protection.
2
Détail A,
(vue du dessus)
3
4
5
Détail A, rotation de 90˚
(vue de côté)
3
C07-COA451xx-11-07-00-de-001.eps
Montage
11
