Câblage
!
18

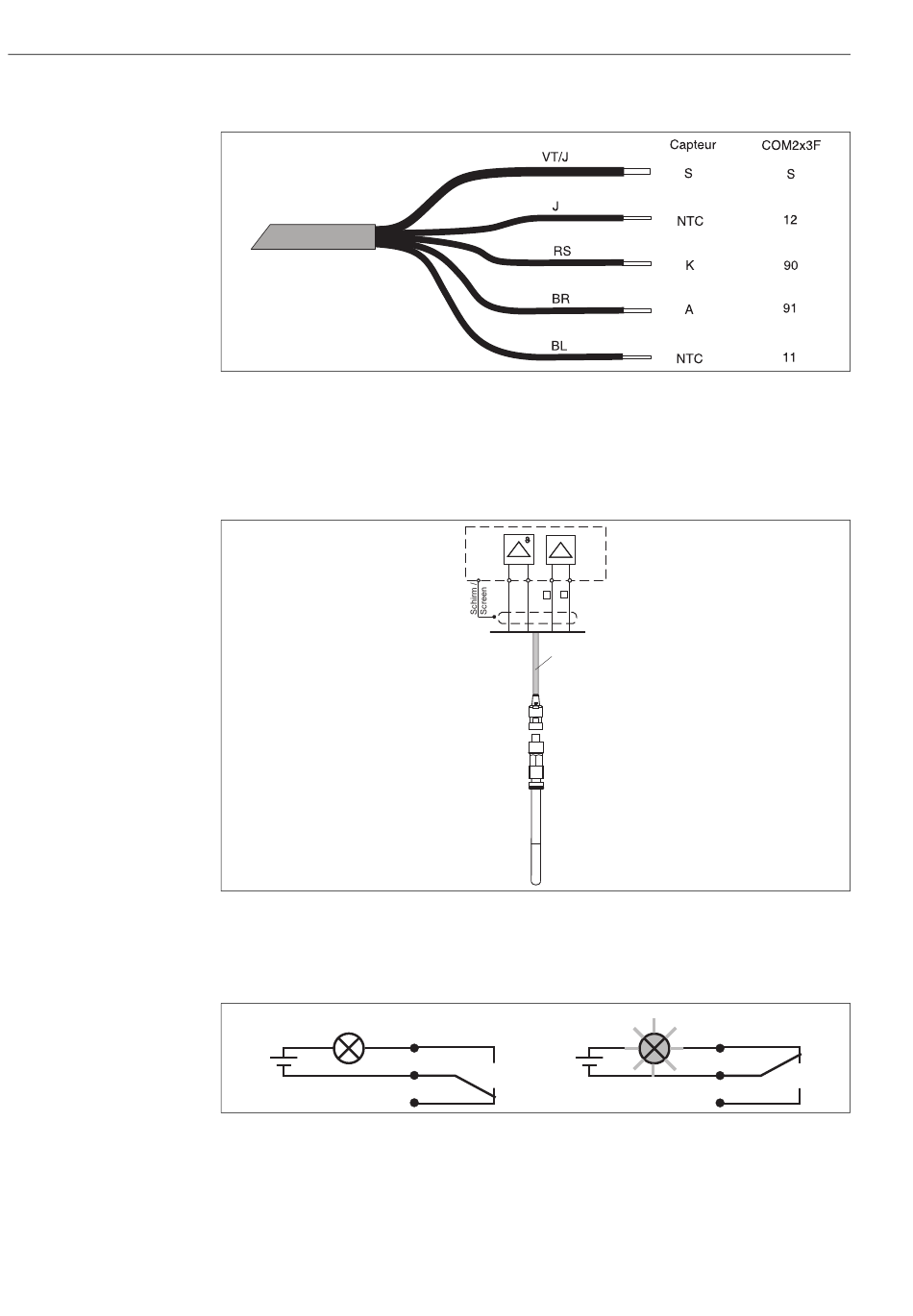

Construction et confection du câble de mesure
Fig. 14 :
Câble de mesure COK21
Remarque !
Vous trouverez plus d'informations sur les câbles et les boîtes de jonction au chapitre "Accessoires".
Le raccordement du capteur d'oxygène se fait via le câble de mesure COK21.
Fig. 15 :
Raccordement de la COS22 avec un câble COK21
4.1.2
Contact alarme
A
Fig. 16 :
Commutation de sécurité recommandé pour le contact d'alarme
A Etat de fonctionnement normal
O
2
S
11 12
90
91
BU YE PK BN
K
A
COK21
41
42
43
B Etat d'alarme
Liquisys M COM223F/253F
a0003742
a0003743
B
41
42
43
a0006415
