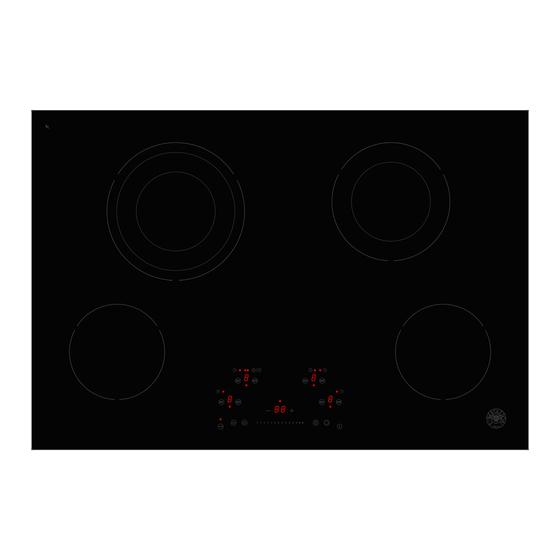

- Page 1 CERAMIC GLASS COOKTOP • Use and maintenance instructions TABLE VETROCERAMIQUE • Instructions pour l’utilisation et manutention MODEL K36HERX/14 K31A.HV5X..UA MODEL K48HERX/14 K41A.HV5X..UA...
- Page 2 Please kindly register on our web site www.bertazzoni.com to validate your new product warranty and help us to assist you better in case of any inconvenience. TWO YEAR LIMITED WARRANTY The warranties provided by Bertazzoni Spa in this statement apply exclusively to Bertazzoni appliances and accessories sold as new products to the original owner by a Bertazzoni authorized distributor, retailer, dealer or service center and installed in the United States and Canada.
- Page 3 CALIFORNIA PROPOSITION 65 WARNING: Cancer and Reproductive Harm - www.P65Warnings.ca.gov. 3071108...
- Page 4 Fig. 1 Fig. 2 Fig. 3 Fig. 4 45 mm [ 1,77 ″ min. 50 mm [ min.1,96 ″ 0.07” ~ 2 mm ~ 2 m m min. 50 mm [ min.1,96 ″...
- Page 5 Fig. 5 L1 (black) L2 (red) GND (green/yellow) Fig. 6 Fig. 7 INCLUDED cod. Z200355 Fig. 8 Fig. 9 Fig. 10 [0,11”] 3 mm 7 mm [0,27”] INCLUDED cod. Z200356...
- Page 6 could cause a malfunction in the TOUCH VITROCERAMIC HOB User instructions CONTROL system. POSITIONING GENERAL The domestic appliance was built in order Carefully read the contents of this to be built into a work surface, the way instruction manual since it provides it is illustrated in Fig 1.
- Page 7 If the switch is not accessible after Electrical Connection installation (depending on the country) an The cooktop is equipped with a flexible additional means of disconnection must metal conduit encasing 3 wires ready for be provided for all poles. connection to a grounded power supply. •...
- Page 8 Installation 3-Wire Cable from Home Power Supply - 4-Wire Cable from Home Power Supply U.S.A. Only IMPORTANT: Use the 4-wire cable from home power supply in the U.S.A. where IMPORTANT: Use the 3-wire cable from home power supply where local codes local codes do not allow grounding through neutral, New Branch circuit permit a 3-wire connection.
- Page 9 MAINTENANCE maximum level faster G. Lock key /Child lock > activate con- Remove any residues of food and drops of grease from the cooking surface by trol panel lock H. Display timer using the special scraper supplied on request (Fig.7- cod. Z200355). Clean the I.
- Page 10 switched off, the corresponding cooking with a number from “1 to 9”. When the zone minute minder is switched off. power level is accepted, a beep sounds, the cooking zone on led stops blinking. Select a independent minute minder: EXTENDABLE DOUBLE - TRIPLE If no cooking zone is selected, press the COOKING ZONE timer...
- Page 11 tone” will be sound. When the time set an “L” alternating. This function can be on the timer has run out, a “Cycle Finish enabled/disabled before or after selecting tone”sounds for 1 minute, and the timer the power level and when the heater is display (H zone) blinks the indication on or off.
- Page 12 SAFETY SWITCH The appliance has a safety switch that automatically switches off the cooking zones when they have been operating for a certain amount of time at a given power level. POWER Max. time on (hours) LEVEL DISPOSAL OF OLD ELECTRICAL APPLIANCES The European Directive 2002/96/ EC on Waste Electrical and...
- Page 13 Information for household electric hobs In acc. with regulation (EU) No. 66/2014 Model name / identifier Type of hob built-in Number of cooking zones and/or areas Heating technology 1. = Hi-light Cooking zones and cooking areas, radiant cooking 2. = Hi-light zones.
- Page 14 ERRORS Heater All heater Event Description Action Display Display (Visualization Priority Order) FalloKeyOnOffEmitter Security Key Error App Off (*) ....FalloKeyOnOffReceiver Security Key Error App Off (*) ....FalloNtcShort Touch NTc Error App Off (*) ....FalloNtcOpen Touch NTc Error App Off (*) ....
- Page 15 Les réparations doivent être effectuées par un Centre de Service Bertazzoni Autorisé pendant les heures de travail normales. Les défauts doivent être signalés dans les 30 jours qui suiventl’installation. Cette garantiene couvre pas l’utilisation du produit dans le cadre commercial.
- Page 16 CALIFORNIA PROPOSITION 65 AVERTISSEMENT: Cancer et Troubles de l’appareil reproducteur - www.P65Warnings.ca.gov. 3071108...
- Page 17 TABLE VETROCERAMIQUE de cuisson en vitrocéramique, IL EST Notice d’utilisation NÉCESSAIRE QUE CET APPAREIL (four) ET LA SURFACE DE CUISSON CARACTÉRISTIQUES VITROCÉRAMIQUE SOIENT GÉNÉRALES CONVENABLEMENT ISOLÉS. Lire attentivement contenu manque de respect de cette précaution présent livret, étant donné qu’il fournit pourrait déterminer le fonctionnement d’importantes indications...
- Page 18 d’assurer que tous ses composants AVERTISSEMENT! électriques sont protégés. composants en tension ne doivent pas Risque choc être exposés. électrique Déconnecter • Ne branchez jamais l’appareil au réseau source de courant électrique avec des rallonges du moment électrique avant que ceux-ci n’assurent pas la sécurité l'entretien.
- Page 19 208/240 V, 60 Hz, de 50 A à 35 A de capacité de fusible. Fil noir: branché à L1 (sous tension) Fil rouge: branché à L2 (sous tension) Fil vert/jaune: branché à GND (mise à la terre) La plaque de cuisson devrait avoir sa propre ligne électrique branchée à...
- Page 20 1. Connecter ensemble les 2 conducteurs 1. Connecter ensemble les 2 conducteurs rouges (B) avec un connecteur de fils rouges (B) avec un connecteur de fils (homologation UL). (homologation UL). 2. Connecter le conducteur vert (ou nu) 2. Connecter le conducteur vert ou nu de liaison à...
- Page 21 extensible être sélectionné en appuyant sur la barre E. Touche basse température > garder de défilement (zone B). Le niveau de une valeur fixe de température puissance sélectionné est affiché dans F. Fonction d’ébullition rapide > l’écran de la zone de cuisson (zone L). augmentation de puissance rapide La touche de barre de défilement sera G.
- Page 22 La lumière LED de l’afficheur se mettra à mettra à clignoter en indiquant la valeur clignoter en indiquant la valeur définie. Pour sélectionnée. Ça sera confirmée 5 seconds annuler la minuterie, il faut sélectionner la après la dernière touche sur les touches valeur , en appuyant sur la touche .
- Page 23 un aliment cuit. Par conséquent, la zone de correspondante. Un signal sera émis et cuisson marche avec une faible puissance. l’écran correspondante la zone de cuisson Les valeurs de température sont pour : affichera et le LED de la zone de cuisson - Fondre (dissoudre) s’éteindra (s’il n’y a pas chaleur résiduelle).
- Page 24 ENLÈVEMENT DES APPAREILS MÉNAGERS USAGÉS La Directive Européenne 2002/96/ EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé...
