5. Messanordnungen / 6. Inbetriebnahme

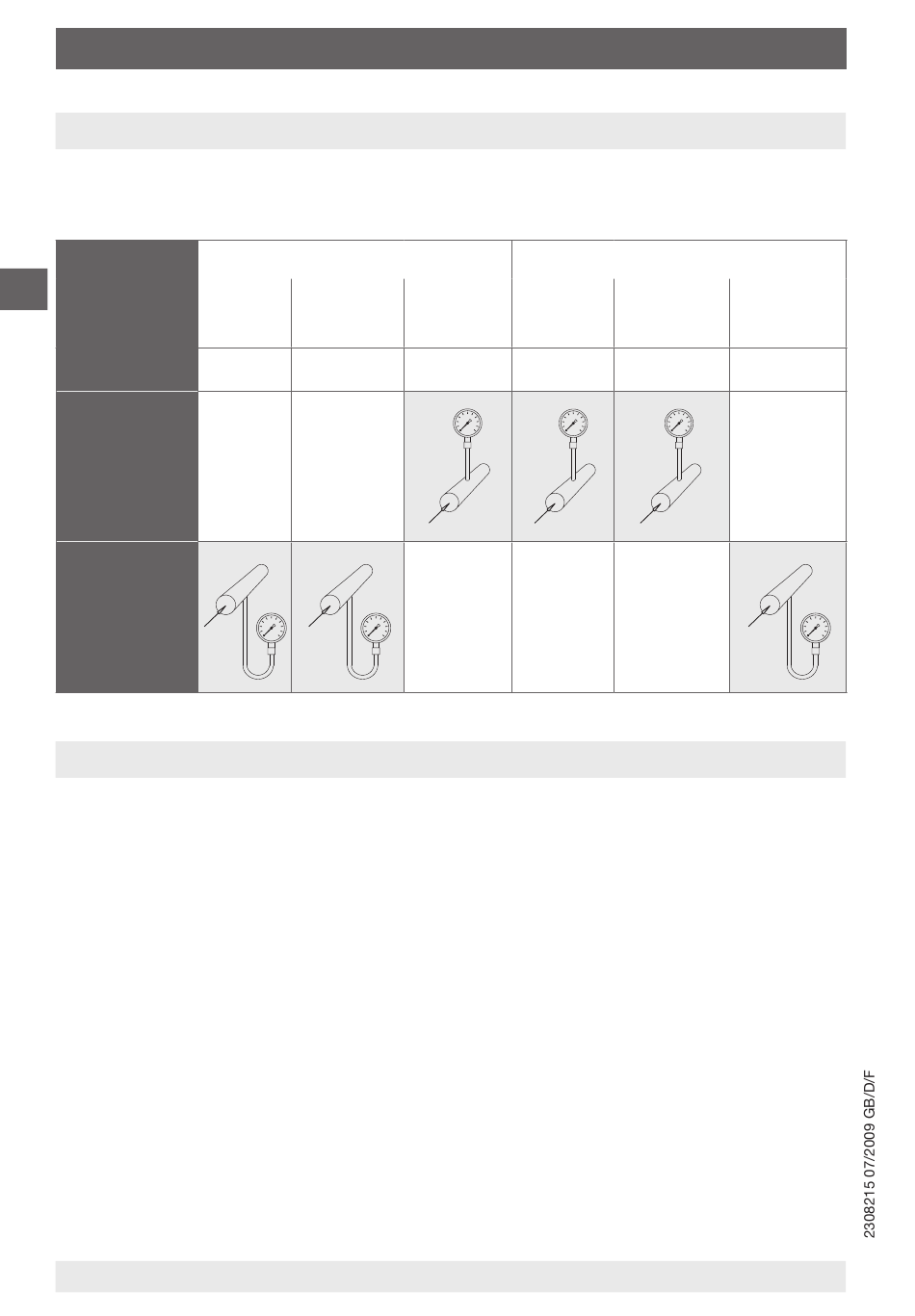

5. Messanordnungen

Bewährte Messanordnungen für verschiedene Messstoffarten. Die zur Anwen-
dung besonders empfohlenen Anordnungen sind nachfolgend dargestellt.
Füllung der
D
Messleitung
Beispiele
Druckmess-
gerät ober-
halb des
Entnahme-
stutzens
Druckmess-
gerät unter-
halb des
Entnahme-
stutzens

6. Inbetriebnahme

6.1 Montage der Druckanschlüsse
Nach angebrachten Symbolen j und i
6.2 Elektrischer Anschluss
(betrifft Typen 70.0.100 und 851.0.100)
Der elektrische Anschluss darf nur durch qualifiziertes Personal erfolgen

Die Belegung der Anschlüsse und die Schaltfunktionen sind auf dem Typen-

schild am Gerät angegeben und die Anschlußklemmen (1 ... 6) sowie die
Erdungsklemme sind entsprechend gekennzeichnet.
Die vorgesehenen Netzanschlussleitungen müssen für die größte Stromauf-

nahme des Gerätes bemessen sein und IEC 7 oder IEC 45 entsprechen
Die Geräte sind in den Potenzialausgleich der Anlage mit einzubeziehen

14
flüssige Messstoffe
flüssig zum Teil
ausgasend
Kondensat siedende
Flüssigkeiten
WIKA Betriebsanleitung DELTA-plus, DELTA-comb und DELTA-switch
gasförmige Messstoffe
vollständig gasförmig zum Teil
verdampft
„Flüssig- trockene
gase" Luft
j hoher Druck
i niedriger Druck
vollständig
kondensiert
kondensiert
(feucht)
feuchte Luft Wasserdampf
Rauchgase
