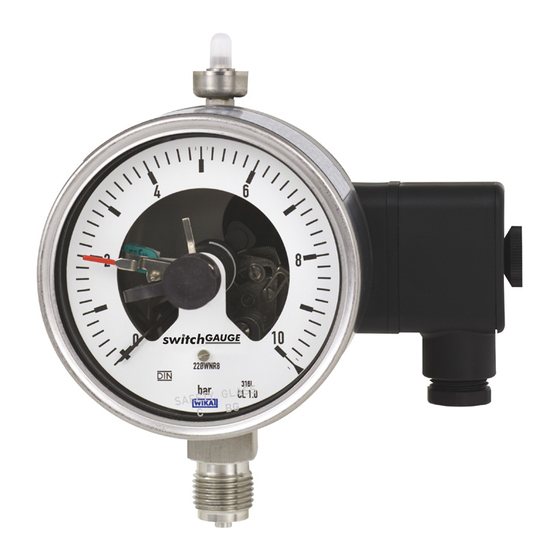

Manomètres avec contact inductif type 831, pour zones dangereuses
Masquer les pouces Voir aussi pour PGS23:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Pressure gauges with inductive contact model 831,
for hazardous areas
Manometer mit Induktivkontakt Typ 831,
für explosionsgefährdete Bereiche
Manomètres avec contact inductif type 831,
pour zones dangereuses
Manómetros con contacto inductivo modelo 831,
para zonas potencialmente explosivas
Examples for pressure gauges with inductive contact model 831
Model PGS23
Model PGS43
Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones
Model DPGS43
Model 532.54
EN
DE
FR
ES
