Entretien
Dépose des panneaux d'enceinte
L'installation du groupe électrogène nécessite la dépose
du panneau avant et du panneau latéral d'admission. Les
instructions ci-dessous décrivent le processus de
dépose. Démonter ces panneaux lorsque cela est
nécessaire.
Dépose du panneau d'accès avant
Voir
Figure

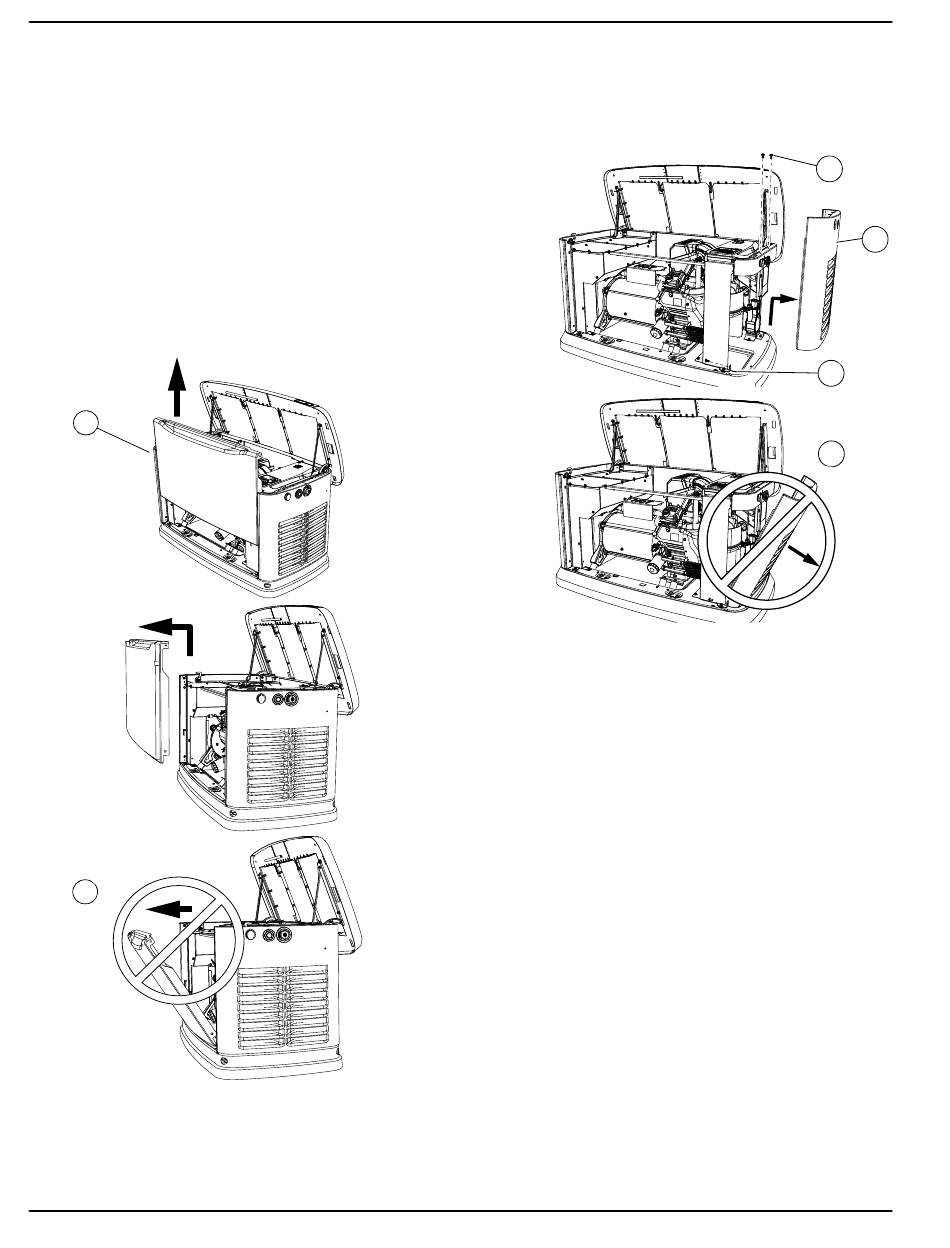

4-1. Pour déposer le panneau d'accès avant
(A), le lever tout droit vers le haut après avoir ouvert le
capot.
Toujours tirer le panneau d'accès avant tout droit vers le
haut avant de l'écarter de l'enceinte. Ne pas écarter le
panneau de l'enceinte avant de le tirer vers le haut (B).
A
B
Figure 4-1. Déposer le panneau d'accès avant
28
Dépose du panneau latéral d'admission
Voir
Figure
4-2.Le panneau latéral d'admission (C) doit
être déposé pour accéder au compartiment de batterie,
au vapo-détendeur et au piège à sédiments.
Figure 4-2. Déposer le panneau latéral d'admission
1. Ouvrir le capot supérieur et déposer le panneau
avant.
2. Utiliser une clé Allen de 4 mm pour retirer les deux
vis de fixation (D) et la vis de l'équerre métallique
(E).
3. Tirer le panneau d'admission vers le haut et
l'écarter du groupe électrogène.
4. Vérifier l'absence de dommages dissimulés liés au
transport. S'adresser au transporteur si des
dommages sont constatés.
Toujours tirer le panneau latéral d'admission tout droit
vers le haut avant de l'écarter de l'enceinte. Ne pas
écarter le panneau de l'enceinte avant de le tirer vers le
haut (F).
005628
005628
Manuel de l'utilisateur des groupes électrogènes refroidis par air 50 Hz
D
C
E
F
005629
005629
