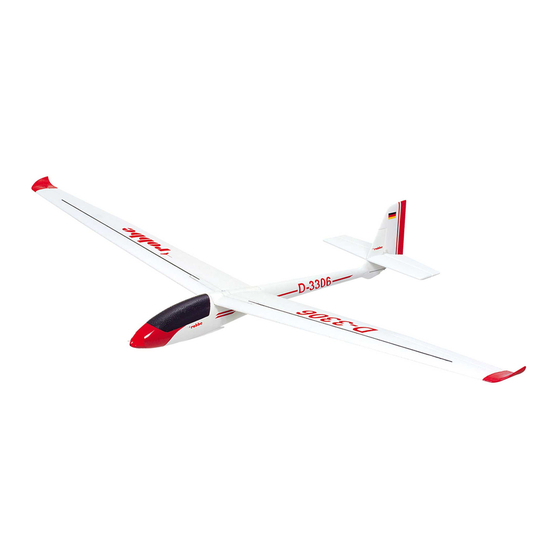

- Page 1 Assembly and operating instructions Notice de montage et de pilotage Istruzioni di montaggio e d’uso Instrucciones de montaje y manejo ASW 15 KIT No. 3195KIT...
- Page 3 - Open up the cable ducts to accept the servo leads. Refer to the main robbe catalogue for information concer- Powered glider: be sure to move the throttle stick to the ning tools and aids to building.
- Page 4 Assembly and operating instructions ASW 15 KIT 3195KIT Fig. 8 The tail panels - Assemble the model completely as shown in Figs. 25 - 28, and balance it carefully. Check all the working - Connect the pushrods to the servo output arms, then Fig.
- Page 5 Test-flying, flying notes Check the neutral position of the control surfaces: adjust robbe Modellsport GmbH & Co. KG the swivel pushrod connectors if necessary. - Please read the sections entitled “Routine pre-flight checks” and “Flying the model” in the Safety Notes We reserve the right to alter technical specifications.
- Page 6 - Raccorder le cordon-rallonge, étendre le conduit de câble Pour les travaux de collage, utiliser exclusivement la colle pour le passage du connecteur. cyanoacrylate robbe Speed Type 2 et l’activateur. Mise en peinture et autocollants de décoration Il n'est pas indispensable de mettre le modèle en peinture.
- Page 7 Notice de montage et de pilotage réf. ASW 15 KIT 3195KIT Fig. 8 Observer la position. Gouverne de direction à l’alésage le L’entraînement électrique plus à l’intérieur et la gouverne de profondeur à l’alésage - Accrocher la timonerie dans les palonniers des servos, le plus à...
- Page 8 Contrôler la position neutre des gouvernes. Si nécessaire, moteur – variateur avant de couper l'émetteur. effectuer les réglages appropriés sur les accouplements de robbe Modellsport GmbH & Co. KG timonerie. Une fois que l'accu a été rechargé, le modèle est à nouveau en ordre de décoller.
- Page 9 (portare gli stick ed i trim sulla trasmit- dei servi. tente a metà corsa). Rimuovere dai servi le eventuali squa- Consultare il catalogo generale robbe per gli attrezzi e gli drette o leve montate su di essi. Immagine 3 strumenti utili per il montaggio del modello.
- Page 10 Istruzioni di montaggio e d’uso ASW 15 KIT 3195KIT Immagine 9 Immagine 15 Immagine 22 - Svolgere l’antenna della ricevente - Posizionare i piani di coda sulla fusoliera, infilando con- - Posizionare il motore nel rispettivo alloggiamento sulla - Avvertenza: utilizzando una ricevente 6 canali con funzio- temporaneamente i tiranti attraverso i relativi innesti.
- Page 11 (c) . Consigli utili per il primo volo Il timone direzionale deve spostarsi verso destra (e) robbe Modellsport GmbH & Co. KG spostando lo stick di comando del gas verso destra (e). - Prima di intraprendere il primo volo, leggere attenta- mente i paragrafi “verifiche di routine prima dello start”...
- Page 12 No hace falta pintar el modelo. Foto 5 Para trabajos de encolado, utilizar únicamente cianocrilato robbe Speed Typ 2 y el activador correspondiente. Al posicionar las calcomanías, puede guiarse según la foto - Posicionar el cable de prolongación en el canal para los en la tapa de la caja.
- Page 13 Instrucciones de montaje y manejo ASW 15 KIT 3195KIT Foto 9 Foto 14 ciones del motor y del variador. Soldar los conectores correspondientes a los cables de motor, variador y batería - Desenrollar la antena cordón cable del receptor. - Posicionar la deriva sobre el elevador.
- Page 14 Conectar la emisora, poner el stick de gas en posición “motor paro”. robbe Modellsport GmbH & Co. KG Instalar la batería del motor cargada y conectarla. Primer vuelo, Consejos para el vuelo Verificar el punto neutro de los timones. Si es necesario, Nos reservamos el derecho de modificaciones técnicas.
