2 : Installation

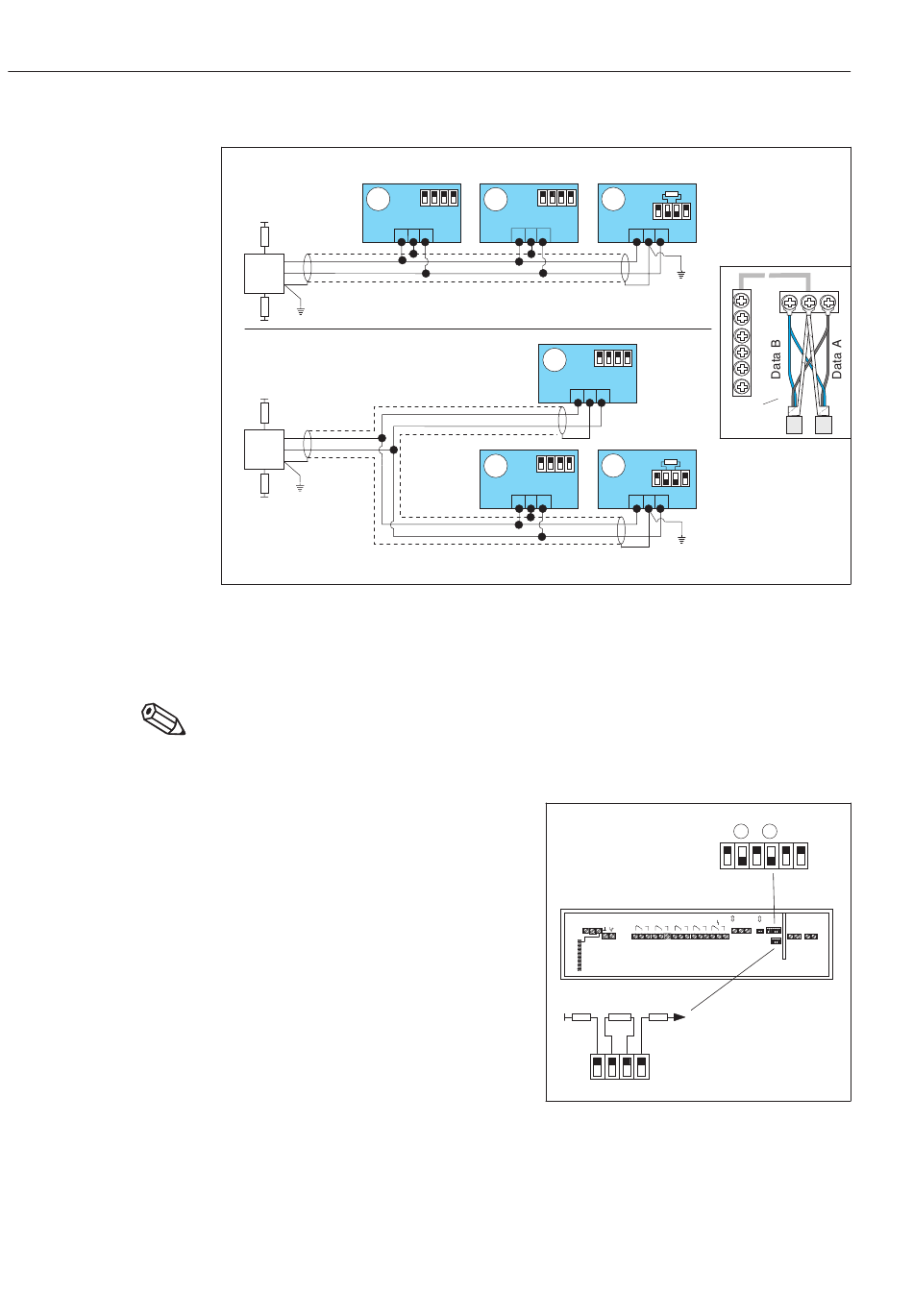

Fig. 2.9:
Topologie Rackbus RS 485 avec
réglage pour résistance de
terminaison de bus
Petite figure :
proposition de câblage de bus
Câblage du bus
Hinweis!
Remarque !
Adresse et terminaison
de bus
18
2.5
Interface de communication Rackbus RS 485 (option)
A
1
60 61 62
Rpull
Master
Rt
PE
B
Rpull
Master
Rt
PE
En principe il est possible de raccorder jusqu'à 25 transmetteurs au Rackbus RS 485.
Conseils de câblage et de mise à la terre du bus voir BA 134F, livrée avec l'option
Rackbus RS 485. Le Prolevel peut être raccordé comme représenté à la fig. 2.9
Remarque !
• La borne 61 est reliée en interne avec le bornier PE
• Le blindage du bus doit être continu et raccordé à la terre - voir aussi BA 134F
La fig. 2.10 représente les éléments de
configuration pour la commande à dis-
tance du Prolevel FMC 661. Chaque trans-
metteur reçoit une adresse de bus indivi-
duelle :
• couper la tension d'alimentation;
dévisser les vis et rabattre la plaque
frontale
• régler l'adresse du Rackbus avec le
connecteur SW 1 (exemple 2 + 8 = 10)
• refermer la plaque frontale, serrer les
vis
Sur le dernier transmetteur du bus (le plus
éloigné du PC) :
• régler la résistance de terminaison de la
manière suivante sur le connecteur SW2 :
OFF, ON, ON, OFF
• fermer la plaque frontale, serrer les vis.
OFF
OFF
2
ON
ON
60 61 62
1
60 61 62
L1
OFF
2
ON
60 61 62
L2 (> L1)
Commutateur
d'adresse
392Ω
OFF
ON
Fig. 2.10:
Commutateurs DIP pour adresse et terminaison de
bus
Prolevel FMC 661
150Ω
Rt
E
OFF
ON
60 61 62
PE
OFF
ON
PE
blindage
150Ω
Rt
E
OFF
ON
60 61 62
PE
1 2 4 8 16 32
OFF
ON
SW1
L+ L-
RS-485
L1 N
1a
1b
2a
2b
B DGND A
Zone de raccordement
150 Ω
392 Ω
+5V
Commutateur de
terminaison de bus
Endress+Hauser
60
61
62
BA142_19/20
(=10)
[EEx ia] IIC
- + - +
SW2
BA142_21
