toorx ROWERMASTER Manuel De L'utilisateur

Masquer les pouces

Publicité

Table des Matières

MANUEL DE L'UTILISATEUR

Publicité

Table des Matières
loading

Manuels Connexes pour toorx ROWERMASTER

Sommaire des Matières pour toorx ROWERMASTER

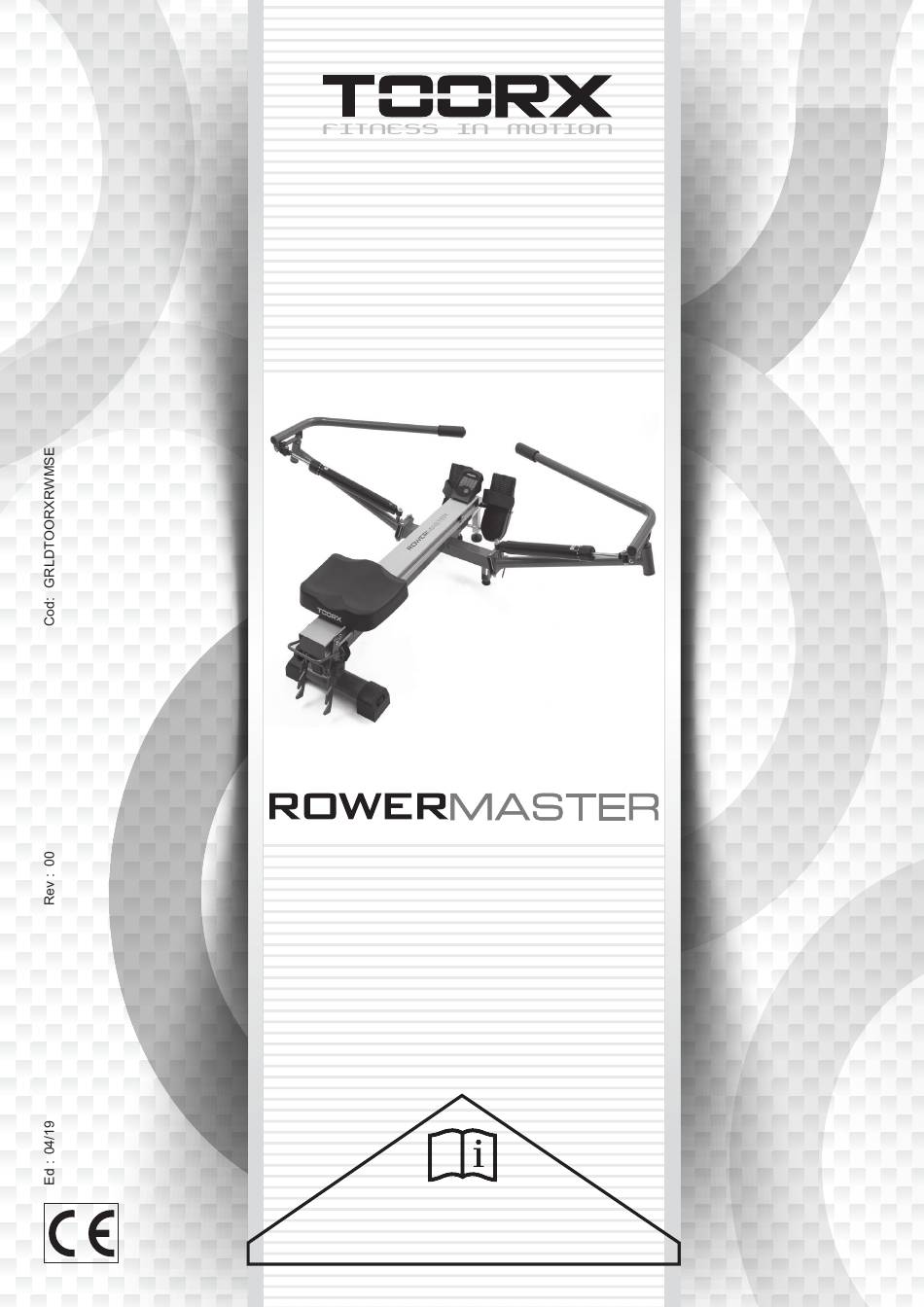

  • Page 1 MANUEL DE L'UTILISATEUR...

  • Page 2: Table Des Matières

    Liste des pièces Ci-dessous, on trouvera les dessins de la liste des pièces de la machine complète. À l’ouverture de l’emballage, les pièces suivantes se trouveront à l’intérieur. Liste des pièces : N° DÉS. Spécification N° DÉS. Spécification Ensemble p dale Groupe de base gauche Ensemble...
  • Page 3 Instructions d’assemblage Étape 1 : Monter le repose-pied réglable (16) sur le groupe de montage de base (A1). Étape 2 : Desserrer d’abord la goupille de traction élastique (15) sur le châssis de base (A1), puis tirer vers le bas et insérer le groupe de réglage au pied (A2) dans le (A1) et serrer la goupille de traction élastique (15).
  • Page 4 1. Utiliser la clé Allen (70), la clé multifonction (43), la vis à six pans creux Étape 4 : (67) et l’écrou de blocage (65) de la rondelle plate (68) pour fixer le groupe raccordement culbuteur gauche(A4) et le groupe raccordement culbuteur droit (A5) sur le châssis de base (A1), puis verrouiller.

  • Page 5: Gauche

    Utiliser une clé Allen (42), une clé multifonctions (43), une vis à tête hexagonale (49) et un écrou de Étape 6 : blocage (57) à patin plat (58) ; la vis à tête (51), le patin à ressort (64) et la rondelle plate (60-62) pour le montage du cylindre (14) sur le groupe culbuteur gauche (A4) et le groupe culbuteur droit...
  • Page 6 Utiliser la clé multifonctions (43) pour fixer le groupe de pédale gauche (A9) et le groupe de pédale droite (A10) à l’ensemble de réglage (A2) avec une vis à tête hexagonale (46). L’installation est terminée Étape 8 :...

  • Page 7: Réglable

    Réglage de l’équipement : 1. Le kit de réglage des pédales (A2) peut être réglé de 1 à 10 à l’avant et à l’arrière en fonction des besoins. 2. Le rail tubulaire (A3) peut être ajusté en hauteur de 1 à 3 rangées en fonction de ses exigences.
  • Page 8 1. Le groupe de réglage de pédale (A2) replié desserrer d’abord la goupille Instructions pour le repliage : de traction (15) du groupe de base (A1), puis tirer vers le bas tout en poussant le groupe de réglage de pédale (A2) dans le sens des flèches.
  • Page 9 raccordements culbuteurs gauche et droit (A4, A5), les culbuteurs gauche et droit (A6, A7) sont repliés : A C 78 8CC8C ;8 4 A; C A 8C ( 6;8 . 8 7C8 7C8 78 4 6;8 8 78 7C 8 C 9 5 4 C8...
  • Page 10 Vue en éclaté des pièces de rechange...
  • Page 11 Liste des pi ces : DES. Specification Nos. NO DES. Specification Nos. 1 Base assembly webbing Pedal adjustment Seat pulley assembly Left rocker Limit sleeve connection assembly Right rocker Limit pad connection assembly Left rocker arm Computer assembly Right rocker arm 4 8A 6 18A assembly Left rocker shaft...
  • Page 12 2B58 4A 47 Hexagon thin screw Allen wrench...
  • Page 13 INSTRUCTIONS (CNT+DIST) FONCTIONS DES TOUCHES Cette touche permet de sélectionner et de verrouiller une fonction particulière qu’on souhaite ● utiliser. BALAYAGETEMPSDISTANCECOMPTAGE TOTAL  CALORIES  COMPTAGE/MIN  COMPTAGEBALAYAGE ● Appuyer et maintenir enfoncé pendant 3 secondes pour remettre la valeur à zéro (excepté le COMPTAGE TOTAL).
  • Page 14 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
