2.
Fermez le connecteur avec le capuchon.
Le capuchon sert également de serre-fil.
3.

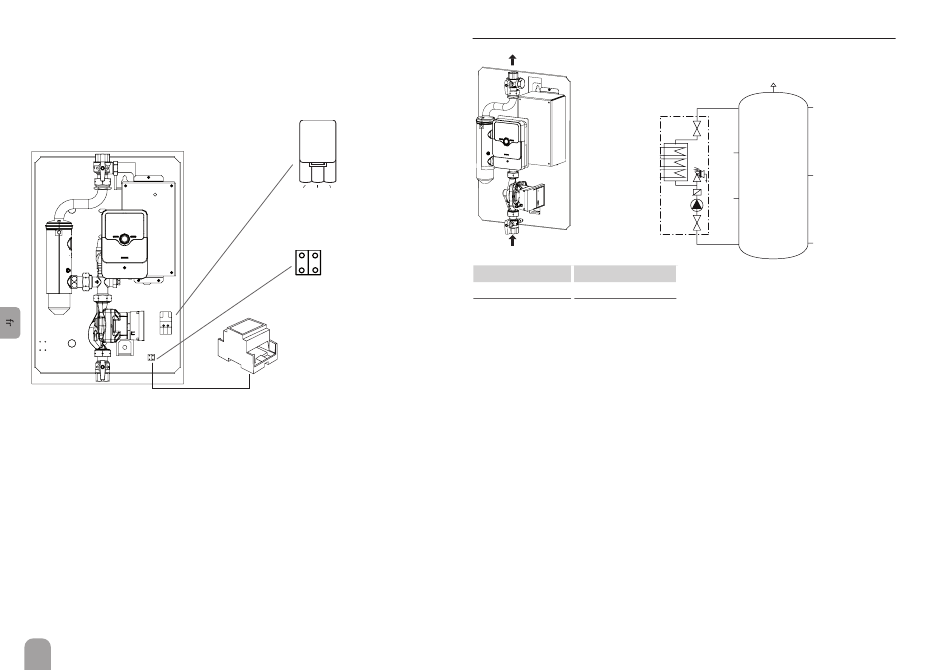

Connectez le connecteur à la fiche vissée sur la plaque de base.
Des grands appareils électriques supplémentaires tels qu'une machine à laver ne
doivent pas être branchés en parallèle.
VBus
RégulateurDeltaTherm
®
E
Module de puissance DeltaTherm
Module de mesure DeltaTherm
Le câble du bus peut se rallonger à l'aide d'un câble bifiliaire courant (fil de sonne-
rie). Le câble est sous très basse tension et ne doit pas être placé dans une goulotte
avec des câbles portant plus de 50 V (veuillez prendre en considération les direc-
tives nationales en vigueur). La section du câble doit être de 0,5 mm
et le câble peut être rallongé jusqu'à 50 m lorsqu'un seul appareil est branché.
8
Connecteur
N ⏚ L
Secteur (16 A)
Barrette de connexion
VBus
®
au module de mesure (sans
tenir compte de la polarité)
®
E Power
®
®
E sensor et sondes de courant
au minimum
2
2.3
Connexion hydraulique réservoir tampon (eau de chauffage)
Départ
Retour
Description
Signification
DEP
Départ
RET
Retour
VL
RL
