Schémas Hydrauliques - Nibe F1145 Manuel D'installation

ATTENTION!
Le mode de production d'eau chaude est activé
dans le menu 5.2 ou dans le guide de démar-
rage.
Condensation fixe
Si F1145 doit fonctionner avec le chauffe-eau selon une
condensation fixe, vous devez raccorder une sonde de
débit externe (BT25) conforme à la description de la page
23. Vous devez également procéder aux réglages suiva-
nts.
Menu
1.9.3 - temp. min. dép.
chauff.
5.1.2 - temp. max. circuit
écoul.
5.1.10 - mode fonct. pompe
chauffage
4.2 - mode de fonct.

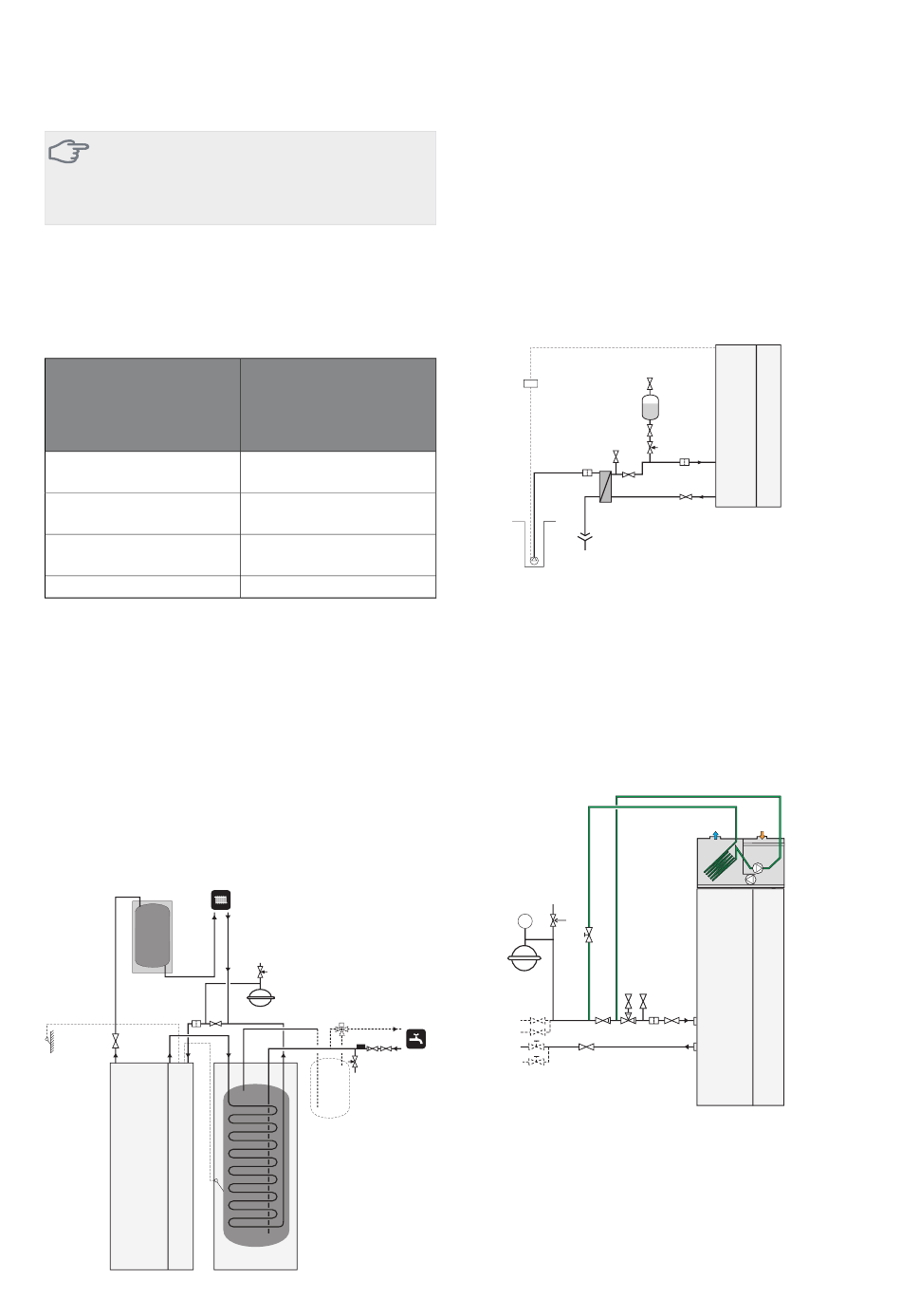

Schémas hydrauliques
F1145 peut être branché de différentes manières, dont
certaines sont indiquées ci-dessous.
De plus amples d'informations sont disponibles sur
www.nibe.fr et dans les instructions d'assemblage respe-
ctives des accessoires utilisés. Voir page 68 pour une liste
des accessoires qui peuvent être utilisés avec F1145.
Ballon tampon
Si le volume du système de climatisation est trop faible
pour la sortie de la pompe à chaleur, le système de radia-
teur peut être complété par un vase tampon, tel que
NIBE UKV.
UKV
NIBE F1145
Réglage du menu (des
modifications peuvent
s'appliquer au niveau lo-
cal)
Température souhaitée dans
le ballon.
Température souhaitée dans
le ballon.
intermittent
manuel
T
Système d'eau souterraine
Un échangeur thermique intermédiaire est utilisé pour
protéger l'échangeur de la pompe à chaleur de la pous-
sière. L'eau est libérée dans une unité de filtration sou-
terraine ou un puits foré. Voir page 29 pour plus d'infor-
mations concernant le raccordement d'une pompe à
eau souterraine.
Si cette option de raccordement est utilisée, « départ
capteur mini » dans le menu 5.1.7 « régl. al. pompe cap-
teur » doit être modifiée par une valeur adéquate afin
d'empêcher le gel de l'échangeur thermique.
Récupération de la ventilation
L'installation peut être complétée par un module d'air
évacué FLM de manière à pouvoir récupérer la ventila-
tion.
Les tuyaux et toutes les autres surfaces froides doivent
■
être isolés avec un matériau anti-diffusion pour éviter
toute condensation.
Le système à saumure doit comprendre un vase d'ex-
■
pansion à pression (CM3). Si une cuve de niveau (CM2)
est installée, celle-ci doit être remplacée.
P
Chapitre 4 |
Air
Air extrait
Avluft évacué Frånluft
Ø 160 Ø 160
FLM
Branchements des tuyaux 17
