INSTALLAZIONE DEI FINECORSA MAGNETICI
Installare la staffa porta magneti in dotazione sulla cremagliera in modo che nelle posizioni di massima apertura e di massima chiusura il
magnete rimanga posizionato in corrispondenza del sensore magnetico posto dietro la calotta (il più possibile vicino alla stessa).
I magneti in dotazione sono appositamente distinti da due colori:
MAGNETE ROSSO = FINECORSA DI CHIUSURA
MAGNETE BLU = FINECORSA DI APERTURA

INSTALLAZIONE DEI FINECORSA

MECCANICI

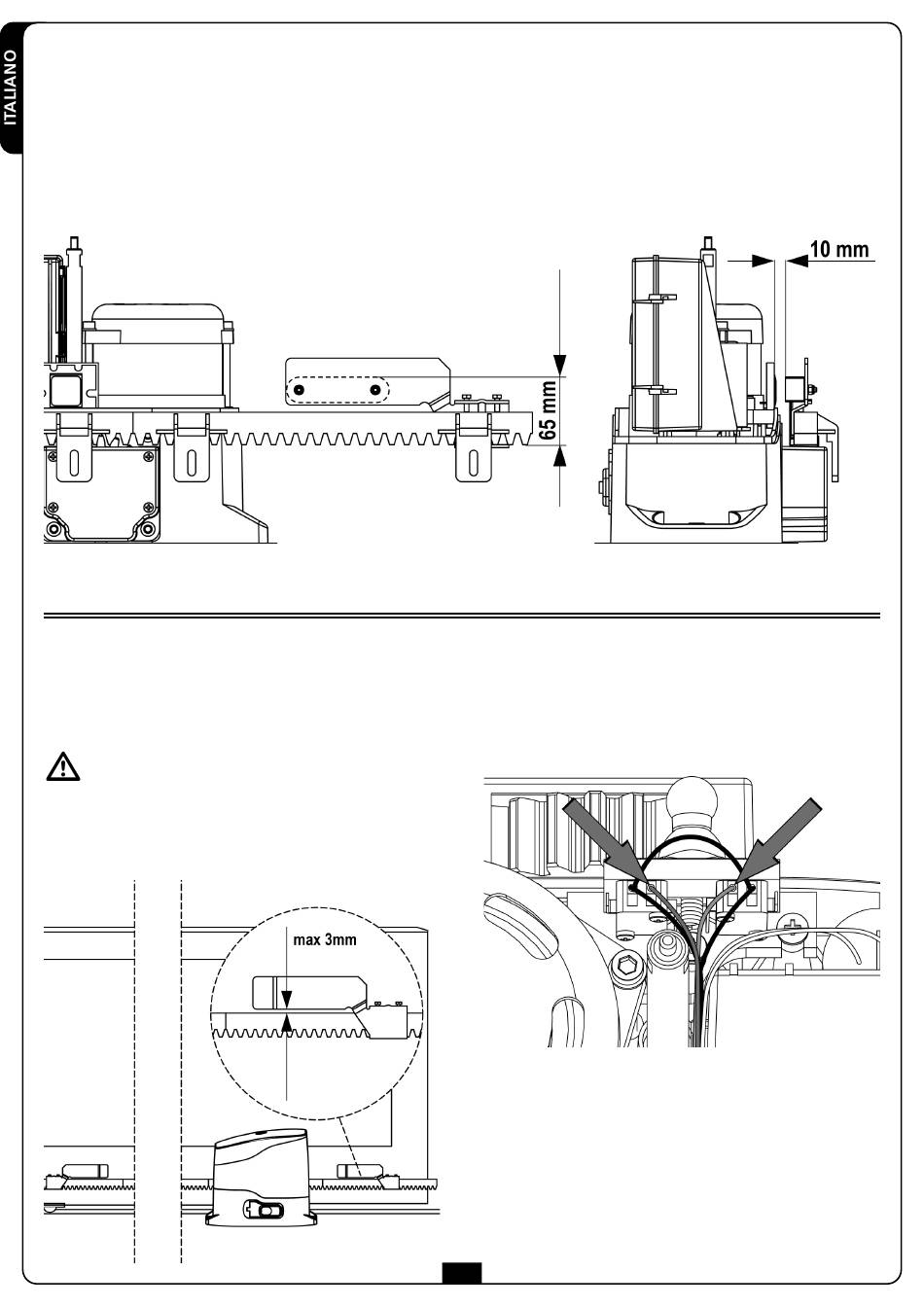

Installare i finecorsa sulla cremagliera come da figura e fissarli
utilizzando le viti in dotazione.
ATTENZIONE: Verificare che la staffa finecorsa
intervenga in modo efficace sulla molla finecorsa del
motore.Eventualmente aggiungere degli spessori tra la
parte inferiore della cremagliera e la staffa finecorsa in
modo da rispettare la quota in figura.
I finecorsa sono cablati per un 'installazione con il motore posto
a destra del varco di apertura del cancello.
Nel caso in cui il motore venga installato a sinistra del varco di
apertura invertire i cavi BLU e MARRONE sul finecorsa (e invertire
il connettore (C1-C2-C3) del motore sulla centrale di comando
(Fig. 3).
