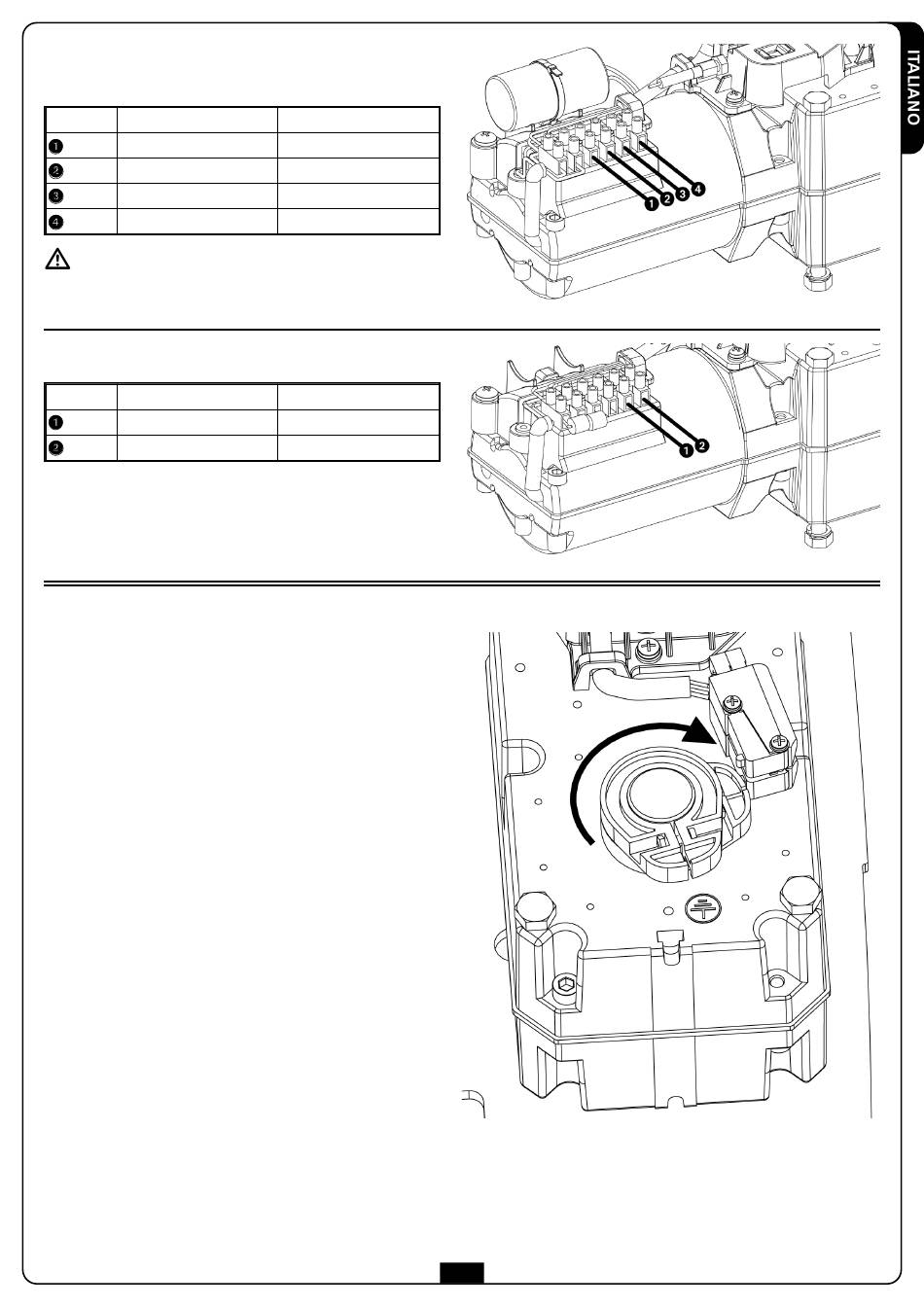

COLLEGAMENTI ELETTRICI

BLITZ-230V / BLITZ-120V
Rif. MOTORE sinistro (SX)
GND
COMUNE
APERTURA
CHIUSURA
ATTENZIONE: Collegare sempre il cavo di terra come
previsto dalle normative vigenti (EN 60335-1, EN 60204-1).
BLITZ-24V
Rif. MOTORE sinistro (SX)
APERTURA
CHIUSURA

REGOLAZIONE DEI FINECORSA

Finecorsa di apertura: sbloccare l'attuatore e portare l'anta in
posizione di apertura. Regolare la camma (INFERIORE per il
motore DESTRO e SUPERIORE per il motore SINISTRO) fino a far
inserire il microinterruttore (vedi figura).
Fissare la camma chiudendo la vite.
Finecorsa di chiusura: sbloccare l'attuatore e portare l'anta in
posizione di chiusura. Regolare la camma (SUPERIORE per il
motore DESTRO e INFERIORE per il motore SINISTRO) fino a far
inserire il microinterruttore.
Fissare la camma chiudendo la vite.
MOTORE destro (DX)
GND
COMUNE
CHIUSURA
APERTURA
MOTORE destro (DX)
CHIUSURA
APERTURA
5
