Wipe Out 4-360 White

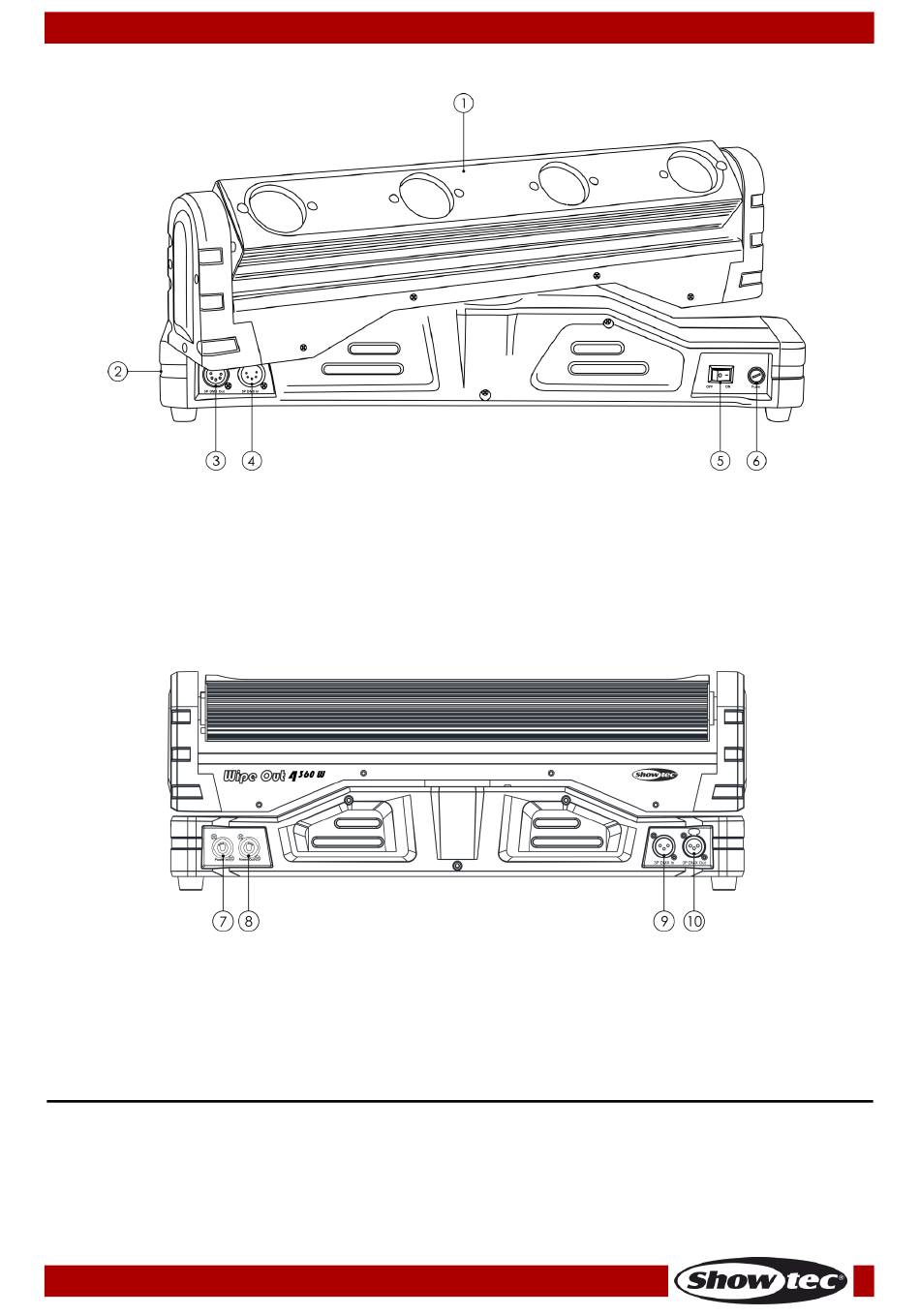

Panneau avant

01) Lyre avec 4 lentilles blanches de 9W
02) Écran LCD + boutons de commande
03) Sortie du connecteur de signal DMX 5 broches
04) Entrée du connecteur de signal DMX 5 broches
05) Interrupteur d'alimentation ON/OFF
06) Fusible 5S3A/250 V
Panneau arrière
07) Entrée du connecteur d'alimentation PowerCon 100-240 V
08) Sortie du connecteur d'alimentation PowerCon 100-240 V
09) Entrée du connecteur de signal DMX 3 broches
10) Sortie du connecteur de signal DMX 3 broches

Installation

Retirez tout le matériel d'emballage du Wipe Out 4-360 White. Veillez à ce que la mousse et le plastique
de rembourrage soient complètement retirés. Branchez tous les câbles.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
Code commande : 42563
8
Schéma 02
Schéma 03
