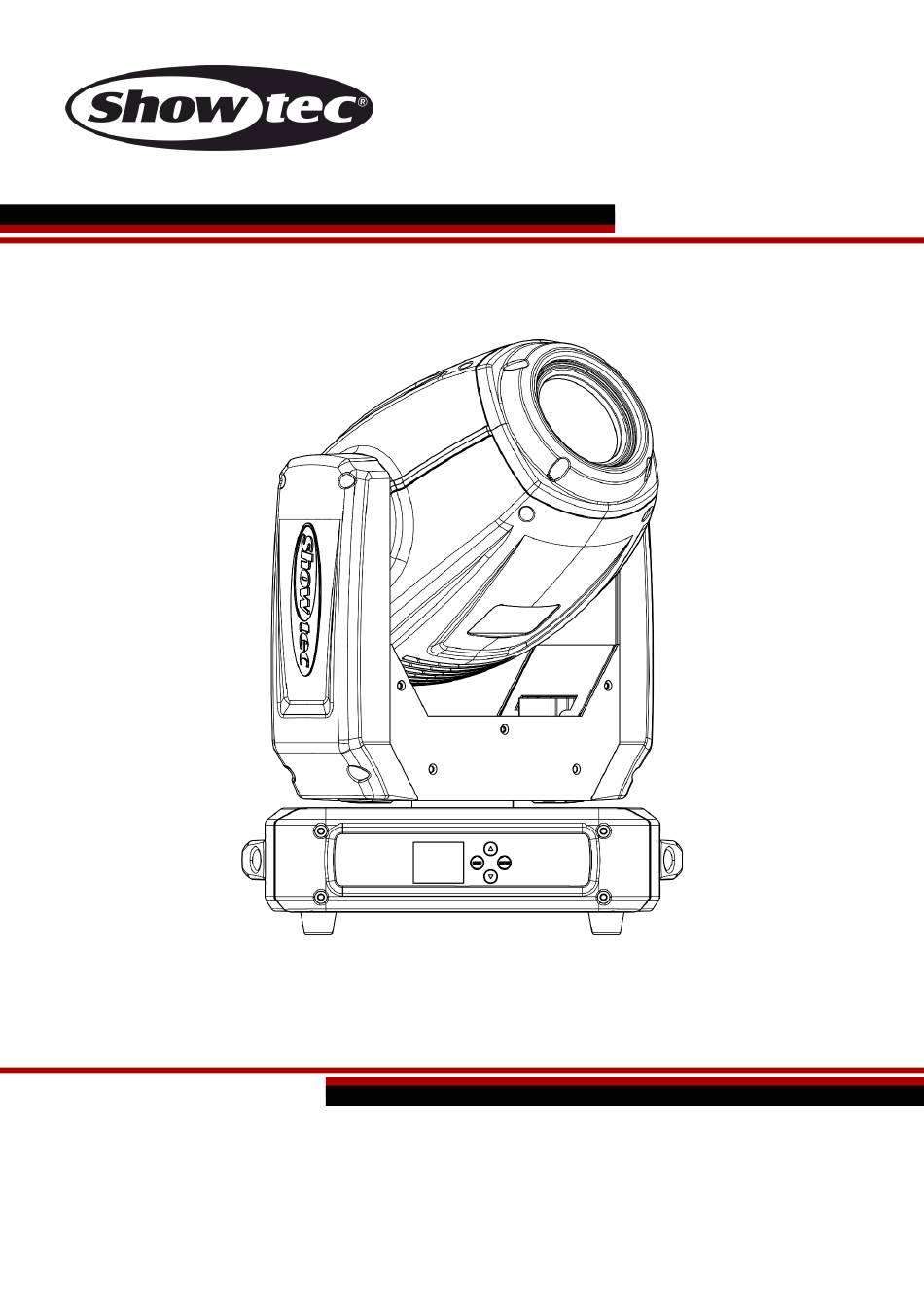

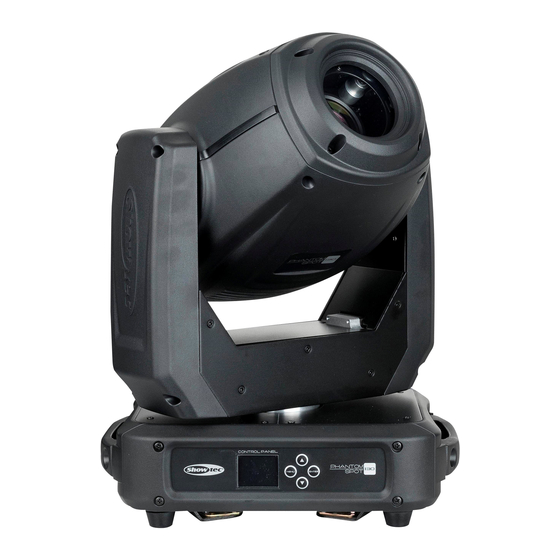

- Page 1 MODE D'EMPLOI FRANÇAIS Phantom 130 Spot Code produit : 40072 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Phantom 130 Spot Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement à la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description du système ..............................7 Caractéristiques ................................ -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : Projecteur Phantom 130 de Showtec Fil Pro Power (1,5 m) ... - Page 4 Laissez l’appareil hors tension et à température ambiante. • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
Phantom 130 Spot • L’utilisateur est responsable du positionnement et du fonctionnement corrects du Phantom. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. • Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur jaune / vert à... -
Page 6: Branchement À La Prise Secteur
Phantom 130 Spot Procédure : • Si le Phantom est fixé sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. • Utilisez un collier pour fixer le Phantom à la patte de montage du système de fixation. -
Page 7: Instructions De Renvoi
Phantom 130 Spot Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits renvoyés sans numéro RMA seront refusés. -
Page 8: Description Du Système
Phantom 130 Spot Description du système Caractéristiques Le Phantom 130 est une tête mobile de grande puissance et dotée d'excellents effets. • Tension en entrée : 100-240 V C.A., 50 / 60Hz • Consommation : 270 W • Source lumineuse : 1 LED blanche de 130 W •... -
Page 9: Panneau Arrière
Phantom 130 Spot Panneau arrière Fig. 02 03) Prise Pro Power bleu 100-240 V (IN) 04) Prise Pro Power bleu 100-240 V (OUT) 05) Connexion de mise à la terre 06) Fusible F5 AL / 250 V 07) Prise IN de signaux DMX à 3 broches 08) Prise OUT de signaux DMX à... -
Page 10: Modes De Contrôle
Phantom 130 Spot Modes de contrôle 5 modes sont proposés : • Autonome (Auto) • Manuel • Sonore • Maître / esclave • DMX-512 (12 Can., 16 Can.) Un fantôme (Auto, Manuel) 01) Fixez l’éclairage à effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. -
Page 11: Plusieurs Phantoms (Contrôle Dmx)
Phantom 130 Spot Plusieurs Phantoms (contrôle DMX) 01) Fixez l’éclairage à effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. 02) Utilisez toujours un fil de sécurité (code de produit 70140/70141). -
Page 12: Connexion De L'appareil
Phantom 130 Spot Connexion de l’appareil Vous allez avoir besoin d’un fil de transmission de données en série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné... -
Page 13: Panneau De Contrôle
Phantom 130 Spot Le projecteur Phantom 130 peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de contrôle A) Affichage LCD Bouton UP (défilement vers le haut) C) Bouton ENTER D) Bouton DOWN (défilement vers... -
Page 14: Vue D'ensemble
Phantom 130 Spot L’écran s’éteint au bout de 35 secondes Si vous n’appuyez sur aucun bouton pendant 35 secondes, l’affichage s’éteint. Pour allumer l'affichage, appuyez sur le bouton MENU, ou ENTER. Une fois que vous avez appuyé sur ce bouton, l’écran s’allume. -
Page 15: Options Du Menu Principal
Phantom 130 Spot Options du menu principal Adressage DMX Mode DMX, maître / esclave, automatique, réagissant au son, manuel Orientation et inclinaison inversées / écran inversé / angle d'orientation et d'inclinaison / sensibilité sonore / Sans fil / Suppression de liaison sans fil / réinitialisation / Reprise des paramètres d'usine... -
Page 16: Mode Des Programmes Intégrés
Phantom 130 Spot Mode des programmes intégrés Vous pouvez choisir les programmes automatiques lorsque vous utilisez le Phantom. 01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 17: Mode Manuel
Phantom 130 Spot 5. Mode manuel 01) Appuyez sur les boutons UP/DOWN jusqu’à ce que l’écran affiche « MANUAL ». 02) Appuyez sur le bouton ENTER pour passer en mode Manuel. 03) L’écran affichera : 04) Appuyez sur les boutons UP/DOWN pour choisir l'une des options suivantes : ... -
Page 18: Paramètres Avancés
Phantom 130 Spot Paramètres avancés 01) Une fois dans le menu principal, appuyez sur les boutons UP/DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) L’écran affichera : 04) Appuyez sur les boutons UP/DOWN pour passer entre les options suivantes : ... -
Page 19: Canaux Dmx
Phantom 130 Spot Canaux DMX 12 canaux Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). - Page 20 Phantom 130 Spot 72-79 Gobo Shake 6 de lent à rapide 80-87 Gobo Shake 5 de lent à rapide 88-95 Gobo Shake 4 de lent à rapide 96-103 Gobo Shake 3 de lent à rapide 104-111 Gobo Shake 2 de lent à rapide 112-119 Gobo Shake 1 de lent à...
- Page 21 Phantom 130 Spot Canal 10 – mise au point 0-255 Réglage continu Canal 11 – zoom 0-255 Réglage continu, de petit à grand Canal 12 – programmes intégrés + programmes de réactions sonores Pas de fonction 8-23 Programme intégré 1 24-39 Programme intégré...
- Page 22 Phantom 130 Spot Canal 8 – Roue de couleurs Changement linéaire de couleur suivant le mouvement du curseur. Entre 190-221 et 224-255, la roue colorée tourne de manière continue, créant un effet de type « arc-en-ciel ». Ouverte / Blanche...
- Page 23 Phantom 130 Spot Canal 11 – roue de gobo statique + Gobo Shake Ouverte / Blanche 8-15 Gobo 1 (en métal) 16-23 Gobo 2 (en métal) 24-31 Gobo 3 (en métal) 32-39 Gobo 4 (en métal) 40-47 Gobo 5 (en métal) 48-55 Gobo 6 (en métal)
-
Page 24: Entretien
Phantom 130 Spot 136-143 Réinitialisation du prisme 144-151 Réinitialisation de la mise au point/zoom 152-159 Tout réinitialiser 160-255 Non fonctionnel Canal 16 – programmes intégrés + programmes de réactions sonores Pas de fonction 8-23 Programme intégré 1 24-39 Programme intégré 2 40-55 Programme intégré... -
Page 25: Remplacement D'un Gobo De La Roue De Gobo Rotative
Phantom 130 Spot 01) Débranchez l’appareil de la prise de courant. Insérez un tournevis dans le porte-fusible. Tournez le porte-fusible dans le sens inverse des aiguilles d’une montre. Cela permet au porte-fusible de sortir. Retirez le fusible usagé. S’il est brun ou translucide, c’est qu’il a grillé. -
Page 26: Orientation Du Gobo En Verre
Phantom 130 Spot 08) Placez le nouveau gobo dans le porte-gobo. Remettez soigneusement la pince à anneau en place. Vous pouvez utiliser une paire de pinces pour resserrer la pince à anneau. 09) Disposez le porte-gobo sous le mécanisme à pression et remettez-le dans son emplacement. -
Page 27: Roue De Gobo Rotative + Roue De Gobo Statique + Roue Colorée
Phantom 130 Spot Roue de Gobo rotative + roue de Gobo statique + roue colorée Roue de gobo rotative Roue de gobo statique Roue colorée Fig. 09 Code produit : 40072... -
Page 28: Résolution Des Problèmes
Il se peut que le problème soit lié : à l’alimentation, aux LED, au fusible. 01) Alimentation. Vérifiez que l’appareil soit branché sur la bonne alimentation. 02) LED. Rapportez le Phantom à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 23 pour remplacer le fusible. - Page 29 Phantom 130 Spot Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. Vérifiez si l’appareil est allumé et les fils appareils ne correctement branchés. fonctionnent pas Le fusible principal a grillé. Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
-
Page 30: Spécifications Du Produit
Phantom 130 Spot Spécifications du produit Modèle : Showtec Phantom 130 Spot Tension en entrée : 100-240 V C.A., 50 / 60 Hz Consommation : 270 W (pleine puissance) Raccordement DMX : 30 pcs Fusible : F5AL / 250 V... -
Page 31: Dimensions
Phantom 130 Spot Dimensions Code produit : 40072... -
Page 32: Remarques
Phantom 130 Spot Remarques Code produit : 40072... - Page 33 Phantom 130 Spot Code produit : 40072...
