- Page 1 MANUEL FRANÇAIS LED Powerline 16 Bar RGBW V1 Code commande : 41313 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
- Page 2 LED Powerline 16 Bar RGBW Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement au secteur ............................6 Instructions de retour ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Panneau avant ................................
- Page 3 Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : LED Powerline 16 Bar RGBW de Showtec Câble d'alimentation IEC (Volex) vers Schuko de 1,5 m ...
- Page 4 Laissez l’appareil hors tension et à température ambiante. • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
- Page 5 LED Powerline 16 Bar RGBW • À l’usage des adultes seulement. Le projecteur doit être installé hors de portée des enfants. Ne laissez jamais l’unité fonctionner sans surveillance. • N’essayez pas de shunter la protection thermostatique ou les fusibles. • En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre.
- Page 6 LED Powerline 16 Bar RGBW Le LED Powerline 16 Bar RGBW peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Code commande : 41313...
- Page 7 LED Powerline 16 Bar RGBW Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume- Câble USA Broche MARRON ROUGE JAUNE / CUIVRE PHASE BLEU NOIR...

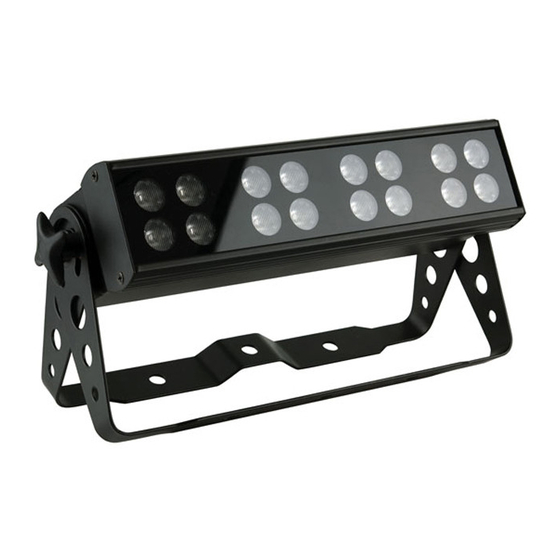

- Page 8 LED Powerline 16 Bar RGBW Description de l’appareil Caractéristiques Le LED Powerline 16 Bar RGBW est un effet lumineux RGBW compact avec une grande puissance en sortie et des effets d’excellente qualité. Tension d’entrée : 100 - 240 V C.A. 60 / 50Hz ...
- Page 9 LED Powerline 16 Bar RGBW Panneau arrière Schéma 02 04) Sortie du connecteur de signal DMX 3 broches 05) Entrée du connecteur de signal DMX 3 broches 06) Affichage LED à 4 caractères + boutons de menu 07) Entrée du connecteur d’alimentation IEC Volex 100-240 V + fusible T1AL/250 V 08) Connexion de mise à...
- Page 10 LED Powerline 16 Bar RGBW Modes de contrôle 6 modes sont disponibles : • Programmes intégrés • couleurs statiques prédéfinies • Mode manuel • Contrôle sonore • Maître / esclave • DMX-512 (4 canaux, 6 canaux) Un Powerline (programmes intégrés, mode manuel et couleurs statiques) 01) Fixez l’effet lumineux à...
- Page 11 LED Powerline 16 Bar RGBW Plusieurs Powerlines (contrôle DMX) 01) Fixez l’effet lumineux à la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140/70141). 03) Utilisez un câble XLR à...
- Page 12 LED Powerline 16 Bar RGBW Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge.
- Page 13 LED Powerline 16 Bar RGBW Le LED Powerline 16 Bar RGBW peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de contrôle A) Affichage LED Bouton MODE C) Bouton UP (défilement vers le haut) D) Bouton DOWN (défilement vers le bas) Schéma 05...
- Page 14 LED Powerline 16 Bar RGBW Vue d’ensemble Code commande : 41313...
- Page 15 LED Powerline 16 Bar RGBW Options du menu principal Écran On / Off Mode 4 canaux Mode 6 canaux Mode maître / esclave Mode de couleur statique Programmes intégrés Paramètres de la vitesse du programme Mode contrôle sonore Intensité des LED rouges (mode manuel) Intensité...
- Page 16 LED Powerline 16 Bar RGBW 5. couleurs statiques prédéfinies Avec ce menu, vous pouvez définir la couleur prédéfinie souhaitée. 01) Appuyez sur le bouton MODE jusqu’à ce que l’écran LED affiche 02) Appuyez sur les boutons UP et DOWN pour basculer entre 20 couleurs statiques prédéfinies : 6.
- Page 17 LED Powerline 16 Bar RGBW Canaux DMX 4 canaux Canal 1 – rouge 0 - 255 Réglage graduel du rouge de 0 à 100% Canal 2 – vert 0 - 255 Réglage graduel du vert de 0 à 100% Canal 3 – bleu 0 - 255 Réglage graduel du bleu de 0 à100% Canal 4 –...
- Page 18 LED Powerline 16 Bar RGBW Entretien L’utilisateur doit s’assurer que les installations techniques et de sécurité sont contrôlées par un expert chaque année au cours d’un test d’acceptation. L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés chaque année par une personne qualifiée.
- Page 19 Il se peut que le problème soit lié : à l’alimentation, aux LED ou au fusible. 01) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 02) LED. Rapportez l’appareil à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 17 pour remplacer le fusible.
- Page 20 LED Powerline 16 Bar RGBW Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil est allumé et Un ou plusieurs que les câbles sont correctement appareils ne branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas •...
- Page 21 LED Powerline 16 Bar RGBW Spécifications du produit Modèle : LED Powerline 16 Bar RGBW de Showtec Tension d’entrée : 100 - 240 V C.A. / 60 / 50Hz Consommation : 35W (pleine puissance) Raccordement DMX : 30 pièces Fusible :...
- Page 22 LED Powerline 16 Bar RGBW Dimensions Code commande : 41313...
- Page 23 LED Powerline 16 Bar RGBW Remarque Code commande : 41313...
- Page 24 LED Powerline 16 Bar RGBW Code commande : 41313...
- Page 25 ©2015 Showtec...
