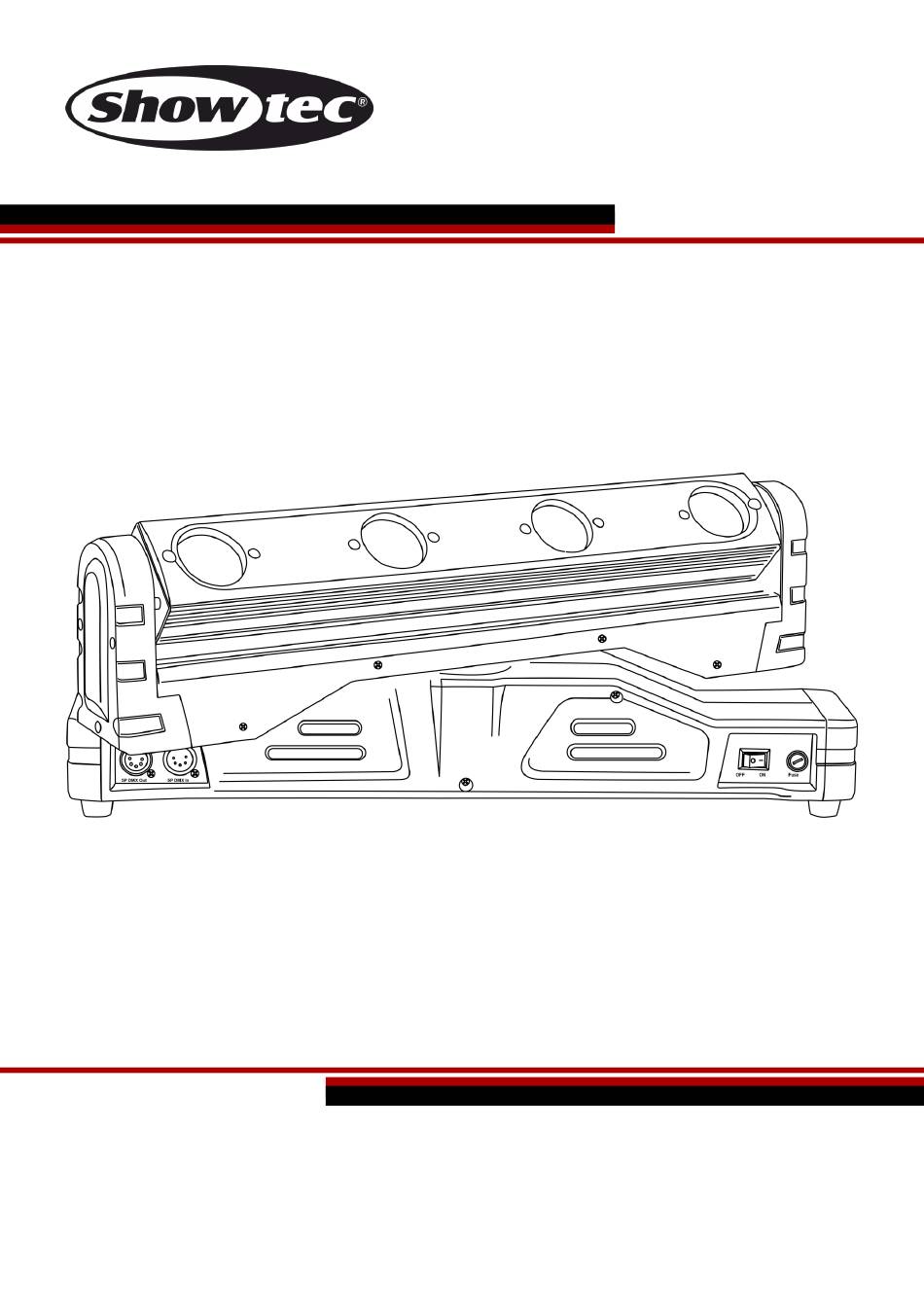

- Page 1 MANUEL FRANÇAIS Wipe Out -360 RGBW Code commande : 42563 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Wipe Out 4-360 White Table des matières Avertissement ..................................2 Instructions pour le déballage ........................... 2 Durée de vie prévue de la LED ..........................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement au secteur ............................5 Instructions de retour .............................. -
Page 3: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : • Wipe Out 4-360 White Showtec • Powercon vers Schuko (1,5 m) •... - Page 4 Laissez l’appareil hors tension et à température ambiante. • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
Wipe Out 4-360 White • N’essayez pas de shunter la protection thermostatique ou les fusibles. • En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. • L’utilisateur est responsable du positionnement et du fonctionnement corrects du Wipe Out. Le fabricant décline toute responsabilité... -
Page 6: Branchement Au Secteur
Wipe Out 4-360 White Le Wipe Out peut être placé sur une surface plate au sol ou monté sur n’importe quelle structure à l’aide d’un collier et de verrouillages rapides. Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. -
Page 7: Instructions De Retour
Wipe Out 4-360 White Instructions de retour Les marchandises qui font l’objet d’un retour doivent être envoyées en prépayé et dans leur emballage d’origine. Aucun appel téléphonique ne sera traité. L’emballage doit clairement indiquer le numéro d’autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. Highlite refusera les marchandises renvoyées et se dégagera de toute responsabilité. -
Page 8: Description De L'appareil
Wipe Out 4-360 White Description de l’appareil Caractéristiques Le Wipe Out 4-360 White est un effet lumineux efficace avec une grande puissance en sortie et des effets d’excellente qualité. • Contrôle sonore • Tension d’entrée : 100 - 240 V, 60 / 50Hz •... -
Page 9: Panneau Avant
Wipe Out 4-360 White Panneau avant Schéma 02 01) Lyre avec 4 lentilles blanches de 9W 02) Écran LCD + boutons de commande 03) Sortie du connecteur de signal DMX 5 broches 04) Entrée du connecteur de signal DMX 5 broches 05) Interrupteur d'alimentation ON/OFF 06) Fusible 5S3A/250 V Panneau arrière... -
Page 10: Réglage Et Fonctionnement
Wipe Out 4-360 White Réglage et fonctionnement Suivez les indications ci-dessous, en fonction du mode de fonctionnement choisi. Avant de brancher l’unité, assurez-vous toujours que la tension d’alimentation correspond à celle du produit. N’essayez pas d’utiliser un produit supportant une tension de 120 V sur une alimentation de 230 V, ou inversement. -
Page 11: Plusieurs Wipe Out (Contrôle Dmx)
Wipe Out 4-360 White Plusieurs Wipe Out (contrôle DMX) 01) Fixez l’effet lumineux à la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140/70141). 03) Utilisez un câble XLR à... -
Page 12: Connexion De L'appareil
Wipe Out 4-360 White Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge. -
Page 13: Panneau De Contrôle
Wipe Out 4-360 White Le Wipe Out 4-360 White peut être utilisé avec une console de contrôle, en mode contrôle, ou sans console, en mode autonome Panneau de contrôle A) Affichage LCD Bouton MODE C) Bouton SETUP D) Bouton UP (défilement vers le haut) Bouton DOWN (défilement vers le bas) Schéma 06 Mode de contrôle... -
Page 14: Vue D'ensemble
Wipe Out 4-360 White Vue d’ensemble Reportez-vous à la page suivante pour découvrir les autres fonctions de menu. Code commande : 42563... - Page 15 Wipe Out 4-360 White Code commande : 42563...
-
Page 16: Options Du Menu Principal
Wipe Out 4-360 White Options du menu principal Mode manuel Mode automatique Mode contrôle sonore Mode DMX-512 Mode maître / esclave SETTINGS. 1. Mode manuel 01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton SETUP pour entrer dans ce menu. -
Page 17: Mode Automatique
Wipe Out 4-360 White 22) Appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche 23) Appuyez sur le bouton SETUP pour accéder aux paramètres d'orientation. 24) Appuyez sur les boutons UP et DOWN pour basculer entre les 4 options suivantes : ... -
Page 18: Mode Dmx-512
Wipe Out 4-360 White 4. Mode DMX-512 01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton SETUP pour entrer dans ce menu. 03) Appuyez sur les boutons UP et DOWN pour basculer entre les 2 options suivantes : ... - Page 19 Wipe Out 4-360 White 09) Appuyez sur les boutons UP et DOWN pour régler l'inclinaison. Vous pouvez saisir des valeurs positives comme négatives. 10) Lorsque l'écran affiche , appuyez sur le bouton SETUP pour entrer dans le menu. 11) Lorsque l'écran affiche , appuyez sur le bouton SETUP pour exécuter la réinitialisation ou sur le bouton MODE pour annuler la réinitialisation.
-
Page 20: Canaux Dmx
Wipe Out 4-360 White 35) Appuyez plusieurs fois sur le bouton MODE pour revenir à l'étape 22, puis appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche 36) Appuyez sur le bouton SETUP pour accéder au menu de correction de l'inclinaison. 37) Appuyez sur les boutons UP et DOWN pour basculer entre les 2 options suivantes : ... - Page 21 Wipe Out 4-360 White Canal 3 – mouvement vertical (inclinaison) Faites monter le curseur afin de faire bouger la tête verticalement (inclinaison). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). La tête peut tourner de 200°...
- Page 22 Wipe Out 4-360 White Canal 8 – Intensité de la LED 1 Le variateur d’intensité doit être ouvert. 0 - 255 Intensité de la LED 1, sombre à clair Canal 9 – Intensité de la LED 2 Le variateur d’intensité doit être ouvert. 0 - 255 Intensité...
-
Page 23: Entretien
Wipe Out 4-360 White Entretien L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés par un expert chaque année au cours d’un test d’acceptation L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés chaque année par une personne qualifiée. -
Page 24: Dépannage
Réponse : il se peut que le problème soit lié : à l’alimentation, aux LED ou au fusible. 01) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 02) La LED Rapportez le Wipe Out 4-360 White à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 23 pour remplacer le fusible. - Page 25 Wipe Out 4-360 White Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil est allumé et Un ou plusieurs que les câbles sont correctement appareils ne branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas •...
-
Page 26: Spécifications Du Produit
Wipe Out 4-360 White Spécifications du produit Modèle : Showtec Wipe Out 4-360 White Tension d’entrée : 100 - 240 V C.A. / 60 / 50Hz Consommation : 52W (pleine puissance) Raccordement DMX : 30 pièces Fusible : 5S3A/250 V... -
Page 27: Dimensions
Wipe Out 4-360 White Dimensions Code commande : 42563... -
Page 28: Remarque
Wipe Out 4-360 White Remarque Code commande : 42563... - Page 29 ©2015 Showtec...
