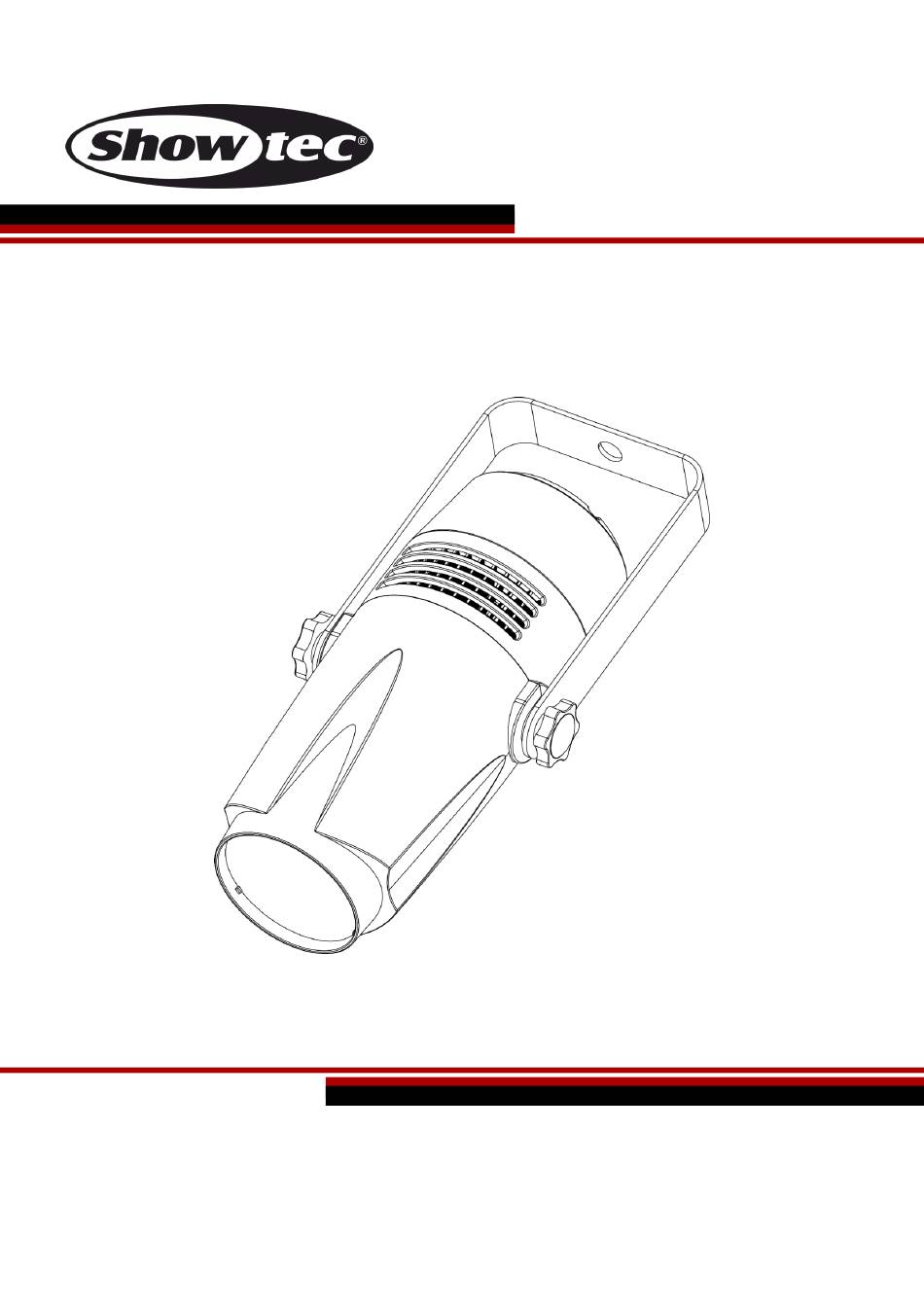

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS LED Pinspot Q4 Code commande : 42407 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
LED Pinspot Q4 Table des matières Avertissement ..................................2 Consignes de sécurité..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement sur la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Présentation ................................... -
Page 3: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : ● Showtec LED Pinspot Q4 avec câble d’alimentation Schuko (1,5 m) ● Manuel d’utilisateur Consignes de sécurité... -
Page 4: Important
En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. ● L’utilisateur est responsable du positionnement et du fonctionnement corrects du LED Pinspot Q4. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. -
Page 5: Conditions D'utilisation
LED Pinspot Q4 Conditions d’utilisation ● Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. ● La distance minimum entre l’éclairage et la surface illuminée doit être d’au moins 0,8 mètre. -
Page 6: Branchement Sur La Prise Secteur
LED Pinspot Q4 Procédure : ● Si le LED Pinspot est fixé sous un plafond ou une solive, il est possible d’utiliser un système de fixation professionnel. ● Utilisez un collier pour fixer le LED Pinspot au support de montage du système de fixation. -
Page 7: Instructions De Renvoi
LED Pinspot Q4 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 8: Description De L'appareil

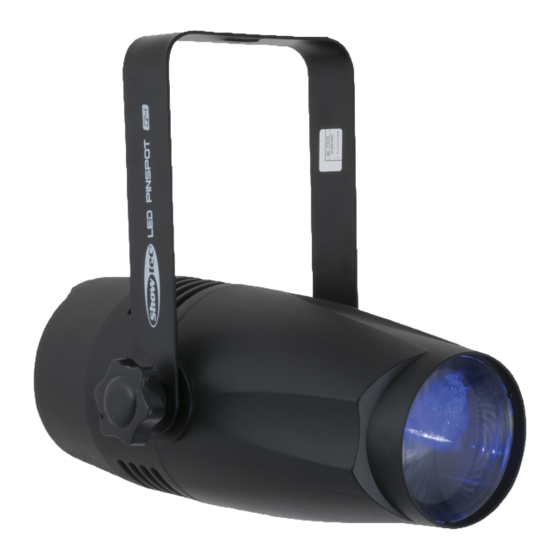

LED Pinspot Q4 Description de l’appareil Caractéristiques Le Showtec LED Pinspot Q4 est un pinspot LED à la fois compact et très puissant. Il est idéal pour illuminer les boules à facettes ou les surfaces réduites ● Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz ●... -
Page 9: Partie Arrière
LED Pinspot Q4 Partie arrière Schéma 2 03) Écran LED + boutons de commande 04) Câble d’alimentation Schuko (1,5 m) 05) Entrée du connecteur de signaux DMX à 3 broches 06) Sortie du connecteur de signaux DMX à 3 broches Installation Retirez tout le matériau d’emballage du LED Pinspot. -
Page 10: Modes De Contrôle
LED Pinspot Q4 Modes de contrôle 6 modes sont proposés : ● Automatique ● Programmes intégrés ● Couleurs statiques ● Contrôle sonore ● Maître / esclave ● DMX-512 (4, 6, 8 canaux) Un LED Pinspot (mode automatique, programmes intégrés et mode manuel) 01) Fixez l’effet lumineux à... -
Page 11: Plusieurs Led Pinspot (Contrôle Dmx)
LED Pinspot Q4 Plusieurs LED Pinspot (contrôle DMX) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141). -
Page 12: Connexion De L'appareil
LED Pinspot Q4 Connexion de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur une ligne de données sérielle détermine le nombre d’appareils... -
Page 13: Panneau De Commande
LED Pinspot Q4 Panneau de commande Écran LED Bouton MODE Bouton SETUP Bouton UP Bouton DOWN Schéma 5 Mode de contrôle DMX Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la console de contrôle Les appareils répondent au signal DMX de la console de contrôle. -
Page 14: Aperçu Du Menu
LED Pinspot Q4 Aperçu du menu Code commande : 42407... -
Page 15: Options Du Menu Principal
LED Pinspot Q4 Options du menu principal 1. Automatique 2. Programmes intégrés 3. Couleurs statiques 4. Mode contrôle sonore 5. Mode DMX-512 6. Mode maître / esclave 7. Réglages 8. Informations Le LED Pinspot affiche la version de son software au démarrage ! 1. -
Page 16: Couleurs Statiques
LED Pinspot Q4 Vert + bleu Vert + jaune Rouge clair Vert clair Bleu clair Blanc chaud Pleine puissance Extinction 03) Appuyez sur le bouton SETUP pour entrer dans les réglages de la fréquence du stroboscope. 04) Appuyez sur les boutons UP / DOWN pour régler la fréquence du stroboscope. La plage de réglages est comprise entre , de OFF à... -
Page 17: Mode De Contrôle Sonore
LED Pinspot Q4 4. Mode de contrôle sonore Ce menu vous permet de régler la sensibilité sonore de l’appareil. 01) Appuyez sur le bouton MODE jusqu’à ce que l’écran LED affiche 02) Appuyez sur le bouton SETUP pour ouvrir le menu. -
Page 18: Courbes De Variation D'intensité
LED Pinspot Q4 7.1. Courbes de variation d’intensité Ce menu vous permet de régler les courbes de variation d’intensité. 01) Appuyez sur les boutons UP / DOWN pour choisir la courbe voulue. La plage de réglages est comprise entre Cu-1... -
Page 19: Informations
LED Pinspot Q4 8. Informations Ce menu vous permet de visualiser la température et la version du logiciel de l’appareil. 01) Appuyez sur le bouton MODE jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton SETUP pour ouvrir le menu. -
Page 20: Canaux Dmx
LED Pinspot Q4 Canaux DMX 4 canaux Canal 1 – variateur d’intensité rouge 0 - 255 Réglage graduel du rouge, de sombre à plus clair Canal 2 – variateur d’intensité vert 0 - 255 Réglage graduel du vert, de sombre à plus clair Canal 3 –... - Page 21 LED Pinspot Q4 Canal 5 – variateur d’intensité blanc le canal 1 doit être ouvert et le canal 6 doit être fermé 0 - 255 Réglage graduel du blanc, de sombre à plus clair Canal 6 – programmes intégrés le canal 1 doit être ouvert...
-
Page 22: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le LED Pinspot Q4 ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à... - Page 23 LED Pinspot Q4 Problème Cause(s) probable(s) Solution(s) ● Vérifiez si l’appareil est allumé et les L’alimentation est défectueuse Un ou plusieurs câbles sont correctement branchés. appareils ne ● Rapportez l’appareil à votre revendeur fonctionnent pas Le fusible interne a grillé...
-
Page 24: Caractéristiques Du Produit
LED Pinspot Q4 Caractéristiques du produit Modèle : Showtec LED Pinspot Q4 Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz Consommation : 22 W Raccordement DMX : 30 unités Dimensions : 320 x 166 x 222 mm (l x L x H) -
Page 25: Dimensions
LED Pinspot Q4 Dimensions Code commande : 42407... - Page 26 ©2019 Showtec...
