6.5 Positions incrémentales de la pièce
Une position peut également se référer à la position nominale précédente. Dans
ce cas, le point d'origine relatif correspond toujours à la dernière position nominale.
On parle alors de "coordonnées incrémentales" (incrément = quantité ajoutée).
On parle également de "cotes incrémentales" ou bien encore de "cotes chaînées",
car les positions sont définies comme une suite de cotes. Les coordonnées
incrémentales sont désignées par le préfixeI.
Y
20
5
0

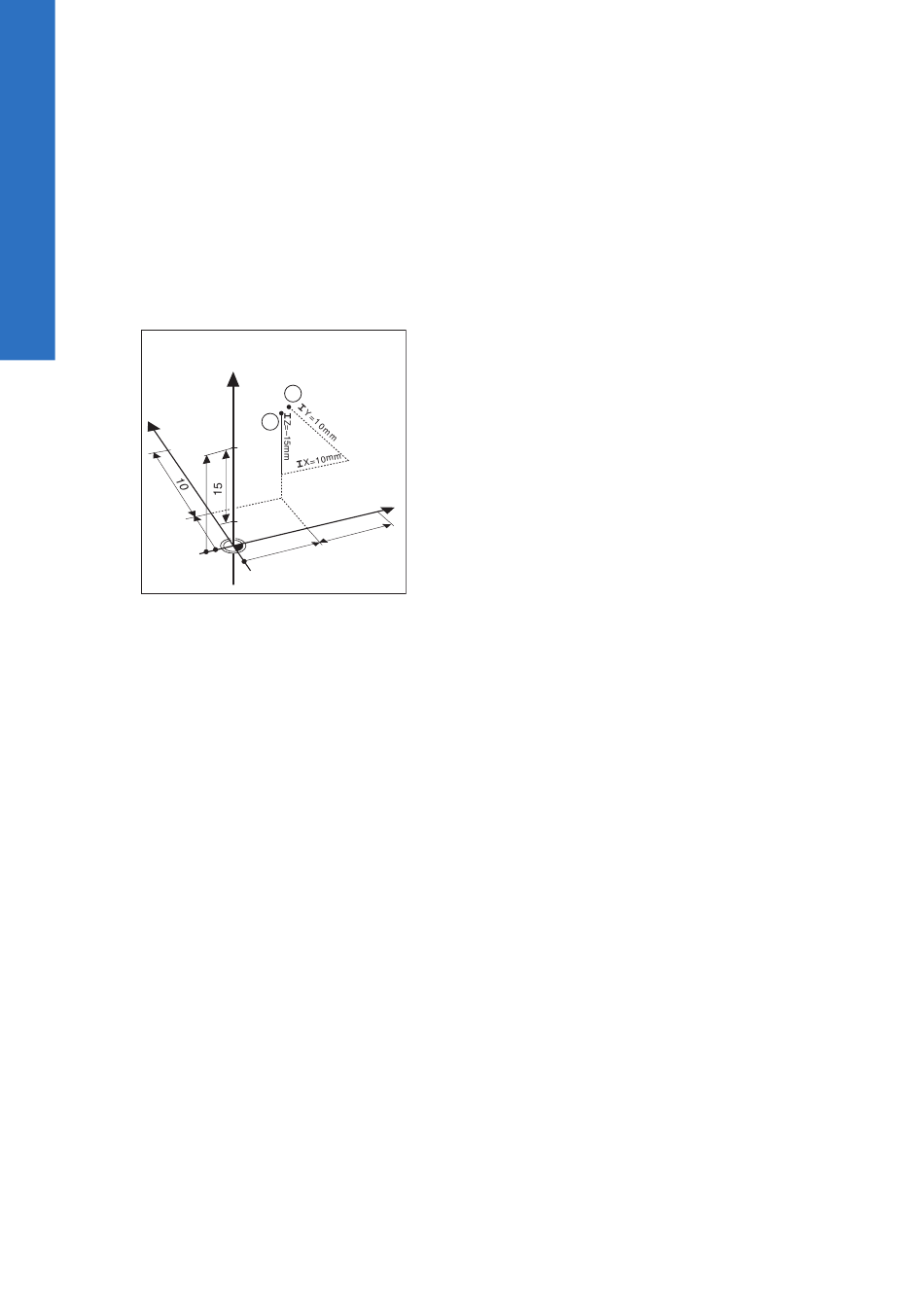

Exemple :
position 2.
Coordonnées absolues de la position
X = 10 mm
Y = 5 mm
Z = 20 mm
Coordonnées incrémentales de la position
IX = 10 mm
IY = 10 mm
IZ = 15 mm
Si vous percez ou si vous fraisez une pièce en vous référant à un dessin qui
comporte des coordonnées incrémentales, vous déplacerez l'outil de la valeur des
coordonnées.
50
Principes de base du positionnement | Positions incrémentales de la pièce
Z
3
2
X
5
1 0
1 0
0
Les coordonnées incrémentales de la position 3 se réfèrent à la
2 :
3 :
