Utilisation de l'IOB 610 | Diagnostics
Accéder au Diagnostic entrées/sorties de commutation
Sélectionner Diagnostic entrées/sorties de commutation dans le menu
Diagnostics

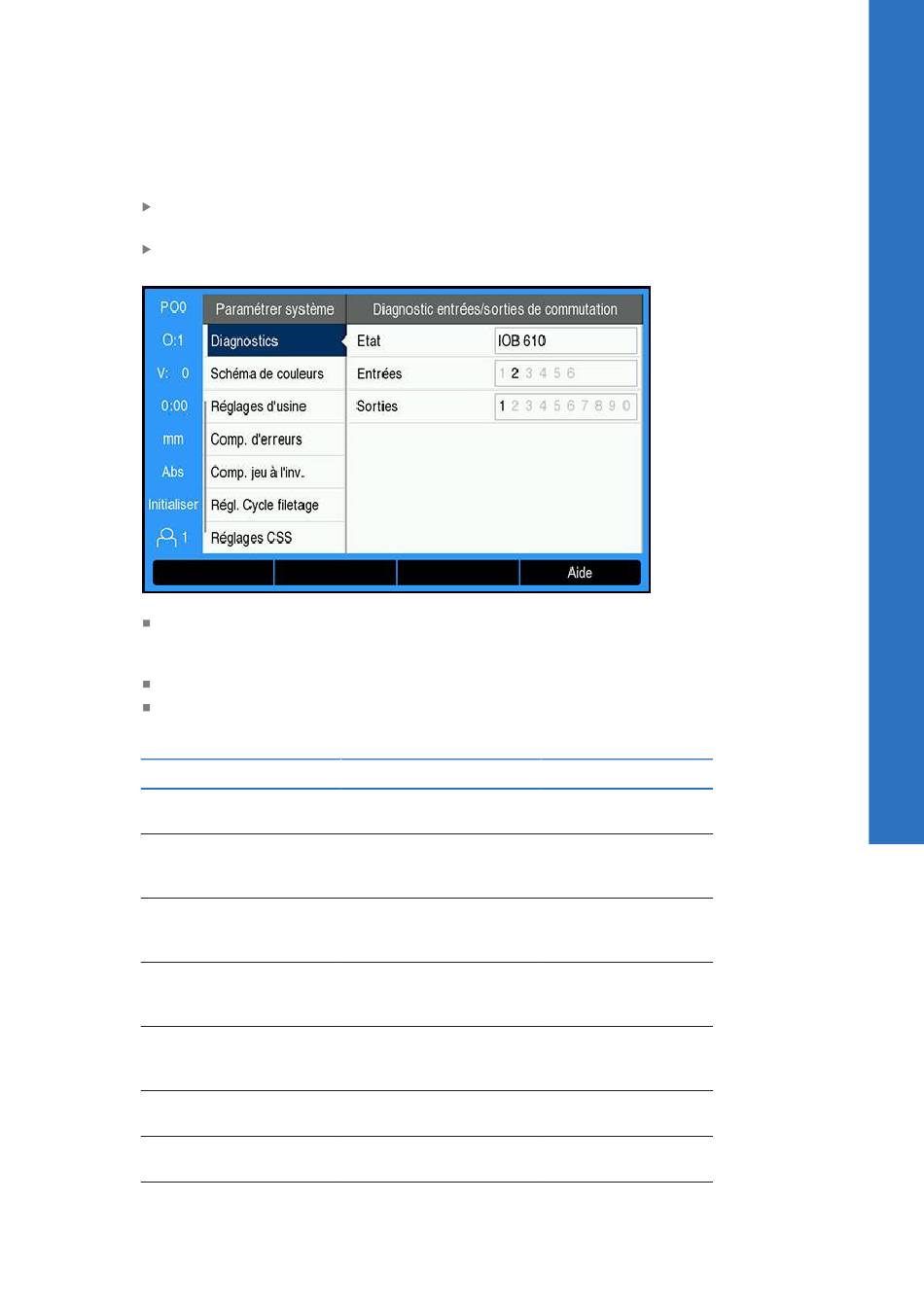

Appuyer sur la touche Enter pour afficher le Diagnostic entrées/sorties de
commutation :
Etat : indique l'état de la communication par bus entre l'appareil et l'IOB 610.
Si le champ indique Non disponible, cela signifie qu'il n'y a aucune commu-
nication avec l'IOB.
Entrées : indique l'état actuel des entrées.
Sorties : indique l'état actuel des sorties relais.
Les états des entrées et des sorties relais possibles sont les suivantes :
Entrées
EXT (broche uniquement)
G1
G2
G3
G4
EST (mode Limité unique-
ment)
GC (mode Limité unique-
ment)
SPS (mode Limité unique-
ment)
ACU-RITE | DRO 203, DRO 300 | Manuel d'utilisation | 12/2019
Signification
Le commutateur externe
est actif.
Le commutateur pour la
gamme de vitesse 1 est
actif.
Le commutateur pour la
gamme de vitesse 2 est
actif.
Le commutateur pour la
gamme de vitesse 3 est
actif.
Le commutateur pour la
gamme de vitesse 4 est
actif.
L'entrée E-Stop est active.
Le changement de rapport
de vitesse est actif.
L'arrêt de la broche est
actif.
Connecteur Broches
X102 1, 2
X102 3, 4
X102 5, 6
X102 7 , 8
X102 9, 10
X102 3, 4
X102 5, 6
X102 7 , 8
