Opérations de tournage spécifiques | Cycle de filetage
Paramètres du Cycle de filetage
Une fois que l'axe du capteur rotatif a été défini et que les paramètres de Régl.
Cycle filetage ont été entièrement renseignés, il est possible de procéder aux
paramètres Cycle de filetage.
Pour définir les paramètres du Cycle de filetage :

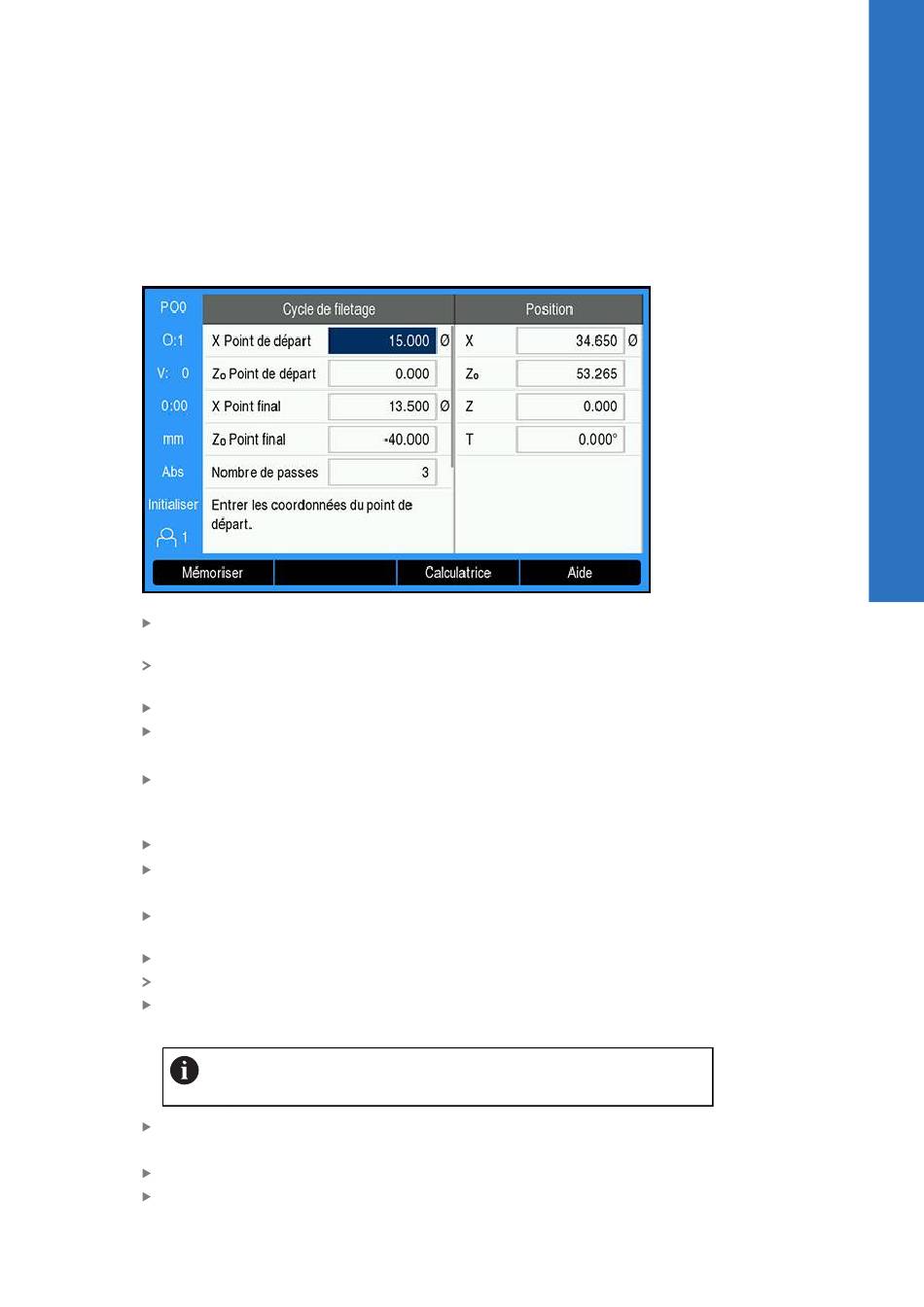

Appuyer sur la softkey Cycle de filetage qui se trouve sur l'écran d'affichage
des positions pour ouvrir le formulaire dédié au Cycle de filetage
Les axes seront dans le même mode que l'axe de référence : Rayon ou
Diamètre
Entrer la coordonnée du XPoint de départ
Entrer la coordonnée du Point de départ Z
La position de départ habituelle est généralement 0.0.
Entrer le diamètre du filetage final dans le champ XPoint final
Il s'agit du plus petit diamètre pour les filets extérieurs et le plus grand diamètre
pour les filets intérieurs.
Entrer le point final du filet (longueur de filetage) dans le champ Point final Z
Entrer le nombre de passes normales dans le champ Nombre de passes
ou
Appuyer sur la softkey Nombre/profondeur et entrer la profondeur d'une passe
normale dans le champ Prof. des passes
Appuyer sur la touche fléchée Bas
D'autres options supplémentaires s'affichent :
Entrer la profondeur de la Passe de finition ou laisser le champ vide si vous ne
souhaitez pas de passe de finition
La Passe de finition est ajoutée au nombre de passes normales. Elle
est incluse dans la profondeur totale d'usinage.
Entrer le nombre de filets par pouce dans le champ Filet TPI
ou
Appuyer sur la softkey TPI/Pas
Entrer le Pas Filet en mm
Le champ Flanc du filet indique si le filetage est Intérieur ou Extérieur.
