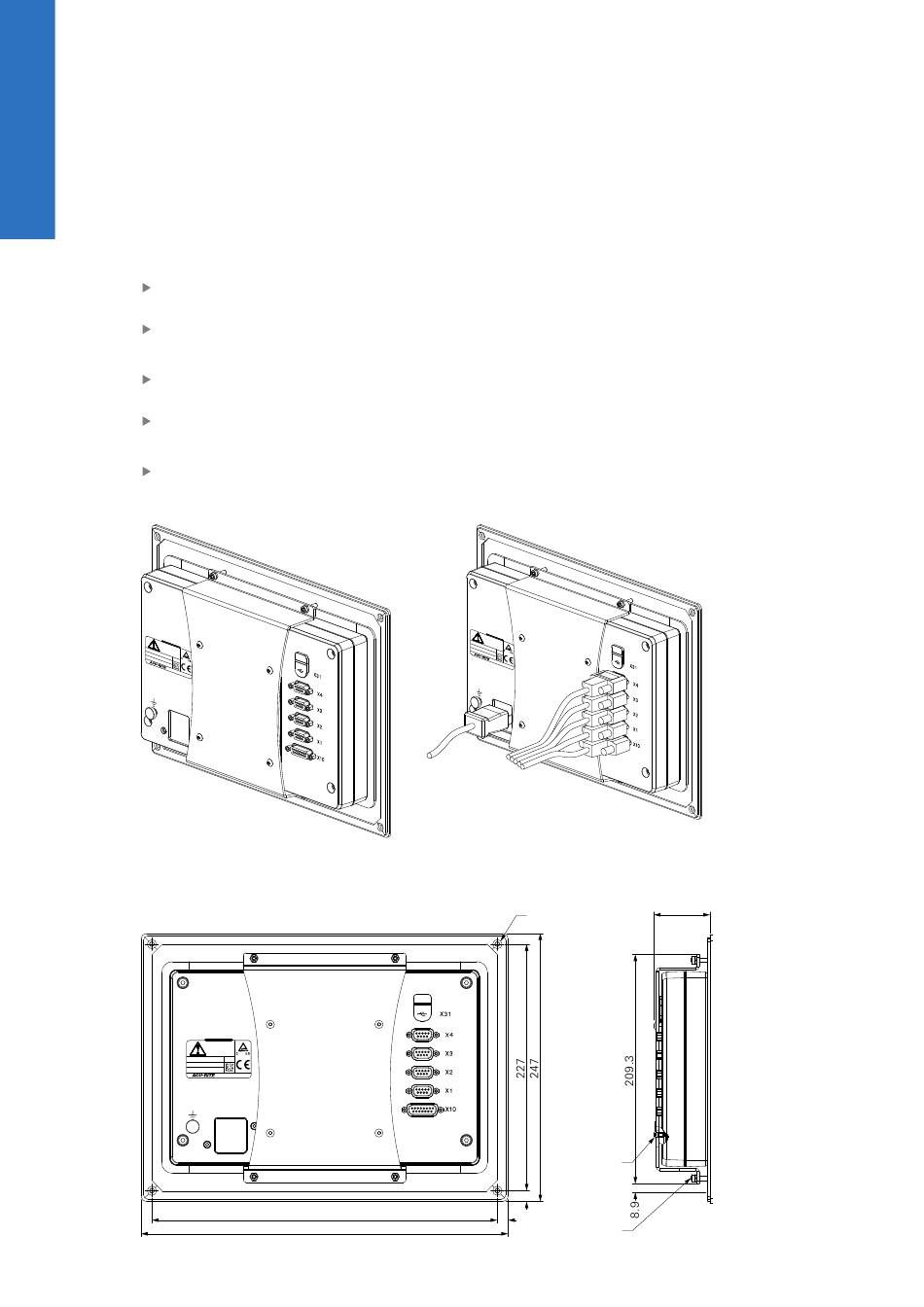

Montage sur un cadre de montage

Le cadre de montage vous permet de monter le produit dans un panneau.
Monter la plaque arrière du cadre dans les trous taraudés VESA 100 qui sont
prévus au dos du produit
Utiliser une clé allen 2,5 mm pour serrer les vis M4 x 6 ISO 7380 qui sont
incluses dans la livraison
Respecter le couple de serrage autorisé de 2,6 Nm
Monter la plaque arrière avec le produit sur la plaque avant du cadre
Utiliser une clé à douille 7 mm pour serrer les écrous M4 x 6 ISO 10511 qui
sont inclus dans la livraison
Respecter le couple de serrage autorisé de 3,5 Nm
Monter le cadre et la visualisation de cotes dans le panneau
Pour obtenir une vue détaillée du panneau et des informations sur le montage,
se référer aux instructions de montage fournies avec le cadre de montage
D R O
3 0 x
ID
1 2 3
4 5 6
S N
1 2 3 7 -x x
4 5
6 7 8
x
w w
w .a
cu -r
it e .c
o m
DRO 304
Dimensions du cadre de montage
DRO 30x
ID 1234567-xx
12 345 678 x
SN
36
www.acu-rite.com
318
338
Montage | Montage sur un cadre de montage
D R O
3 0 x
ID
12 3
4 5 6
S N
12 3 7- xx
4 5
6 7 8
x
w w
w .a
cu -r
ite .c
om
¬4.3
ISO 7380-M4x6
Md = 2.6 Nm
ISO 10511-M4
10
Md = 3.5 Nm
ACU-RITE | DRO 203, DRO 300 | Manuel d'utilisation | 12/2019
