Connexion D'un Périphérique Usb; Connexion De La Tension Secteur - ACU-RITE DRO 203 Manuel D'utilisation

5

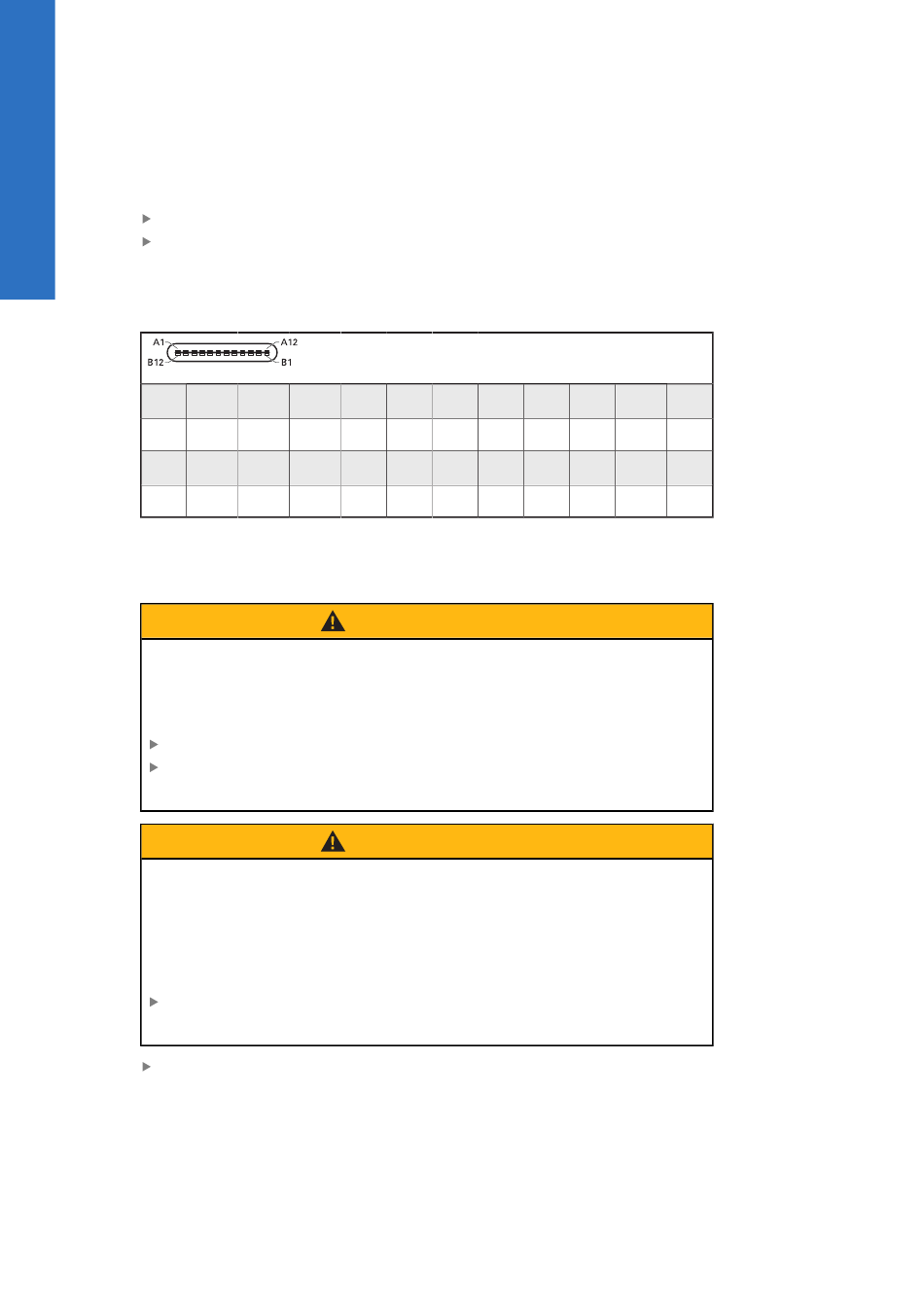

5.6 Connexion d'un périphérique USB
Enlever le cache anti-poussière
Connecter le dispositif USB au port correspondant
Informations complémentaires :
Brochage du port X31
A1
GND
B1
GND
5.7

Connexion de la tension secteur

Risque d'électrocution !
S'ils ne sont pas mis à la terre correctement, les appareils électriques peuvent
provoquer des décharges électriques, occasionnant ainsi des blessures
corporelles graves voire mortelles.
Utiliser toujours des câbles secteur à 3 fils
S'assurer que le fil de mise à la terre est correctement raccordé à la terre de
l'installation électrique du bâtiment
Risque d'incendie dû à l'utilisation de câbles secteur qui ne sont pas
conformes aux prescriptions nationales du pays dans lequel le produit est
utilisé.
S'ils ne sont pas mis à la terre correctement, les appareils électriques peuvent
provoquer des décharges électriques, occasionnant ainsi des blessures
corporelles graves voire mortelles.
Utiliser exclusivement un câble secteur qui soit au moins conforme aux
prescriptions nationales du pays dans lequel le produit est utilisé
Utiliser un câble secteur conforme aux exigences pour raccorder le connecteur
d'alimentation à une prise de terre à 3 fils
Informations complémentaires :
44
A2 A3 A4 A5
TX1 + TX1 - VBUS CC1
B2 B3 B4 B5
TX2 + TX2 - VBUS CC2
AVERTISSEMENT
AVERTISSEMENT
Installation | Connexion d'un périphérique USB
"Vue d'ensemble du produit", Page 41
A6 A7 A8 A9
D + D - SBU1 VBUS
B6 B7 B8 B9
D + D - SBU2 VBUS
"Vue d'ensemble du produit", Page 41
ACU-RITE | DRO 203, DRO 300 | Manuel d'utilisation | 12/2019
A10 A11 A12
RX2 - RX2 + GND
B10 B11 B12
RX1 - RX1 + GND
