Montage | Assemblage
Acheminement des câbles
Les schémas illustrant des variantes de montage vous indiquent, à titre
de suggestion, comment faire passer vos câbles une fois le montage
effectué.
Si le produit est monté conformément à l'une des variantes de montage
proposées :
Rassembler les câbles
Faire passer les câbles sur le côté, en direction des connecteurs, comme
illustré sur les dessins
4.3

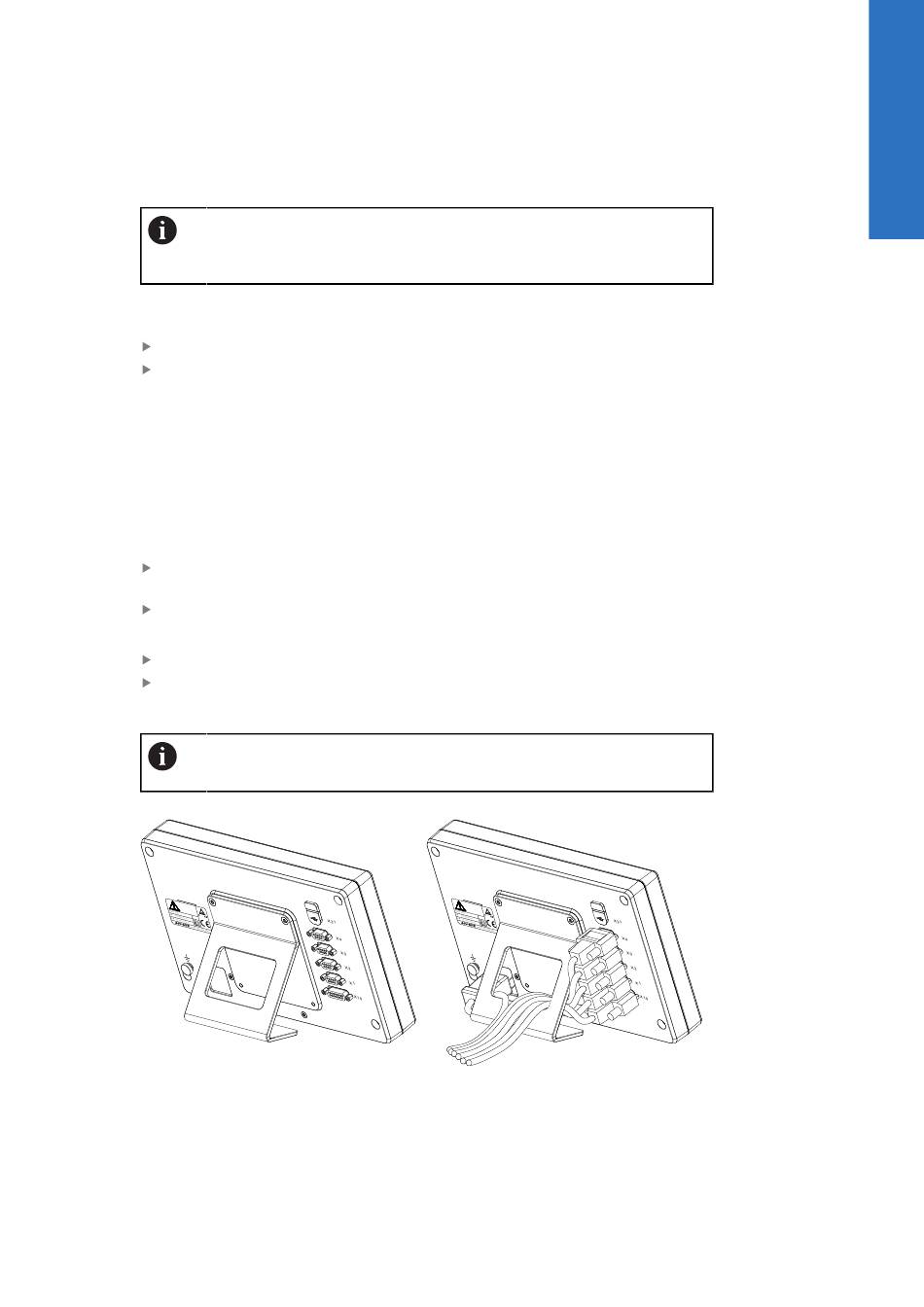

Montage sur un socle Single-Pos

Le socle "Single-Pos" vous permet de positionner l'appareil sur une surface plane,
avec un angle d'inclinaison de 20°, et de le fixer à cette surface.
Monter le socle à l'aide des trous taraudés VESA 100 qui sont situés au dos de
l'appareil, en haut
Utiliser un tournevis Torx T20 pour serrer les vis à tête fraisée M4 x 8
ISO 14581, incluses dans la livraison
Respecter le couple de serrage autorisé de 2,6 Nm
Sécuriser l'appareil de manière à éviter qu'il bouge une fois en service
Fixer les patins auto-adhésifs en caoutchouc fournis en dessous de l'appareil
Si vous ne vissez pas l'appareil à une surface, fixer les patins auto-adhésifs en
caoutchouc sous le socle.
Ne fixez les patins en caoutchouc sous le socle que si vous ne vissez
pas l'appareil à une surface.
DRO 304
