ÉVACUATION DE LA HOTTE
REMARQUE : Ne lisez les deux pages suivantes que si vous décidez d'évacuer l'air du ventilateur à l'extérieur. Si vous décidez de recycler
l'air dans la pièce, rendez-vous à la page 6. Voici des exemples de schémas de systèmes de conduit d'évacuation à l'extérieur par le
dessus et d'évacuation à l'extérieur par l'arrière. Remarquez la position du four à micro-ondes par rapport au système de conduit.

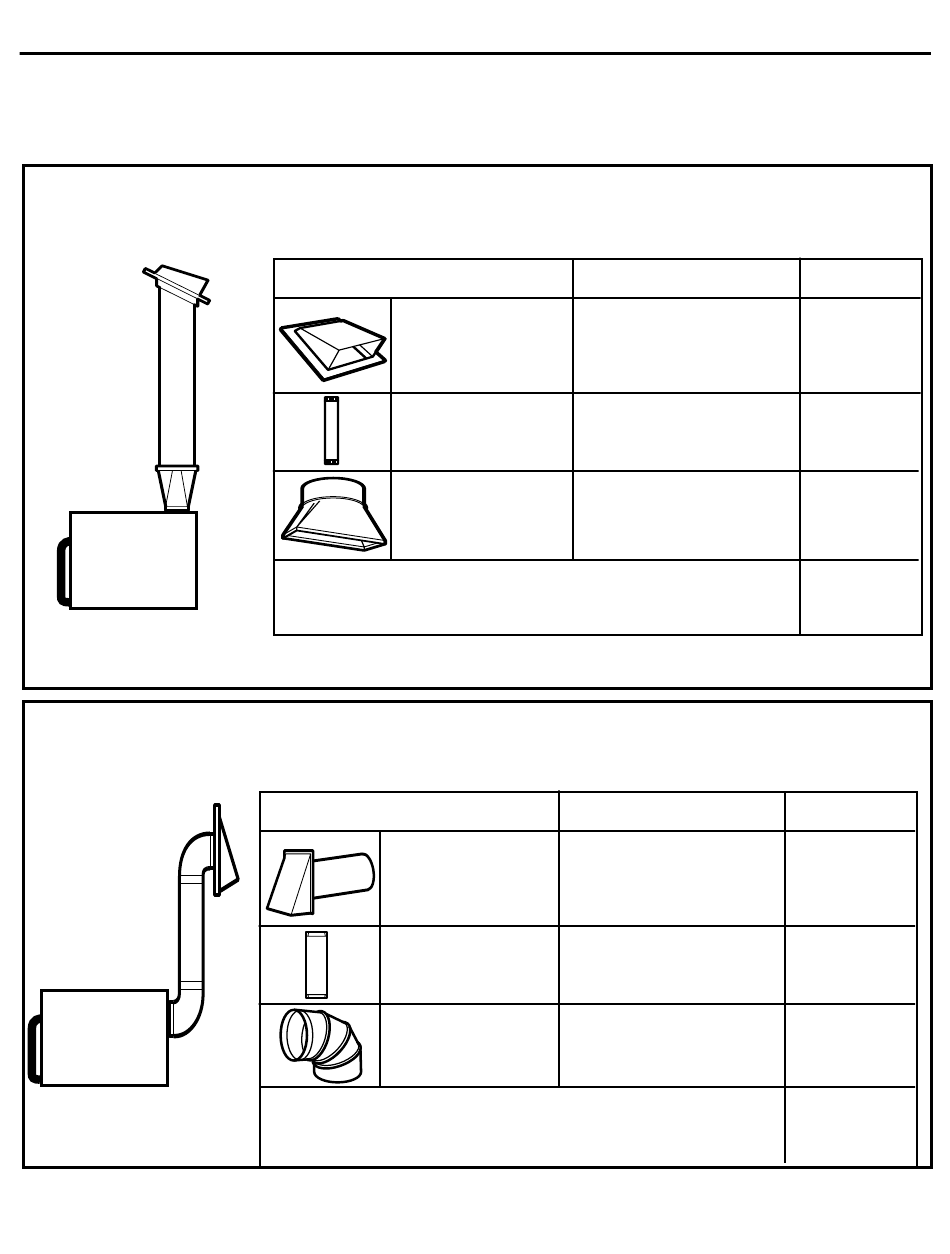

ÉVACUATION À L'EXTÉRIEUR PAR LE DESSUS (EXEMPLE SEULEMENT)
Le tableau suivant décrit un exemple d'installation
de conduit possible.
* IMPORTANT : Si vous utilisez un adaptateur de transition rectangulaire à rond, il faudra couper les coins inférieurs du
registre aux dimensions de l'adaptateur à l'aide de cisailles pour que le registre puisse bouger.
ÉVACUATION À L'EXTÉRIEUR PAR L'ARRIÈRE (EXEMPLE SEULEMENT)
Le tableau suivant décrit un exemple d'installation
de conduit possible.
REMARQUE : Dans le cas d'évacuation par l'arrière, vous devez faire attention d'aligner le conduit d'évacuation avec les espaces entre les
montants, ou le mur devrait être préparé au moment de la construction en laissant assez d'espace entre les
montants pour recevoir le conduit.
Instructions d'installation
PIÈCES DE CONDUIT
Évent de toiture
Conduit droit de 12 pi
(rond de 6 po)
Adaptateur de transition
rectangulaire à rond*
Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels
et représentent les longueurs nécessaires à une bonne ventilation pour n'importe
quelle hotte.
PIÈCES DE CONDUIT
Évent mural
Conduit droit de 3 pi
(rectangulaire de 3
Coude de 90°
Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels
et représentent les longueurs nécessaires à une bonne ventilation pour n'importe
quelle hotte.
LONGUEUR
ÉQUIVALENTE x
24 pi
12 pi
5 pi
LONGUEUR
ÉQUIVALENTE* x
40 pi
3 pi
⁄
x 10 po)
1
4
10 pi
5
NOMBRE
LONGUEUR
UTILISÉ =
ÉQUIVALENTE
x
(1)
=
24 pi
x
(1)
=
12 pi
x
(1)
=
5 pi
Longueur totale =
41 pi
NOMBRE
LONGUEUR
UTILISÉ =
ÉQUIVALENTE
x
(1)
=
40 pi
x
(1)
=
3 pi
x
(2)
=
20 pi
Longueur totale =
63 pi
1 po = 2,5 cm; 1 pi = 0,3 m
