C
ÉVACUATION À L'EXTÉRIEUR PAR L'ARRIÈRE

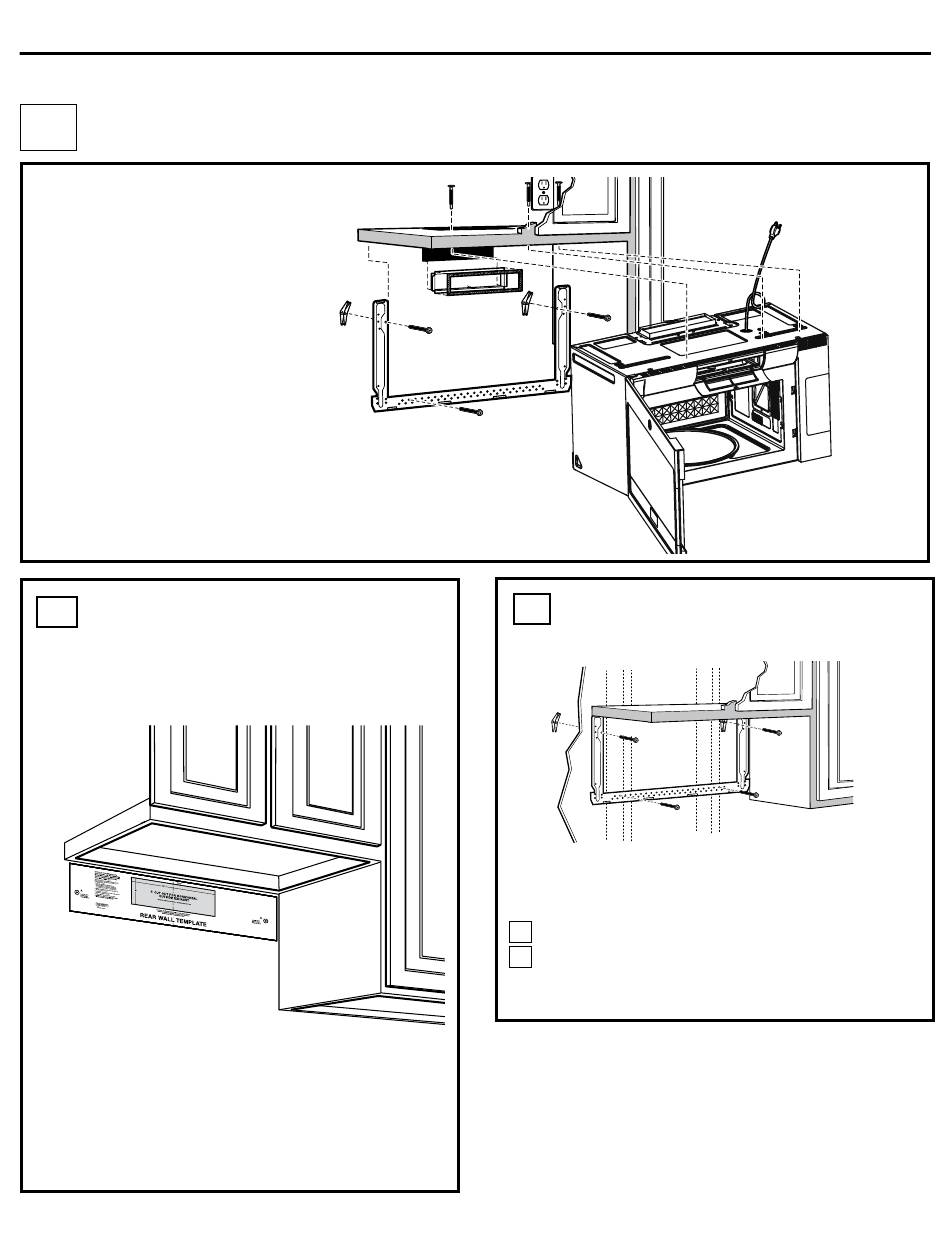

VUE D'ENSEMBLE DE L'INSTALLATION
C1. Préparation du mur arrière
C2. Fixation de la plaque de montage au mur
C3. Préparation de l'armoire supérieure
C4. Ajustement du ventilateur
C5. Installation du four à micro-ondes
PRÉPARATION DU MUR ARRIÈRE POUR
C1
L'ÉVACUATION À L'EXTÉRIEUR PAR
L'ARRIÈRE
Vous devez percer une ouverture dans le mur arrière pour
l'évacuation à l'extérieur.
• Lisez les instructions figurant sur le GABARIT POUR LE MUR
ARRIÈRE.
• Collez-le au mur arrière avec du ruban adhésif, en l'alignant
sur les trous préalablement percés pour les trous A et B de
la plaque de montage.
• Percez l'ouverture en suivant les instructions sur le GABARIT
POUR LE MUR ARRIÈRE.
Instructions d'installation
21
(Conduit horizontal)
C2
FIXATION DE LA PLAQUE DE MONTAGE
AU MUR
Fixez la plaque au mur à l'aide des boulons à ailettes. Vous
devez utiliser au moins une vis à bois pour fixer la plaque
à un montant.
Enlevez les écrous à ailettes des boulons.
1
2
Insérez les boulons dans la plaque de montage à travers
les trous dans le gypse et réassemblez les écrous à ailettes,
à
⁄
po sur chaque boulon.
3
4
1 po = 2,5 cm; 1 pi = 0,3 m
