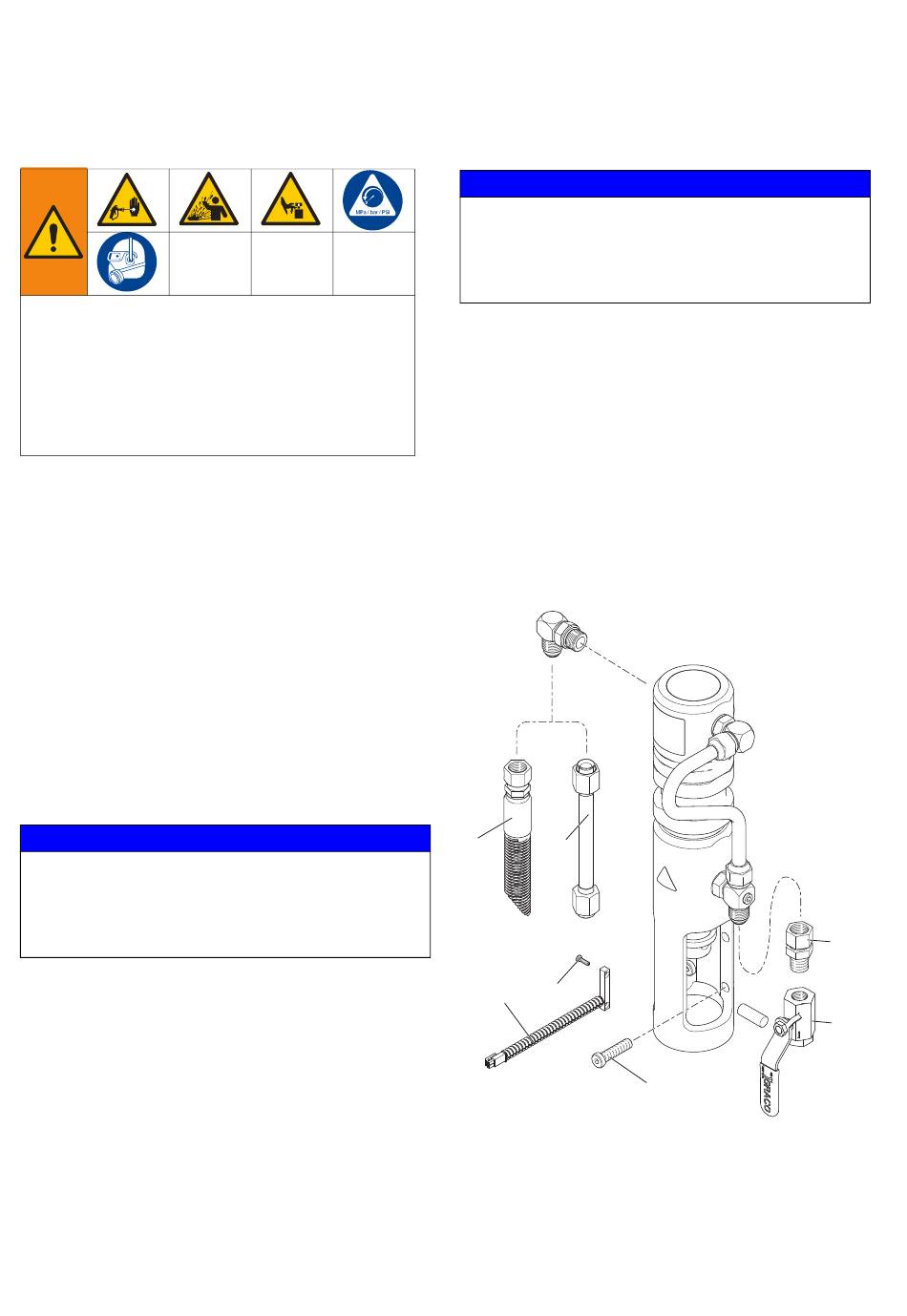

Remplacement du moteur hydraulique

Remplacement du moteur
hydraulique
Cet équipement reste sous pression jusqu'à ce que
la pression soit libérée manuellement. Pour éviter
de graves blessures provoquées par du fluide sous
pression, comme des injections cutanées, des
éclaboussures de fluide et des pièces mobiles,
respectez la Procédure de décompression une fois
la distribution terminée et avant un nettoyage, une
vérification ou un entretien de l'équipement.
Démontage
1. Suivez la Procédure de décompression, page 9.
2. Pour retirer la pompe de peinture, consultez la
section Remplacement de la pompe de peinture,
page 21.
3. Débranchez le raccord (108) situé au-dessus de la
vanne à bille (109).
REMARQUE : de l'huile s'écoulera des flexibles.
Placez des chiffons et un seau à proximité.
4. Débranchez le flexible (74) pour la pompe 1 ou le
tuyau (98) pour la pompe 2.
5. Détachez le compteur de la pompe (112) en
desserrant les deux vis (113).
Utilisez un tournevis pour soulever le piston de la
pompe afin d'accéder aux boulons de montage et
d'éviter tout contact avec le piston. Au contact des
boulons de montage de la pompe, le piston risque de
se rayer et d'être endommagé.
6. Retirez les quatre boulons de montage (116)
du moteur hydraulique, ainsi que le moteur du
pulvérisateur.
22
AVIS

Installation

1. Fixez le moteur hydraulique à l'aide des quatre
boulons de montage (116).
Utilisez un tournevis pour soulever le piston de la
pompe afin d'accéder aux boulons de montage et
d'éviter tout contact avec le piston. Au contact des
boulons de montage de la pompe, le piston risque de
se rayer et d'être endommagé.
2. Fixez le compteur de la pompe (112) à l'aide de
deux vis (113).
3. Branchez le flexible (74) ou le tuyau (98) au
raccord.
4. Branchez le raccord (108) au-dessus de la vanne
à bille (109).
5. Pour installer la pompe à peinture, consultez la
section Remplacement de la pompe de peinture,
page 21.
6. Pour purger le circuit hydraulique, consultez la
section Purge du circuit hydraulique, page 12.
74 98
112 113
AVIS
116
3A3710C Réparation - Pièces
108
109
ti23917a
