Graco LineLazer V 250SPS Réparation page 37

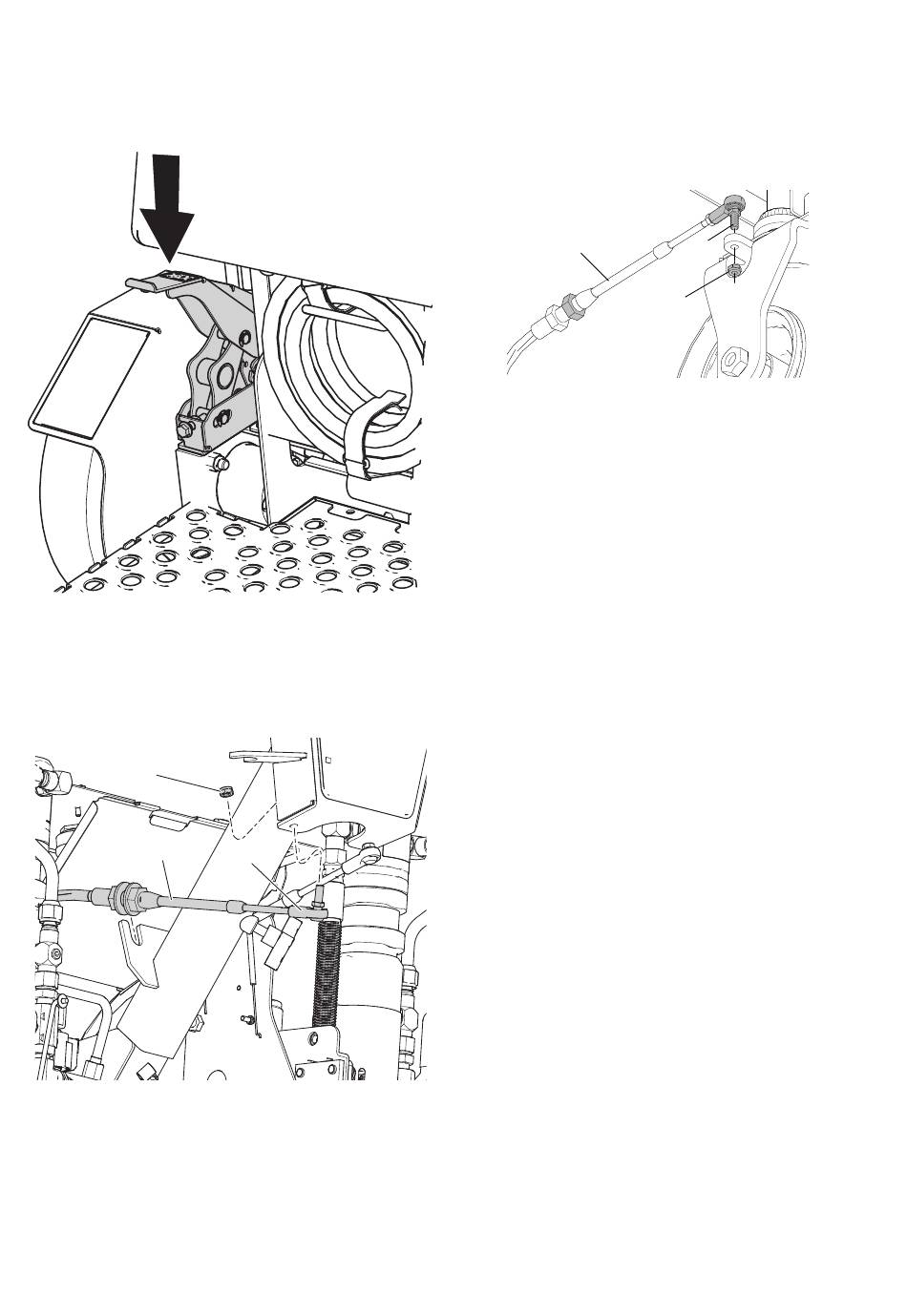

3. Enclenchez le frein de stationnement. Soulevez la
roue avant du sol et placez le châssis sur deux
chandelles.
4. Retirez le contre-écrou (3) et le joint à rotule (40) du
guidon. Retirez le joint à rotule (40) du câble (48) et
conservez-le s'il ne doit pas être remplacé.
Desserrez les deux écrous du câble (48) et
retirez-le du support.
3
48
3A3710C Réparation - Pièces
ti23943a
40
ti23944a
Remplacement du câble de direction
5. Retirez le contre-écrou (3) et le joint à rotule (40) de
la fourche de la roue avant. Retirez le joint à rotule
(40) du câble (48) et conservez-le s'il ne doit pas
être remplacé. Desserrez les deux écrous du câble
(48) et retirez-le du support.
48
6. Notez la position du câble (48) et coupez toutes les
attaches qui retiennent les câbles sur le châssis.
Installez le nouveau câble en même temps que
vous retirez l'ancien, afin de suivre le même
passage dans le châssis.
40
3
ti19698a
37
