Graco LineLazer V 250SPS Réparation page 20

Remplacement du collecteur du pistolet hydraulique

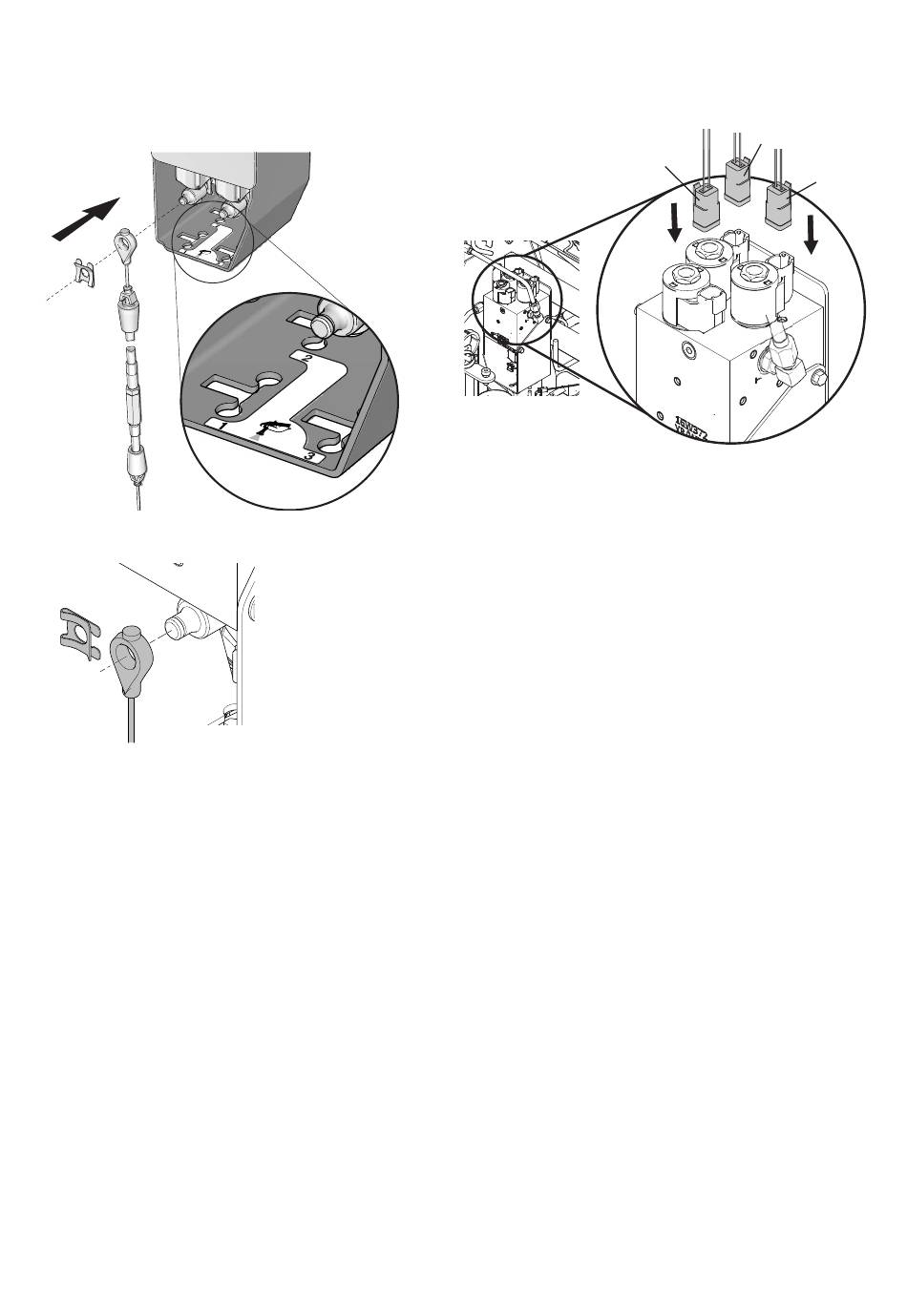

4. Référez-vous à l'étiquette apposée sur le support.
Insérez les câbles des pistolets étiquetés dans les
supports du collecteur.
5. Branchez les câbles des pistolets aux actionneurs.
20
ti23964a
ti19159a
6. Raccordez les trois faisceaux de câbles aux
électrovannes.
7. Placez le coussin et serrez les quatre vis.
8. Installez la protection frontale sur l'unité et serrez
les six vis.
9. Placez le(s) réservoir(s) et le(s) couvercle(s) sur
le(s) réservoir(s), puis insérez-y le(s) tuyau(x)
d'aspiration.
REMARQUE : le collecteur du pistolet hydraulique
se vidange automatiquement.
Gun 3
Gun 2
Gun 1
3A3710C Réparation - Pièces
ti23916a
