Changement de fluide hydraulique/filtre

Démontage
Cet équipement reste sous pression jusqu'à ce que
la pression soit libérée manuellement. Pour éviter de
sérieuses blessures provoquées par du fluide sous
pression, comme des injections cutanées, des
éclaboussures de fluide et des pièces mobiles,
respectez la Procédure de décompression une fois la
distribution terminée et avant un nettoyage, une
vérification ou un entretien de l'équipement.
1. Exécutez la procédure de décompression,
page 9.
2. Placez une cuvette ou des chiffons sous le
pulvérisateur pour collecter l'huile hydraulique
pendant la vidange.
3. Retirez le bouchon de vidange. Vidangez l'huile
hydraulique.
4. Dévissez le filtre lentement - le fluide s'écoule dans
la rainure et s'évacue par l'arrière.
3A3760B Fonctionnement
Changement de fluide hydraulique/filtre

Installation

1. Appliquez un léger film d'huile sur le joint du filtre.
Installez le bouchon de vidange et le filtre à huile.
Serrez le filtre à huile de 3/4 de tour à partir du
moment où le joint touche l'embase.
2. Mettez cinq quarts de fluide hydraulique Graco
169236 (20 litres/5 gallons) ou 207428 (3,8 litres/
1 gallon).
3. Contrôlez le niveau d'huile.

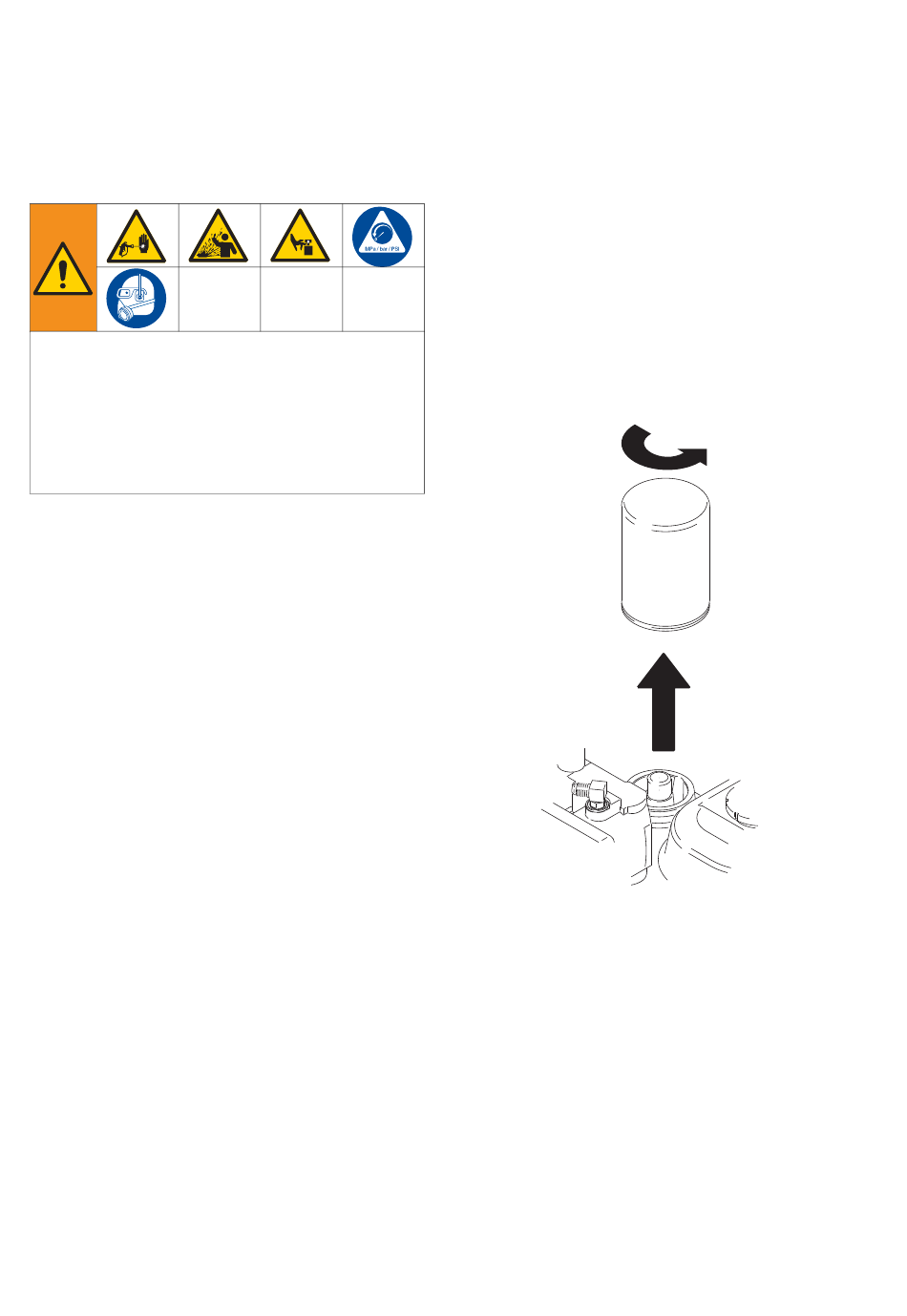

ti2271a
