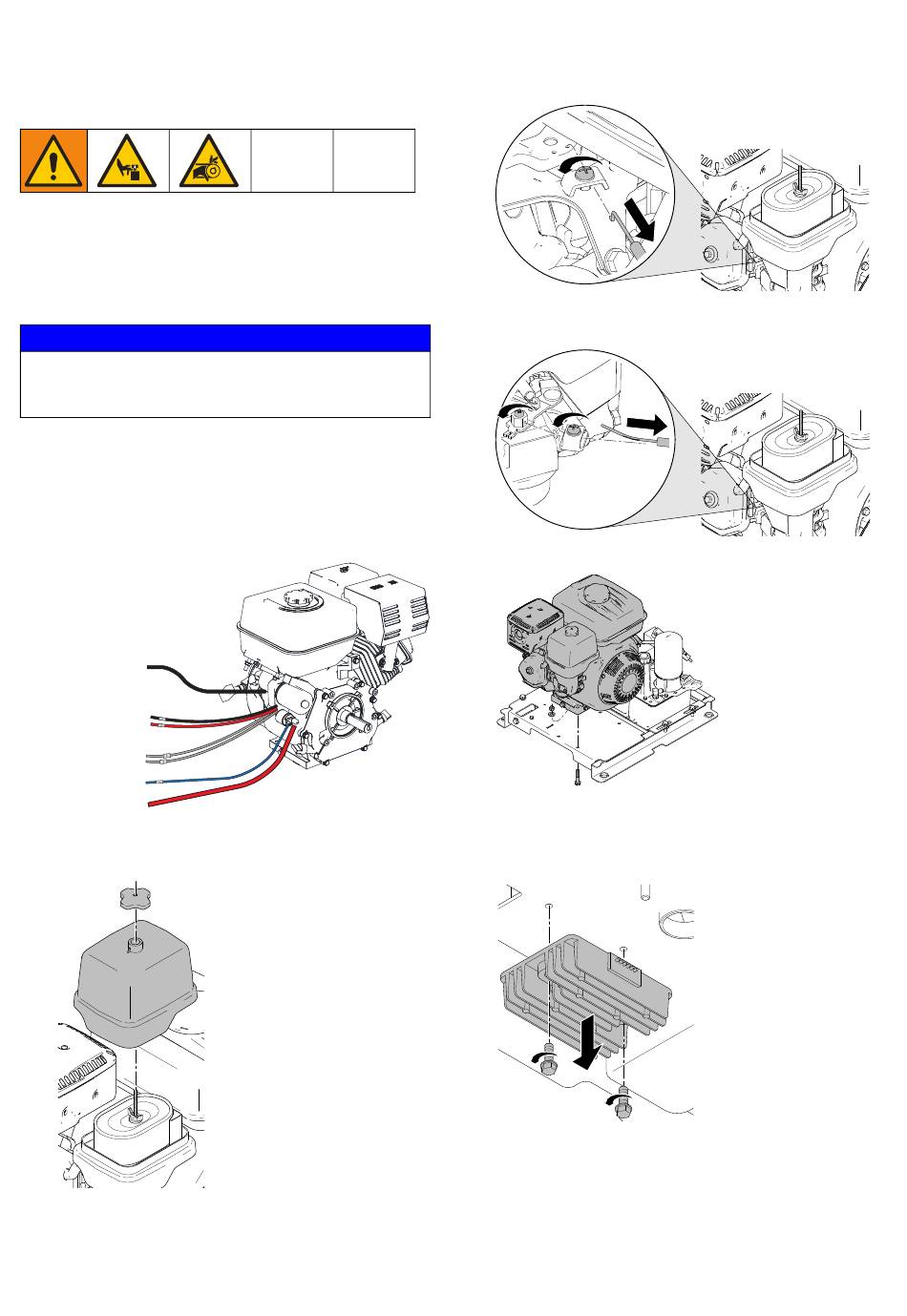

Remplacement du moteur

Remplacement du moteur
Démontage
1. Pour retirer l'embrayage, consultez la section
Remplacement de l'embrayage, page 23.
Afin de réduire les risques de dommages causés à la
batterie et de courts-circuits, débranchez toujours le
câble NÉGATIF (noir) en premier.
2. Débranchez les deux câbles négatifs (noirs) au
niveau de la batterie. La borne de batterie négative
est située au-dessus de la plateforme, sur le côté
gauche.
3. Débranchez les sept câbles du moteur.
Engine Ground
Ignition
Voltage Regulator
Starter Solenoid
Battery
4. Enlevez la base, la cartouche et le capot du filtre
à air.
ti19186a
26
AVIS
5. Débranchez le câble d'accélération.
6. Débranchez le câble du starter.
7. Retirez les quatre boulons de montage du moteur.
8. Retirez le moteur. REMARQUE : le régulateur de la
ti23921
tension du moteur est situé en dessous du plateau
de montage du moteur. Retirez les deux vis et
débranchez les câbles.
ti19183a
ti19185a
ti19187a
ti19703a
3A3710C Réparation - Pièces
