Maintenance
2.
Connecter le Splendimo au tracteur (page 3-1).
3.
Abaissez le Splendimo sur une surface plane.
4.
Démontez la plaque de sécurisation (11).
5.
Etendez le Clé à moment à l'aide du Tube d'extension 150 cm.
6.
Dévissez l'écrou M30 (14) à l'aide de la clé à moment. Ne démontez pas
l'écrou.
7.
Des deux côtés du lamier :
•
Démontez les cinq boulons du fond du support (16).
8.
Démontez le lamier.
9.
Démontez l'écrou M30 (14) et la bague (15).
10.
Démontez la plaque d'extrémité (17).
11.
Démontez les composants de la faucheuse (8) et les entretoises (7) le
la tige de connexion (18).

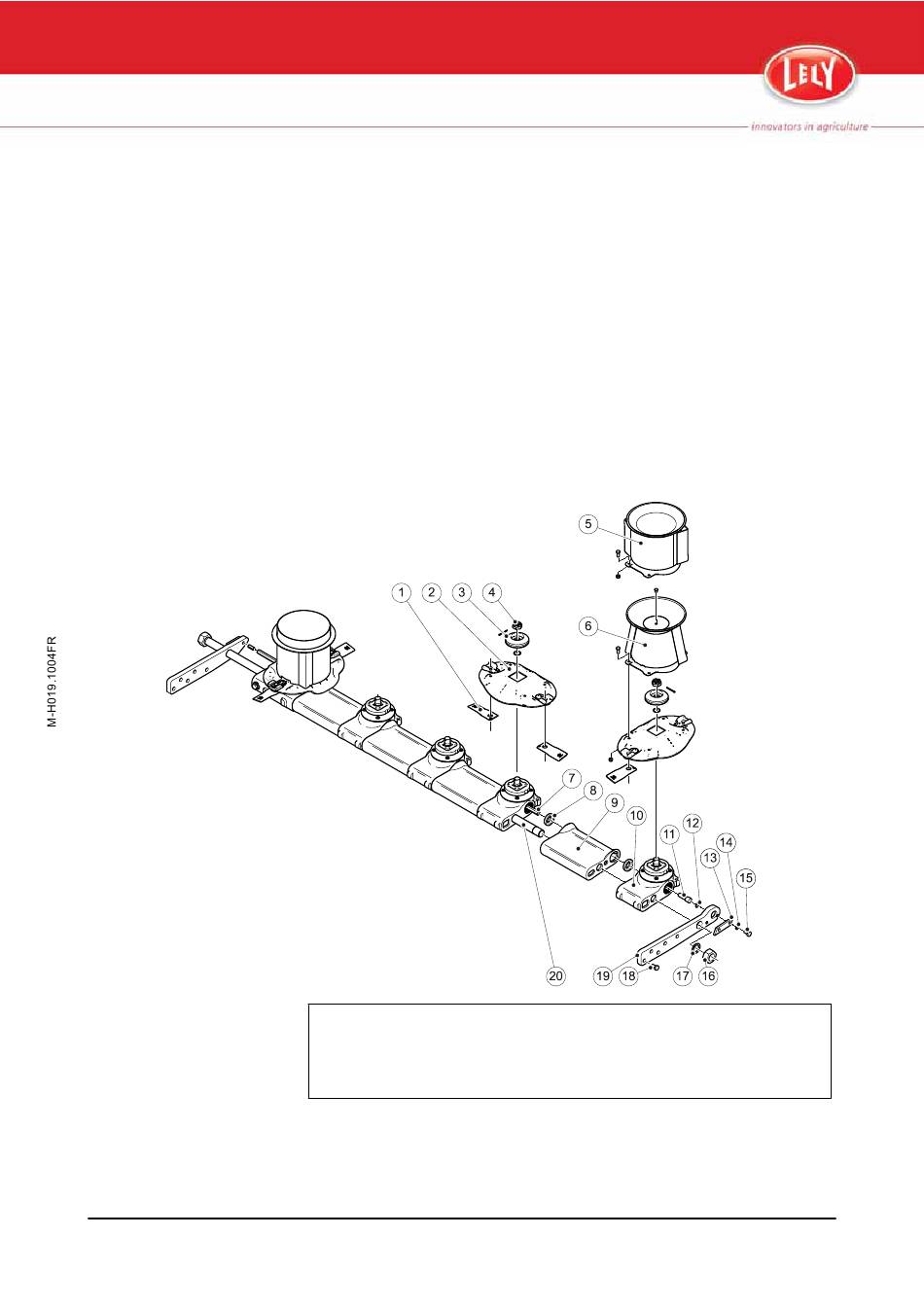

1.Lame de faucheuse - 2. Disque de faucheuse - 3. Pièce de pression - 4. Ecrou à créneaux
- 5.Capot - 6. Capot- 7. Arbre d'entraînement - 8. Bague de centrage - 9. Ecarteur - 10.
Composant de faucheuse - 11. Bouchon de sécurité - 12. Bague de blocage - 13. Plaque de
sécurisation - 14. Rondelle - 15. Boulon M10 x20 - 16. Ecrou M30 - 17. Bague - 18. Boulon -
19. Plaque d'extrémité - 20. Tige de connexion
Figure 35. Vue explosée du lamier
5-13
