Prosonic S FDU90/91/91F/92/93/95/96
Principe de mesure
Correction du temps
de parcours
Endress+Hauser
Principe de fonctionnement et construction du système
1
BD
D
E
F
V
L
1 FDU9x
2 Prosonic S FMU90

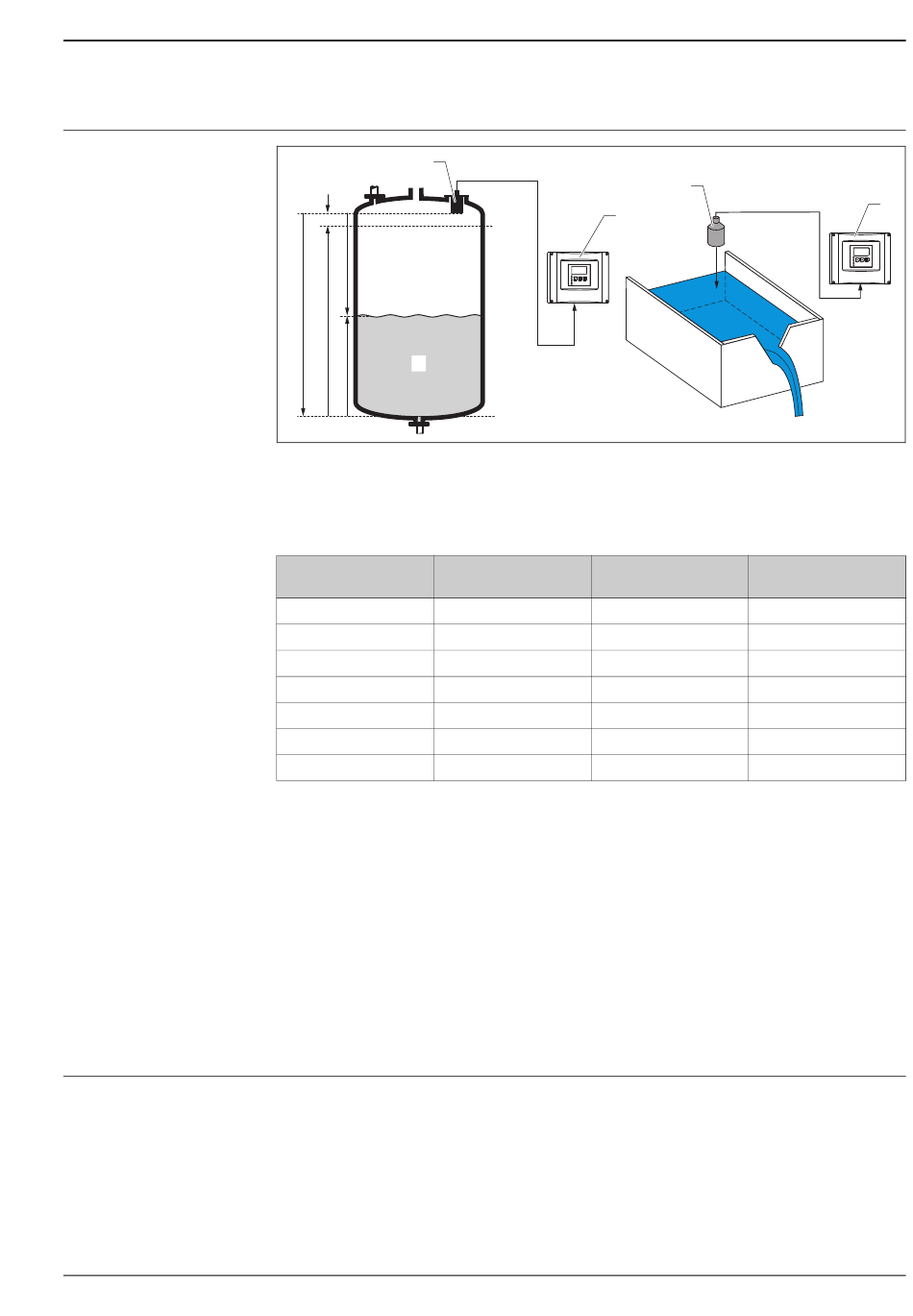

BD : Distance de blocage, D : Distance entre la membrane de la sonde et la surface du produit, E : Distance vide,
F : Etendue de mesure, L : Niveau, V : Volume (ou masse), Q : Débit
Sonde
BD
FDU90
0,07 (0.2)
FDU91 (F)
0,3 (1.0)
FDU92
0,4 (1.3)
FDU93
0,6 (2.0)
FDU95 (basse température)
0,7 (2.3)
FDU95 (haute température)
0,9
FDU96
1,6
m (ft)
Principe du temps de parcours
La sonde envoie des impulsions ultrasoniques en direction de la surface du produit, où elles sont réfléchies et
à nouveau reçues par la sonde. Le transmetteur Prosonic S FMU90 mesure le temps t entre l'émission et la
réception d'une impulsion. Il utilise alors le temps t et la vitesse du son c pour calculer la distance D entre le
point de référence (voir fig. ä 4) et la surface du produit:
D = c · t/2
A partir de D, on obtient la valeur souhaitée :
• le niveau L
• le volume V
• le débit Q dans les déversoirs ou canaux ouverts
Pour corriger la durée de propagation du son en fonction de la température, un capteur de température (NTC)
est intégré dans les sondes à ultrasons.
2
100%
0%
Portée max.
dans les liquides
3 (9.8)
10 (33)
20 (66)
25 (82)
1
D
Q
L00-FMU90xxx-15-00-08-xx-900
Portée max.
dans les solides en vrac
1,2 (3.9)
5 (16)
10 (33)
15 (49)
45 (148)
45 (148)
70 (230)
2
3
