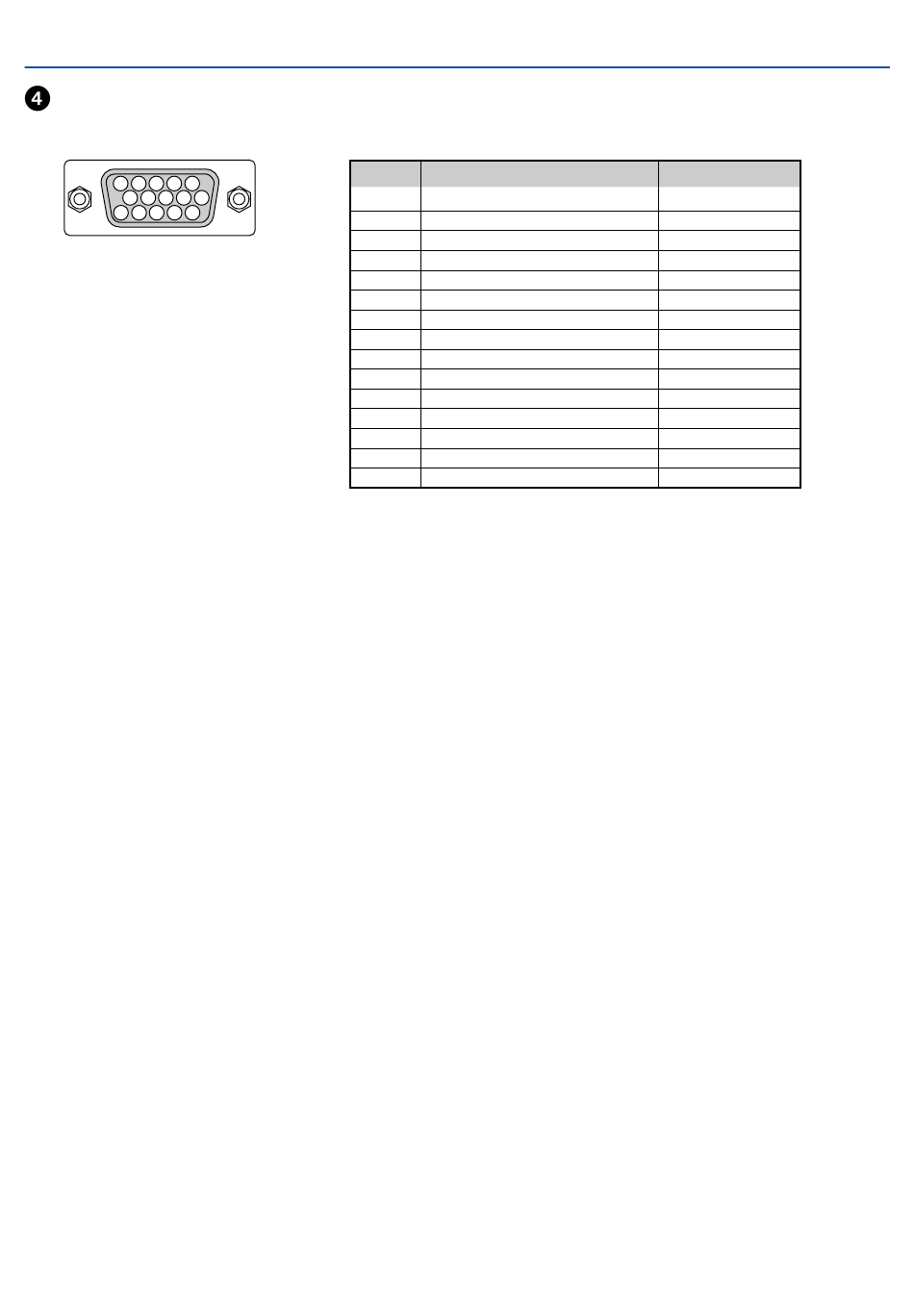

Affectation des broches du connecteur d'entrée D-Sub COMPUTER
Connecteur Mini D-Sub à 15 broches
5
4
3
2
1
10
9
8
7
15
14
13
12
11
Niveau du signal
Signal vidéo : 0,7 Vc-c (analogique)
Signal sync : niveau TTL
N° de broche Signal RGB (analogique)
6
1
Rouge
2
Vert ou Sync sur vert
3
Bleu
4
Terre
5
Terre
6
Terre rouge
7
Terre vert
8
Terre bleu
9
Pas de connexion
10
Terre du signal Sync
11
Sync SCART
12
DATA (SDA) bi-directionnel
13
Sync horizontal ou sync composite
14
Sync vertical
15
Horloge de données
55
7. Annexe
Signal YCbCr
Cr
Y
Cb
Terre Cr
Terre Y
Terre Cb
