Calculateurs de débit

M850-W-x et M850-P-x

Notice de démarrage rapide

2. Information de sécurité

3. Informations générales sur le

produit et la livraison

8. Installation mécanique

9. Installation électrique

10. Mise en service

15 Appendice

M850-W-x

Noter que cette notice est le "Guide de démarrage

rapide" et que tout les paragraphes pertinents pour

ce produit sont contenus dans la notice principale de

montage et d'entretien IM-P333-26.

M850-P-x

Modifications réservées

Sommaire des Matières pour Spirax Sarco M850-W-x

Page 1 3331051/5 IM-P333-27 MI Indice 5 09.16 Calculateurs de débit M850-W-x et M850-P-x Notice de démarrage rapide 2. Information de sécurité 3. Informations générales sur le produit et la livraison 8. Installation mécanique 9. Installation électrique 10. Mise en service 15 Appendice M850-W-x Noter que cette notice est le "Guide de démarrage...
Page 2 être utilisés, vendus, autorisés sous licence, transférés, copiés ou reproduits, en tout ou en partie, de quelque manière et sous quelque forme autre qu'expressément autorisé par les présentes, sans le consentement écrit préalable de Spirax-Sarco Limited. Fabricant Spirax Sarco Limited Runnings Road Cheltenham GL51 9NQ www.spiraxsarco.com...
Page 3 2. Informations de sécurité L'utilisation sécurisée de ce produit ne peut être garantie que s'il est correctement installé, mis en service, opéré et entretenu par du personnel qualifié (voir les paragraphes suivants) conformément aux instructions d'utilisation. Les instructions générales d'installation et de sécurité relatives à la construction des conduites et usines ainsi qu'à...
Page 4 La signification des symboles utilisés sur le produit et dans ce manuel est la suivante : Équipement intégralement protégé par une double isolation ou une isolation renforcée. Borne de terre (masse) fonctionnelle, permettant le bon fonctionnement du produit. Non destinée à fournir une sécurité électrique. Attention, risque d'électrocution.
Page 5 Assurez-vous que le produit est adapté à une utilisation avec l'application. ii) Déterminer un emplacement d'installation correct. iii) Les produits Spirax Sarco ne sont pas conçus pour supporter des contraintes externes induites par le système sur lequel ils sont équipés. Il relève de la responsabilité de l'installateur de tenir compte de ces contraintes et de prendre toutes les précautions nécessaires en vue de les minimiser.
Page 6 Il est ici rappelé aux clients et stockistes que, en vertu de la législation CE sur la santé, la sécurité et l'environnement, lors du retour de produits à Spirax Sarco, ils doivent fournir des informations sur les dangers éventuels ainsi que sur les précautions à mettre en œuvre du fait d'une contamination résiduelle ou d'un dommage mécanique présentant un risque pour la santé, la sécurité...
Page 7 Les calculateurs de débit M850 font partie d'un système de mesure du débit et sont utilisés avec la gamme de débitmètres Spirax Sarco : Gilflo, ILVA, débitmètres linéaires et plaques à orifices - Voir la section 4, "Présentation du système", dans IM-P333-26 qui illustre le système complet. Selon l'application, le calculateur peut également être fourni avec un transmetteur de pression différentielle, un transmetteur de pression et/ou un transmetteur de...

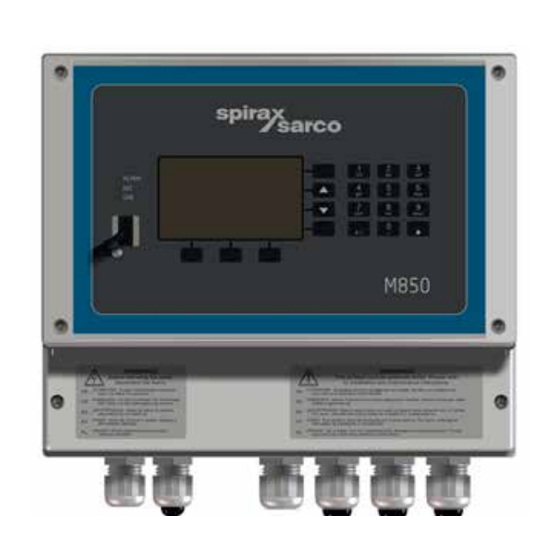

Page 8 2. M850 Le calculateur de débit M850 est disponible en version à montage mural, M850-W-x, et en version à montage sur panneau, M850-P-x. Nota : Tous les modèles doivent être montés à l'écart des sources de chaleur excessive, des sources d'interférences électriques et des zones exposées à...
Page 9 8.1 Instructions de montage du modèle mural M850-W-x 1. En respectant les dimensions indiquées sur la figure 8, percez 3 trous de diamètre adapté à recevoir des vis de 5 mm. 2. Retirez le couvercle de la boîte à bornes pour exposer les trous de montage inférieurs.
Page 10 Capot de montage inférieur Fig. 9 (accès par le compartiment à bornes) 3. Fixez une vis M5 sur la surface de montage supérieure. Laissez la tête de la vis dépasser de la surface, juste assez pour permettre de glisser la patte de fixation supérieure du calculateur de débit M850 par dessus. Vis de montage dépassant de la surface pour permettre de glisser la patte de fixation par dessus Patte de fixation supérieure (externe)
Page 11 8.2 Instructions de montage du modèle sur panneau M850-W-x: 1. Le montage du modèle sur panneau du calculateur de débit M850 nécessite une ouverture rectangulaire de 186 mm de large par 92 mm de haut. 2. Pousser le calculateur de débit M850 dans l'ouverture en vous assurant que le joint est bien en place.
Page 12 7. Les contacts relais doivent être alimentés par la même phase que l'alimentation secteur du produit. 8. Le calculateur de débit mural (M850-W-x) est conçu comme un produit à installation de catégorie III. 9. Le câblage doit être réalisé conformément à la norme IEC 60364 ou aux normes locales en vigueur.
Page 13 9.2 Important : Veuillez lire ces consignes générales de câblage secteur. 1. Les points de raccordement des câbles sont identifiés sur l'étiquette située sur la face intérieure du couvercle de la boîte à bornes. 2. Des fusibles peuvent être installés sur tous les conducteurs de phase. 3.
Page 14 Fig. 13 - Schéma de câblage - GILFLO, ILVA et Diaphragme Calculateur M850-W-x - Montage mural Fusible1A Alimentation 100-240 Vac Relais 1 (de 4) Contacts sans tension Relais 1 (de 4) 30 Vdc 0.1 A Relais 1 (de 4) 240 Vac 3 A...
Page 15 Fig. 14 - Schéma de câblage - GILFLO, ILVA et Diaphragme Calculateur M850-P-x - Montage encastrable 24 Vdc 8 W Max. Sortie 1 Sortie analoguique Sortie 1 RS485 A (+) RS485 Modbus RTU esclave B (-) RS485 Relais 1 (de 4) +24v Relais 1 (de 4) Contacts sans tension...
Page 16 PC séparé. Pour une mise en service rapide, le logiciel PC est utilisé et présenté dans ce manuel. La mise en service rapide suppose que le calculateur de débit M850 sera utilisé avec des débitmètres Spirax Sarco ILVA, Gilflo ou M410 (à diaphragme) utilisant tous une cellule à pression différentielle. Ce guide de démarrage rapide explique comment configurer les entrées de la cellule à...
Page 17 4. Un écran gris apparaît. Cliquer sur Fichier / Nouveaux paramètres, puis sélectionner le jeu d'unités de mesure, métrique ou impérial. Sélectionnez les unités. 5. Saisir le nom sous lequel vous souhaitez identifier le débitmètre dans l'application A, c'est à dire la Chaufferie. Cliquer sur Configurer l'installation.
Page 18 6. Sélectionner Le débit de vapeur et cliquer sur Suivant. 7. Sélectionner l'option souhaitée. Pour mesurer la vapeur saturée, vous pouvez utiliser un capteur de pression ou un capteur de température. Dans le cas de la mesure d'une vapeur surchauffée, un capteur de pression et un capteur de température sont tous deux nécessaires pour calculer la compensation de la densité.
Page 19 8. Sélectionner un appareil à pression différentielle et cliquer sur Terminer. IM-P333-27 MI Indice 5...
Page 20 9. Passer les deux écrans d'application principale suivants. 10. Sélectionner le type et la taille du débitmètre utilisé dans le menu déroulant (ILVA, Gilflo ou M410 [orifice, robinets à brides]). Entrer les coefficients F MAX et V à Z indiqués sur le certificat de calibrage fourni avec le débitmètre (ILVA et Gilflo) ou les informations figurant sur la languette du diaphragme.
Page 21 11. Passer à l'écran suivant (Valeur rD calculée). 12. Passer à l'écran suivant (Valeur qmD calculée). 13. Passer à l'écran suivant (Valeur qvD calculée). 14. Dans l'écran suivant, Valeur rD mesurée (il s'agit du capteur de pression), ajouter un titre, par exemple "Ligne de pression", et affectez la valeur à...
Page 22 21. Dans l'écran suivant (écran principal de l'Application A), cliquer sur l'icône Débit massique. L'icône devient jaune. 22. Cliquer sur la première ligne du tableau A. Le débit massique apparaît dans le tableau. Cliquer sur la première ligne du tableau. Le débit massique apparaît dans la ligne.
Page 23 23. Répéter l'étape 22 pour la pression. 24. Passer à l'écran suivant (Sorties 4-20 mA). 25. Dans l'écran suivant (Gestionnaire de substances), cliquer sur Terminer. La configuration est à présent terminée. Enregistrer le fichier sur votre PC, et copiez-le sur une clé USB. Vous pourrez ainsi charger le fichier sur le calculateur de débit M850.
Page 24 Graphique de la mise en service rapide Bienvenue Sélectionner la langue ä ä M850 Impérial ä ä Fichier / Nouveaux paramètres M850 Métrique ä ä Application Ajouter un titre dans Cliquer sur Configurer ä ä principale la case A l'installation Flux thermique Type d'application ä...
Page 25 Suite de la page 24 Suivant - Suivant ä Application principale Paramètres des applications principales TYPE Élément de Ajouter les coefficients Taille ä ä ä ä conduite du certificat de calibrage ILVA Ajouter les coefficients Gilflo Taille ä ä ä ä...
Page 26 Suite de la page 25 Passer à pD Passer à Hd Pd diff. Titre Unités (mbar) Affecter à l'entrée 1 ä ä Suivant Passer à t diff. Affectation Régler le capteur de pression Suivant ä ä Passer aux archives principales Écran principal de l'application Cliquer sur...
Page 27 15. Appendice Notification d'erreur des entrées de mesure Les erreurs associées à des canaux particuliers sont marquées avec des symboles appropriés sur l'écran. Symboles d'erreurs : Sonde RTD défaillante -II- Transducteur 4-20 mA défaillant, courant en dessous de 3,6 mA Transducteur 4-20 mA défaillant, courant au dessus de 22 mA Paramètres vapeur en dessous de la courbe de saturation (uniquement lorsque la détection de vapeur saturée est sur ON)
Page 28 SPIRAX SARCO SAS ZI des Bruyères - 8, avenue Le verrier 78190 TRAPPES Téléphone : 01 30 66 43 43 - Fax : 01 30 66 11 22 e-mail : Courrier@fr.SpiraxSarco.com www.spiraxsarco.com/global/fr IM-P333-27 MI Indice 5 09.16...
