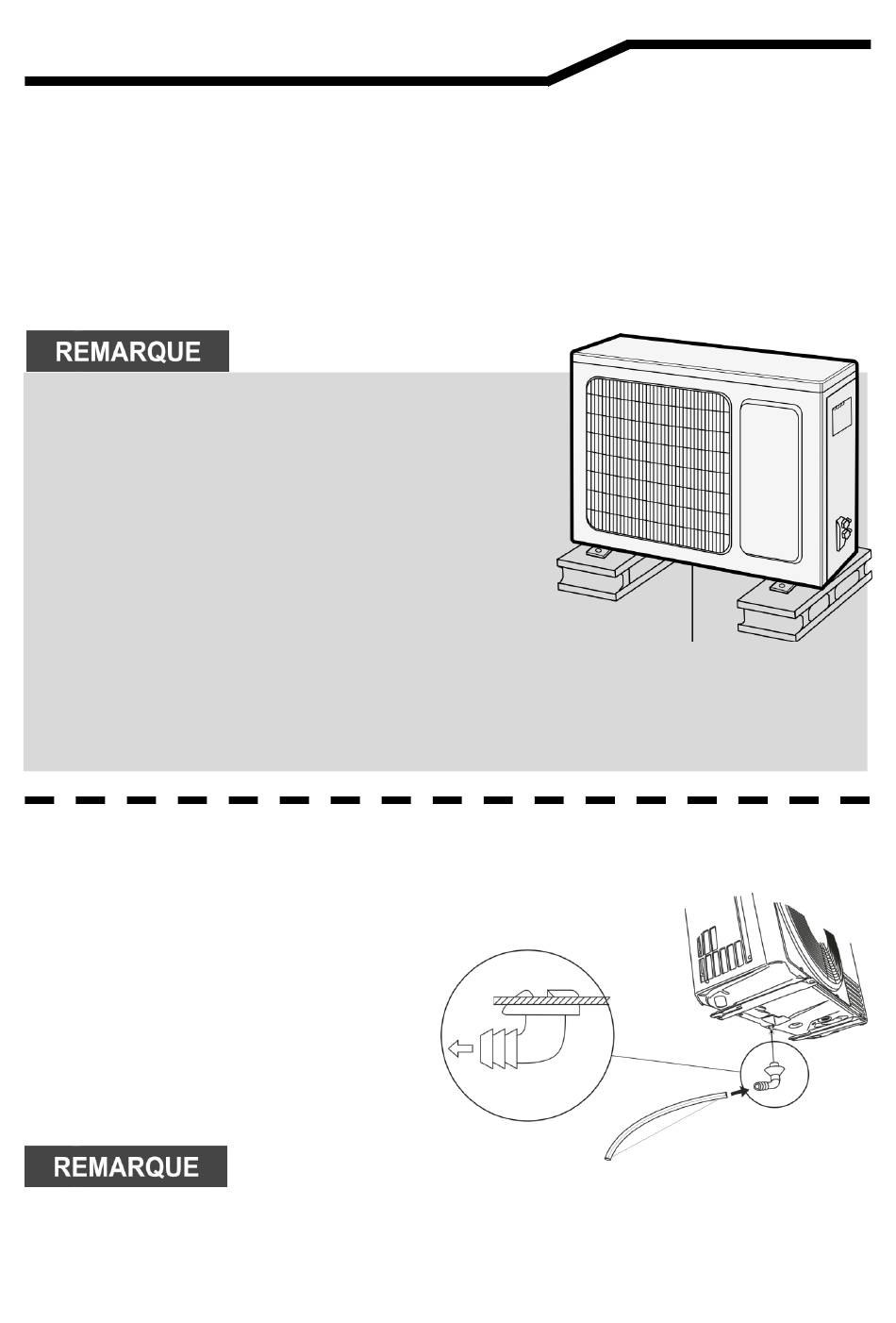

Installation de l'unité Extrérieure
Etape 1 :
Fixer le support de l'unité extérieure
Le support sera sélectionné en fonction des contraintes du lieu d'installation
1.
Sélectionnez l'emplacement en fonction de la configuration de l'habitat.
2.
Fixez le support de l'unité extérieure à l'emplacement sélectionné à l'aide de
fixations adaptées au matériau du bâti (visserie, boulonnerie, scellement...).
- Prendre des mesures de protection suffisantes lors de l'installa-
tion de l'unité extérieure.
- Assurez-vous que le support peut supporter au moins quatre fois
le poids de l'unité.
- L'unité extérieure doit être installée à au moins 3 cm au-dessus
du sol afin de pouvoir installer le système d'évacuation des con-
densats.
- Pour les unités avec une capacité de refroidissement de 2,3kW ~
5kW, 6 ancrages sont nécessaires.
- Pour les unités avec une capacité de refroidissement de 6kW ~ 8kW, 8 ancrages sont nécessaires.
- Pour les unités avec une capacité de refroidissement de 10kW à 16kW, 10 ancrages sont nécessaires
Etape 2 :
Installer l'évacuation des condensats
1. Connectez le raccord d'évacuation des
condensats dans le trou du châssis,
comme indiqué dans l'illustration ci-
contre.
2. Raccordez le tuyau des condensats
sur l'embout.
N'installez pas l'évacuation des condensats dans une zone extrêmement froide,
sinon, il pourrait geler et entraîner un dysfonctionnement.
Au moins 3 cm au dessus du sol
18
