4.2 Système de contrôle LCD et panneau de commande
L'appareil Allure est équipé en partie haute en façade d'un d'un tableau de commande. Grâce à ce
tableau de commande, les réglages du programme du module de commande peuvent être effectués
et le cas échéant modifiés. Le tableau de commande contient 4 touches et un écran de contrôle LCD.
Lors de la mise en marche de l'appareil Allure, tous les symboles sont affichés pendant 3 secondes à
l'écran de contrôle, simultanément, le fond de l'écran de contrôle s'allume en bleu pendant 30
secondes.
Le tableau de commande, ses boutons de commande et la signification des symboles et des
messages affichés à l'écran de contrôle LCD sont expliqués en détail au chapitre 6.
4.3 Thermostat modulateur Brink eBus à horloge numérique
Pour qu'un appareil Allure fonctionne bien, il faut que celui-ci soit relié à un thermostat modulateur
Brink eBus à horloge numérique. Ce thermostat modulateur à horloge numérique échange des
informations avec le module de commande de l'appareil Allure sur la base d'une communication eBus.
Le thermostat eBus à horloge numérique transmet, en fonction de la différence entre la température
qui règne dans un espace où se trouve ce thermostat et la température sélectionnée souhaitée, un
signal au module de commande qui entraîne une combustion dans l'appareil à la puissance souhaitée.
Le module de commande transmet également des signaux à ce thermostat eBus concernant l'état de
fonctionnement de l'appareil, par exemple à propos de l'intensité de la modulation, de la température
et des informations de dérangement. Le thermostat eBus veille à amener et à maintenir aussi vite que
possible la température de l'espace à la valeur souhaitée. Ceci est possible parce que l'appareil est
modulant, ce qui est favorable à une moindre consommation d'énergie et à un plus grand confort.
Pour le branchement de ce thermostat eBus à horloge numérique, voir le §5.7.2.
Pour les réglages du thermostat eBus à horloge numérique, voir la fiche d'instruction Brink Allure et le
mode d'emploi fourni avec ce thermostat d'ambiance.
Nota : Dans le cas d'une utilisation thermostat ebus et d'une sonde extérieure, cette dernière n'a
qu'une fonction lecture de température extérieure.

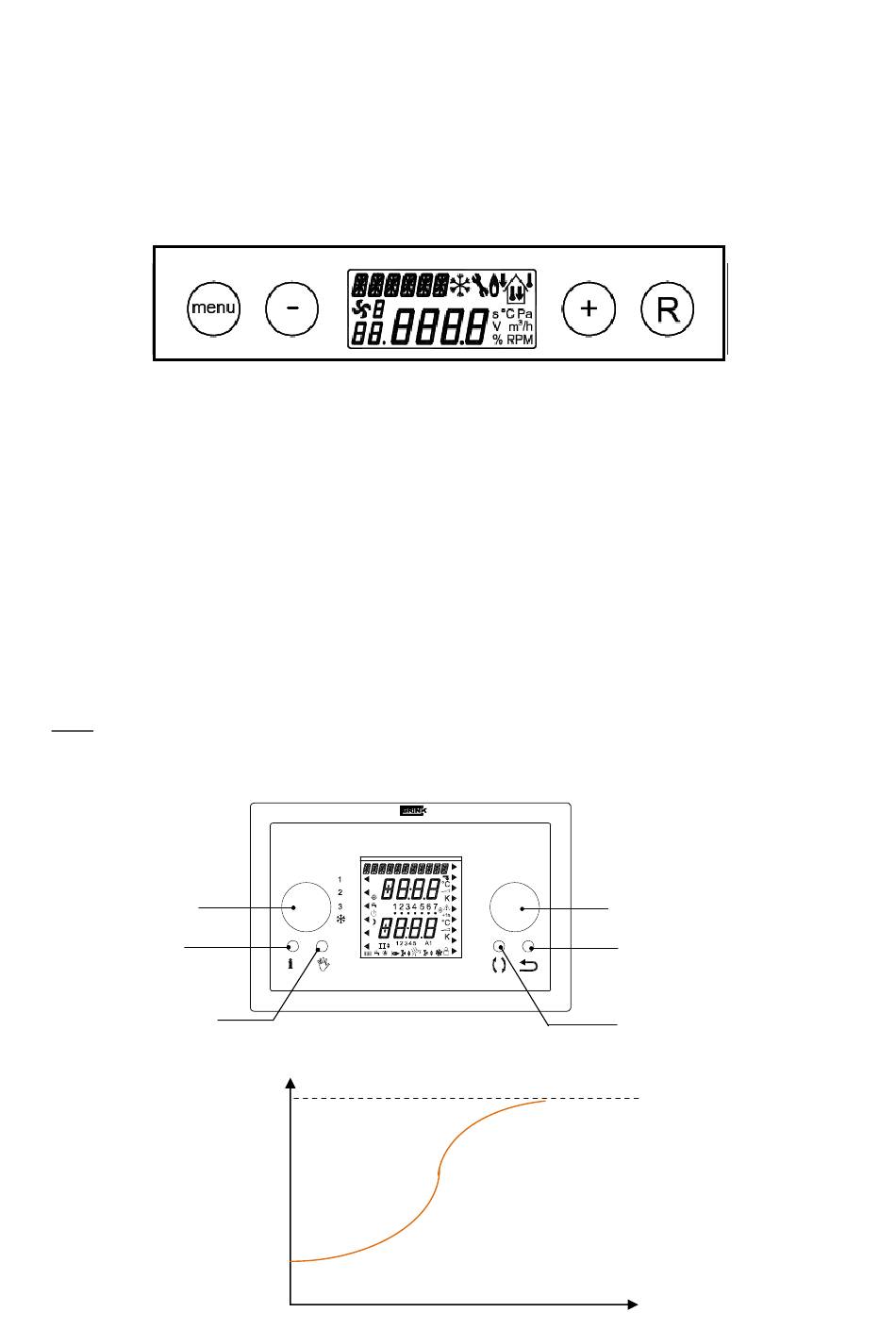

Bouton de réglage gauche pour
sélection de régime de ventilation
ou de refroidissement.
(Version refroidissement non
Disponible).
Bouton d'information
Bouton de commande manuelle
Principe de courbe de régulation :
Valeur Max T3 (60°C)
T°C de soufflage
8
Bouton de réglage droite
Sélecteur rotatif de température
ou de temps / Menu de sélection /
Confirmation par pression
Bouton 'Retour'
Bouton sélecteur d'appareil
Temps
