Le thermostat d'ambiance contact sec est connecté sur les contacts X4-11 et X4-12 de la prise
(démontable) X4 (voir croquis 'TH ci dessous).
L'inversion du branchement des câbles du thermostat sur la prise n'a pas d'influence sur le
fonctionnement de l'appareil.
Le réglage considère la liaison de ces branchements de thermostat comme le branchement d'une
Commande marche/arrêt.
Le réglage du paramètre 23 doit être sur 1 (réglage usine) pour l'application d'un thermostat
d'ambiance contact sec. Pour un aperçu des valeurs de réglage, voir le chapitre 12.
Le fonctionnement du thermostat eBus et du thermostat d'ambiance contact sec sont décrits
aux § 4.3 et § 4.4.

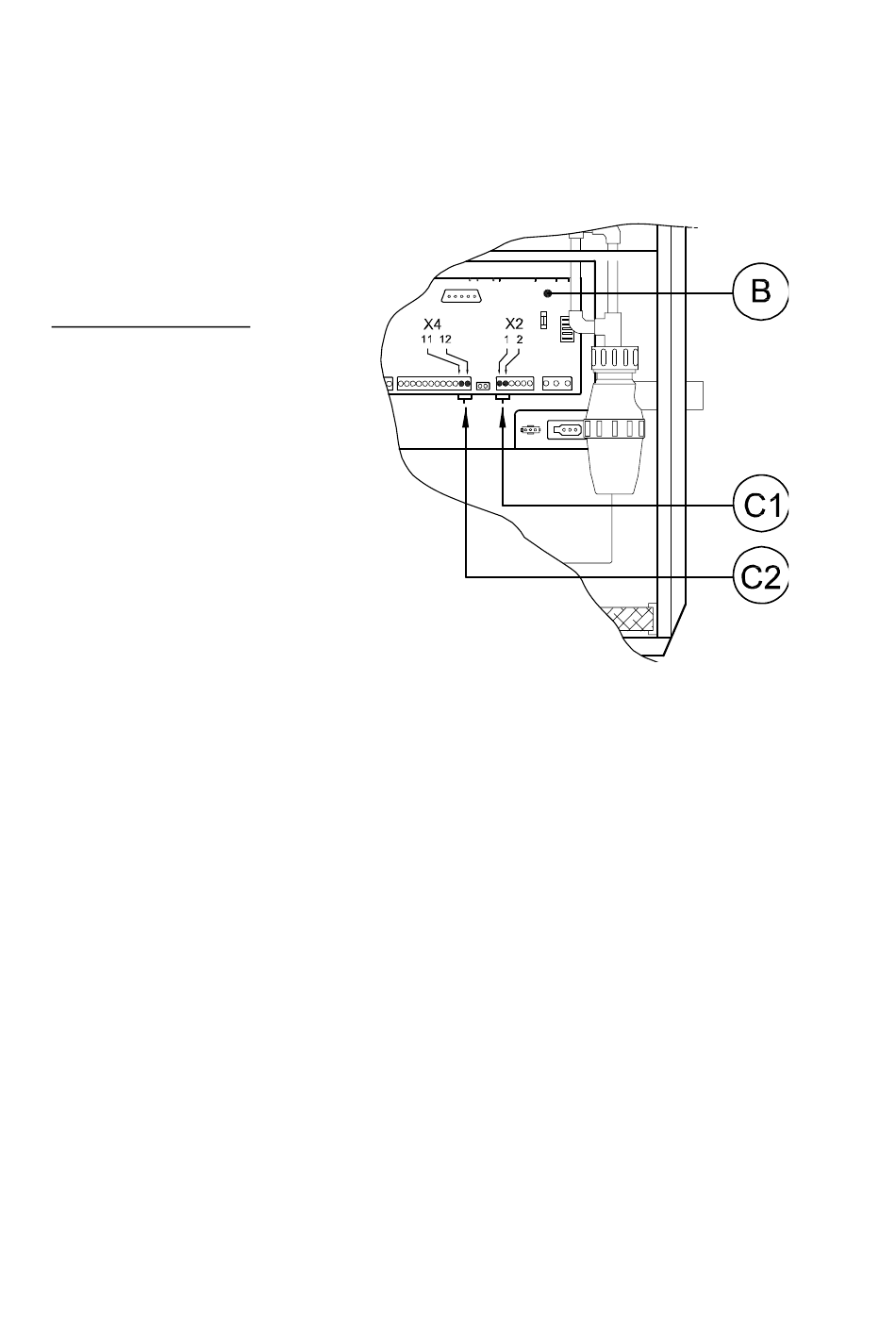

B = Boîtier de commande
C1 = Branchement du thermostat
eBus à horloge numérique
C2 = Branchement thermostat d'ambiance
contact sec.
Veiller aux points suivants lors de l'installation du thermostat d'ambiance :
• Montage :
- Mettre le thermostat d'ambiance de niveau,
- Le placer environ à 1,65 mètre du sol,
- Le placer dans un endroit bien accessible pour la circulation normale de l'air
autour de ce thermostat,
- Ne pas le placer contre un mur extérieur.
• Ne pas exposer le thermostat d'ambiance :
- A l'influence des fenêtres,
- Aux rayons du soleil,
- Aux courants d'air des portes,
- A l'air des grilles d'aération,
- A des appareils électriques qui dégagent de la chaleur.
5.7.3 Branchement et mise en place de la sonde thermostatique (T3)
Afin de faire fonctionner de manière optimale le réglage électronique de l'appareil Allure, il importe que
la sonde thermostatique T3 soit installée au bon endroit dans la conduite de soufflage d'air. La sonde
thermostatique doit être installée dans un endroit de la conduite principale d'air pulsé, ou dans le
diffuseur multi sorties, ou de la conduite d'air qui débouche dans la pièce où se trouve le thermostat
d'ambiance, et là où la température de l'air pulsé peut être mesurée de façon fiable. En cas de
conduites à air bien isolées, la température de l'air pulsé mesurée par la sonde thermostatique doit
être environ la même que celle de la température de l'air à la sortie des grilles. La température
mesurée dans l'appareil avec la sécurité maximale sera un peu plus élevée. La température de l'air
pulsé n'est pas répartie de façon homogène dans le diffuseur d'air chaud. Si la sonde thermostatique
est placée trop près ou trop loin de l'appareil, il sera donc difficile de mesurer la température exacte
qui règne dans les conduites.
Croquis 'TH'
23
