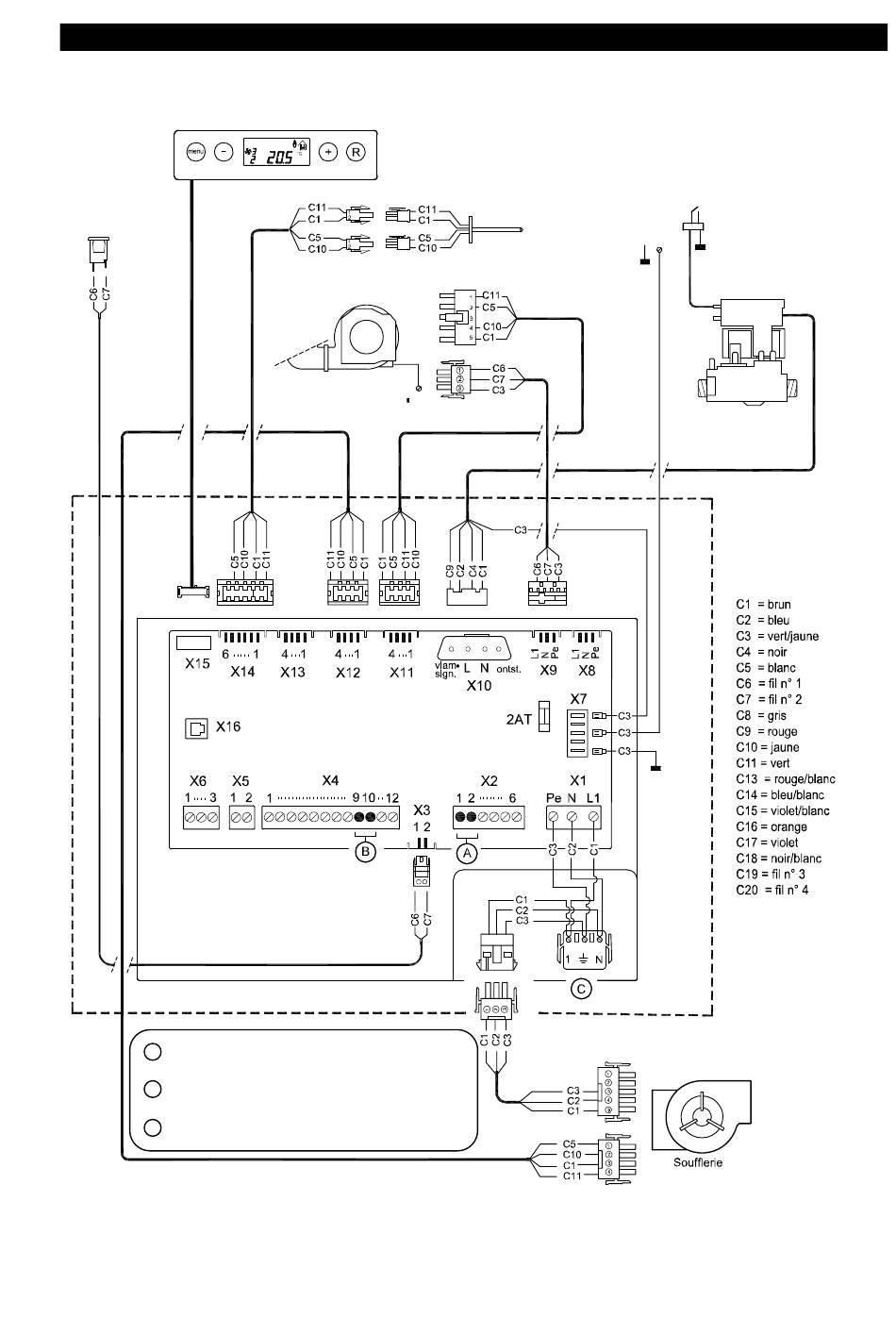

10.1 Schéma de câblage
Écran et tableau de commande
Non utilisé
Branchement
ordinateur
Branchement thermostat d'ambiance (X2-1 & X2-2)
A Branchement du thermostat eBus (X2‐1 & X2‐2)
(Penser à la polarité !)
(Penser à la polarité)
B Branchement sonde de température d'air T3
Branchement sonde tempér. d'air. (X4-9 & X4-10)
(X4‐9 & x4‐10)
Branchement alimentation 230V.
C Branchement alimentation électrique 1*230V

SCHEMAS ELECTRIQUES

Ventilateur des gaz
Extracteur des
brûlés
fumées
50
Sécurité
maximale
ventilateur
Électrode d'allumage
Clapet de
Electrovanne
sécurité
gaz
