5.1 Installation - généralités
5.1.1 Mise en place de l'appareil
Pour ouvrir l'appareil, il faut tirer vers soi les deux angles de couleurs gris pour accéder aux vis de
fixation de la porte. Il est alors possible d'ôter la porte de l'appareil après avoir dévissé les vis.
Il faut tenir compte des points suivants lors de la mise en place du générateur d'air chaud :
• Positionner l'appareil aussi près que possible des voies d'évacuation des gaz brûlés et d'admission
d'air pour la combustion.
• Positionner l'appareil autant que possible entre ces deux conduites.
• Positionner l'appareil dans un endroit accessible où il y a assez de place pour l'entretien.
• Positionner l'appareil dans un local où il n'y a pas risque de gel.
La reprise d'air peut s'effectuer dans 'le local chaufferie' (sans créer de dépression) si le générateur
est installe en type "C".
À cet égard, il est nécessaire que 'le local chaufferie' soit en communication ouverte avec le reste de
l'habitation. (Grille de décompression).
• Le générateur Allure doit être positionné sur son caisson de reprise d'air. Voir croquis ci dessous.
• Installer l'appareil de niveau et avec des fixations anti-vibration.

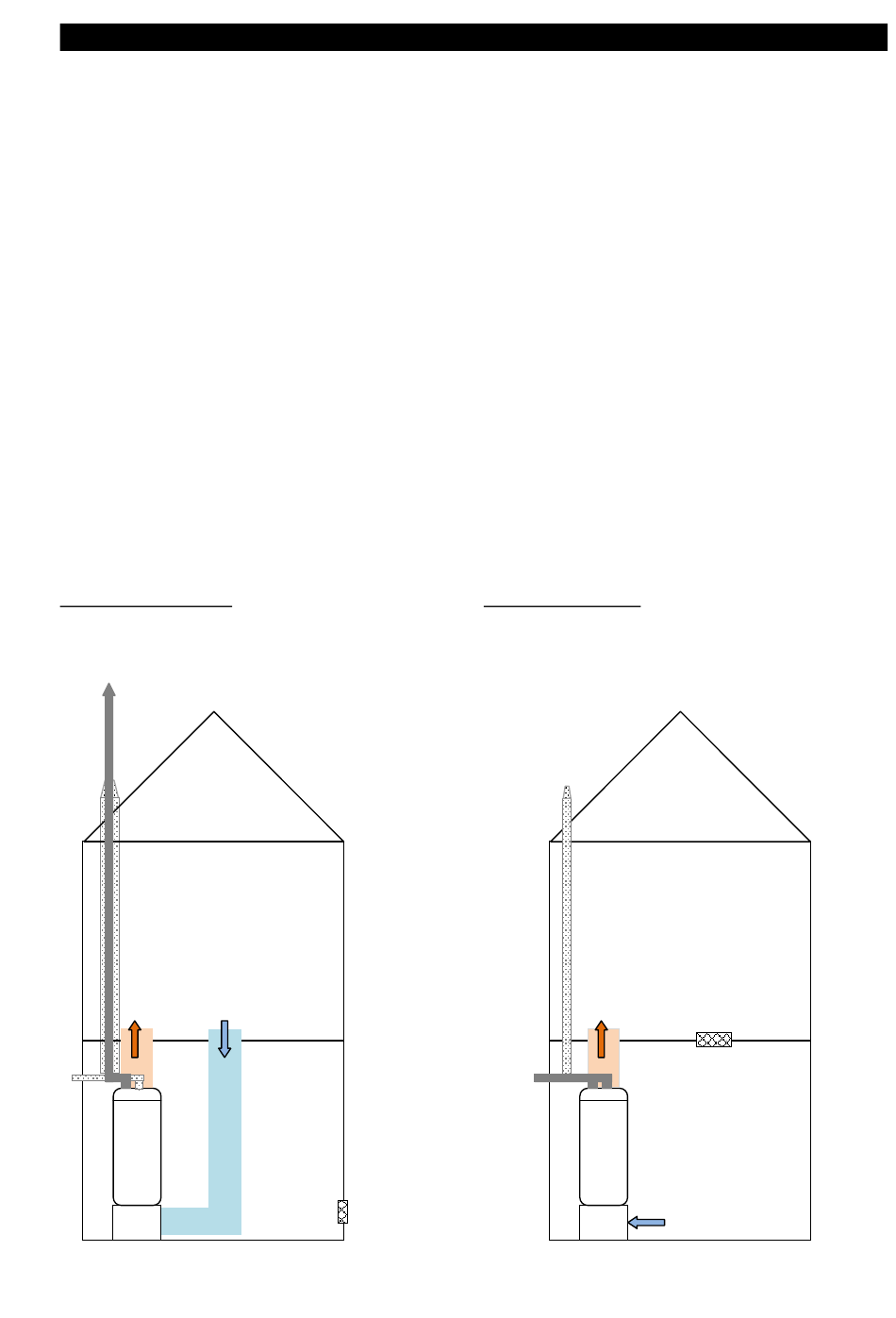

Reprise d'air par gaine
Fumée type B22 avec ventilation basse en chaufferie
Ou
Fumée type C32/C12 sans ventilation en chaufferie.
B22
C32
Local à
chauffer
C12
INSTALLATION
Fumée type C32 sans ventilation basse en chaufferie mais grille de décompression.
Ou
Fumée type C12 sans ventilation basse en chaufferie mais grille de décompression.
Local
'chaufferie'
Ventilation
basse
Reprise d'air en vrac
C32
C12
11
Local à
chauffer
Grille de
décompression
Local
'chaufferie'
