5.3 Montage d'un kit ventouse concentrique façade (C12) fourni en option.
• Le terminal, l'adaptateur et le coude sont livrés séparément en option. L'adaptateur doit être installé
directement sur l'appareil.
• Les conduits concentriques d'admission d'air et d'évacuation des gaz brûlés doivent être montés sur
l'adaptateur avec une pente minimale de 3° (55 mm par 1000 mm) en cas de tracé horizontal.
• Il faut éviter, lors de la fixation du matériau synthétique d'admission d'air et d'évacuation des gaz
brûlés, que ce matériau synthétique soit trop serré dans le collier. La dilatation du matériau
synthétique dans le sens longitudinal due aux variations de température doit rester possible.
• En cas de raccourcissement, le tube intérieur du matériau synthétique du dispositif concentrique
d'admission de l'air et d'évacuation des gaz brûlés doit être coupé à 10mm de plus que le tube
extérieur.
• Après raccourcissement du matériau synthétique du dispositif d'admission de l'air et d'évacuation
des gaz brûlés, les sections doivent être ébarbées.
5.4 Raccordement aéraulique
Des diffuseurs d'air chaud 'D'sont des accessoires pour la série Allure. Ils sont installés au-dessus de
l'appareil. Des bandes profilées en S sont disponibles pour la fixation des diffuseurs d'air chaud.
Les conduites à air chaud sont connectées sur le diffuseur d'air chaud.
Il faut observer les points suivants pour le branchement des conduites :
• Installer un volet de réglage sur chaque sortie du diffuseur d'air chaud ou de la conduite générale.
• Isoler toutes les conduites à air chaud de même que les supports de grilles et la conduite d'arrivée
d'air.
• Déposer une couche d'imperméabilisant pour éviter que le matériel isolant ne prenne l'humidité de
l'air environnant.
• Installer toujours les conduites de retour de façon à ce qu'elles ne deviennent pas des éléments
produisant du bruit ; donc pas de connexion perpendiculaire entre deux conduites.
• Brancher la gaine de reprise :
La gaine de reprise d'air se raccorde à droite ou à gauche sur le caisson de reprise qui est lui-même à
positionner sous le générateur ALLURE.
• Dans le cas d'un reprise d'air en vrac, une plaque acoustique de retour peut être livrée en option.
• Il est nécessaire d'équiper le générateur d'un filtre qui est fourni d'origine.

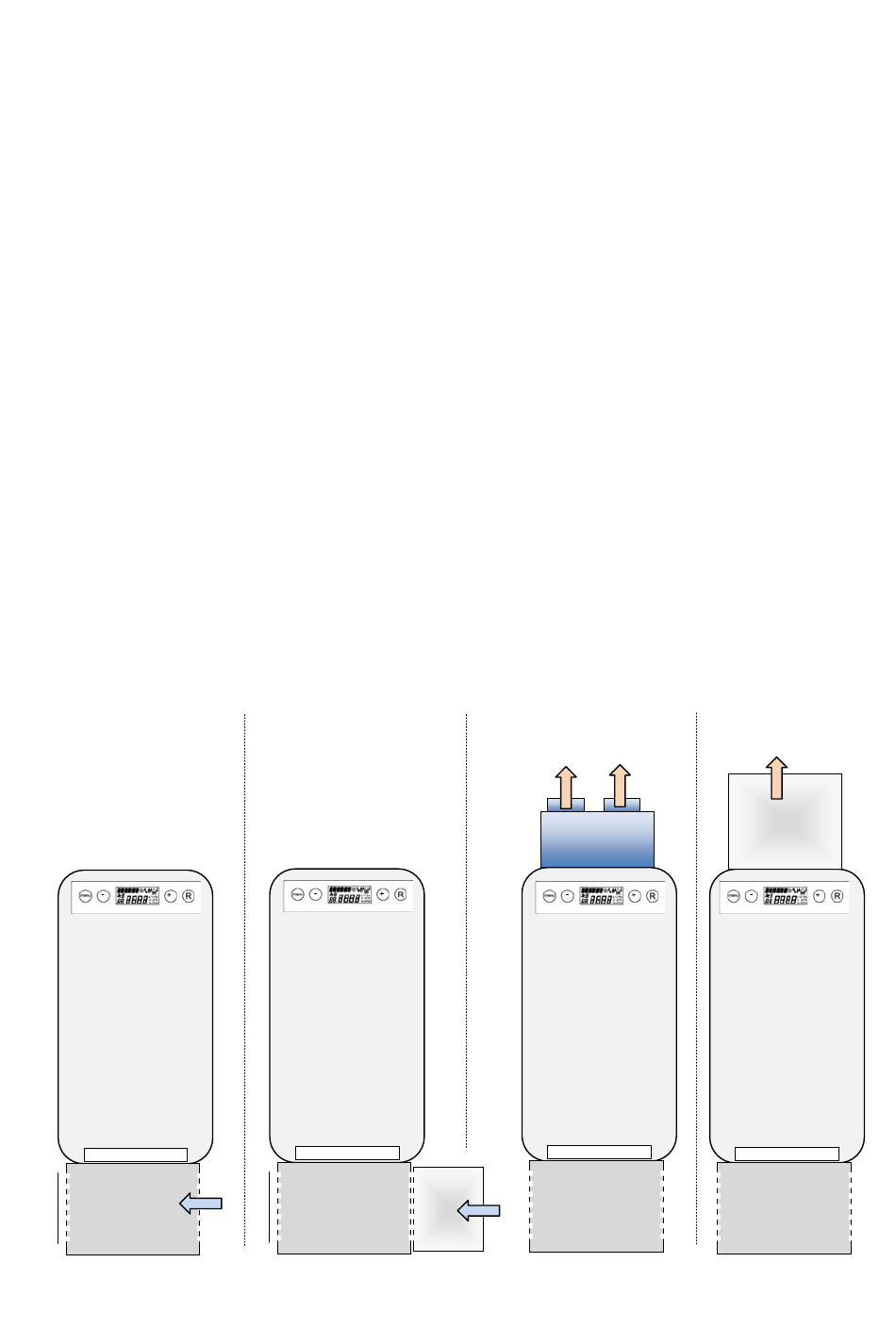

5.4.1 Aperçu des possibilités de raccordement
Reprise vrac droite ou gauche Reprise gaine droite ou gauche
Panneau d'obturation fourni
Section de reprise :
Ouverture : 223*650
Cadre fixation gaine non fourni
Soufflage sur diffuseur multi sorties
Diffuseur en option :
Trou pour sonde T3 prévu
D
19
Soufflage par gaine
Cadre sur appareil
Prévoir fixation sonde
