Pour accéder aux paramètres 2,3 et 4 dans le menu de réglage, voir les points 7 à 10 au §6.4.
Pour avoir un aperçu général de toutes les valeurs qu'un installateur peut régler, y compris les
réglages de base et les plages de réglage, voir la liste générale des valeurs de réglage au
chapitre 12.
Si le débit d'air n'est pas réglé conformément aux spécifications du modèle, l'appareil Allure ne
fonctionnera probablement pas de façon optimale.
7.5 Réglage du débit d'air sur les grilles
Régler le thermostat d'ambiance 5°au dessus de la température ambiante, de sorte que l'appareil ait
une combustion maximale.
1. Mettre le bouton de sélection du thermostat d'ambiance à la position 3 (ventilation à régime élevé),
de façon à ce que le débit maximum réglé soit atteint. Le système doit s'être stabilisé avant que le
réglage ne soit poursuivi. Pour le fonctionnement du bouton de sélection du thermostat d'ambiance
voir le §4.3.
2. Contrôler sur toutes les grilles et toutes les ouvertures munies d'un compteur de flux d'air ou d'un
compteur de vitesse si les formules suivantes pour la quantité d'air sont vérifiées :
Généralement :
passage libre de la grille x 60
Pour les grilles d'admission 57 x 305 :
Pour les grilles d'admission 102 x 305 :
3. Commencer le réglage par les grilles qui présentent la plus grande variation positive par rapport à la
quantité d'air calculée souhaitée. Recommencer l'opération pour toutes les grilles.
4. Contrôler en dernière instance la première grille réglée et mesurer de nouveau toutes les grilles si
une variation subsiste.
5. Bloquer à l'aide de la vis de réglage l'ouverture maximale sélectionnée lorsque la grille libère la
quantité d'air souhaitée.
6. Régler les positions définitives du clapet de la conduite.
7. Remettre le bouton de sélection du thermostat d'ambiance dans sa position initiale.
7.6 Détermination de la courbe du système 'CURVE'
Définir le débit d'air à la pression correspondante du ventilateur dans la mémoire (= courbe du
système) avec filtre propre.
Si cela est effectué avec un filtre encrassé, l'indication du filtre réagira trop tard.

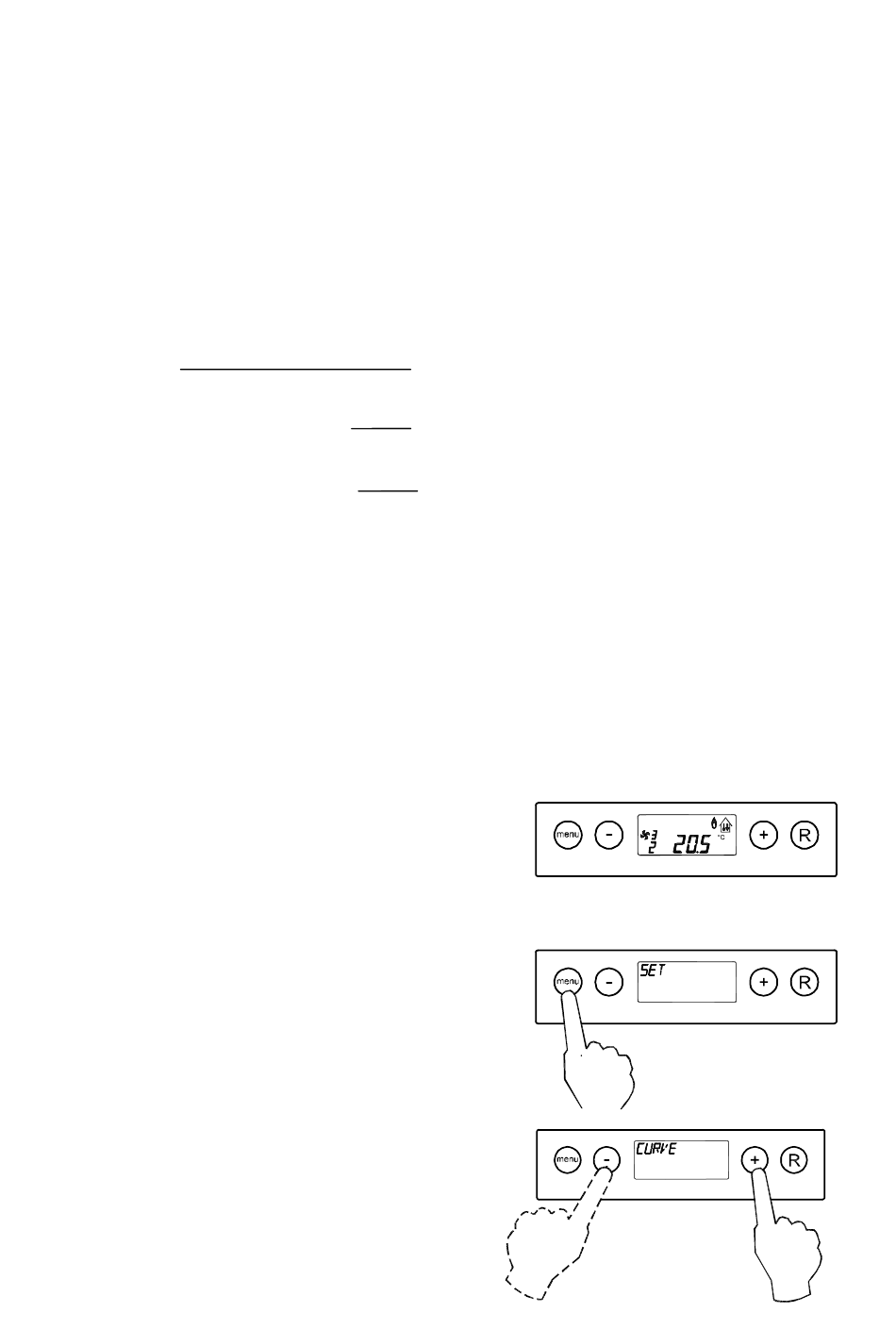

1 Appuyer à partir de la situation de service 1x sur la touche
"MENU"
L'écran se trouve alors sur le programme de réglage.
2 Sélectionner avec les touches '-' et '+' le menu 'CURBE'.
m
/h
3
m
/h
3
0,72
m
/h
3
1,32
= m/min.
= m/min.
= m/min.
39
1x
3
