3. PREMIÈRE INSTALLATION
Lorsque le Cultipack seeder est utilisé pour la première fois, il doit être installé de la manière
suivante : (voir Figure 5)
1. Faites glisser les tambours avec les rondelles en fonte (10) sur l'essieu (11) du
motoculteur à deux roues. Commencez par l'anneau le plus étroit, d'une demi-
épaisseur. Les boulons et les écrous qui fixent les rondelles doivent être orientés vers
l'extérieur.
2. Verrouillez les tambours des deux côtés avec les clips (12).
3. Accouplez la mâchoire d'attelage (1) au motoculteur à deux roues à l'aide des
goupilles (2).
4. Verrouillez les goupilles avec les deux boulons (4) et les deux écrous (3).
5. Reliez le point d'articulation (5) à la mâchoire d'attelage (1) à l'aide de la goupille (6).
6. Verrouillez la goupille (6) avec le boulon (7) et l'écrou (8).
7. Montez le support de racleur (13) avec les boulons (9) et les écrous (14).
8. Réglez les racleurs à l'aide des boulons et des écrous de manière à ce qu'il y ait un
espace d'environ 6 à 10 mm entre les rondelles en fonte (10) et le racleur.

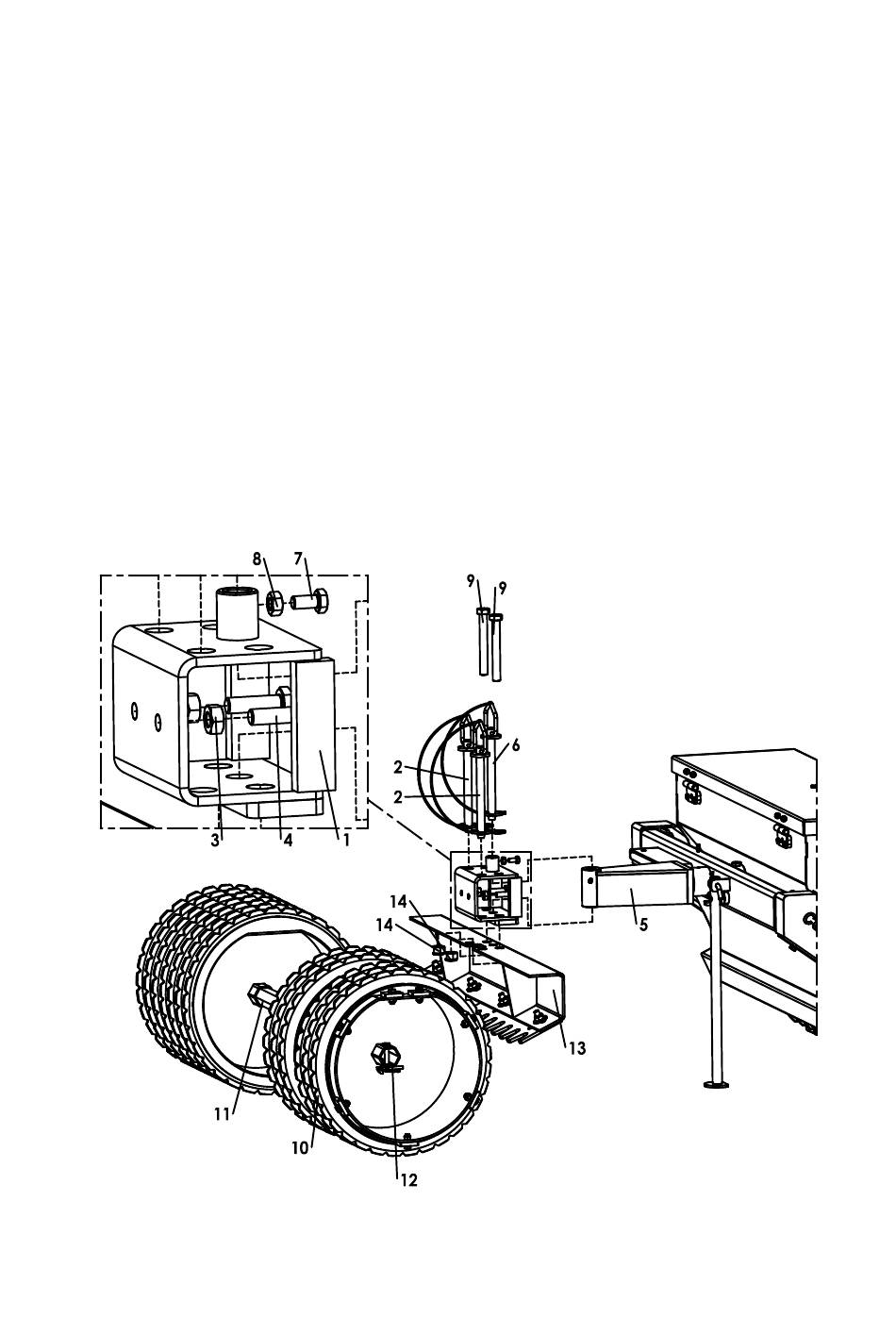

Figure 5
10
