IV.10 / Raccordement du MODBUS (voir paramétrage chapitre V.8.3)
MODBUS RS485 : Utiliser du câble blindé 2 paires croisée type BELDEN 8723 ou équivalent pour raccorder la BMS au
régulateur (à raccorder sur port 1 (BANE) / raccorder blindage sur N et ne pas raccorder E)
Impossible si ED-Touch ou REPETITEUR
IV.11 / Raccordement du Repetiteur (voir paramétrage chapitre V.8.2)
Vous êtes dans l'obligation de passer par un répétiteur dans les cas où vous souhaiteriez raccorder :
Plus d'un coffret de régulation sur le même écran (maximum 6)
•
Une commande à distance à plus de 100m
•
Dans ce cas vous pourrez déplacer jusqu'à 1 kilomètre la commande à distance. Câbler la communication avec du câ-
ble blindé 2 paires croisée type BELDEN 8723 ou équivalent entre le répétiteur au régulateur. Câbler l'alimentation en
230V monophasé.
Raccorder sur le port 1 les fils de la façon suivante :

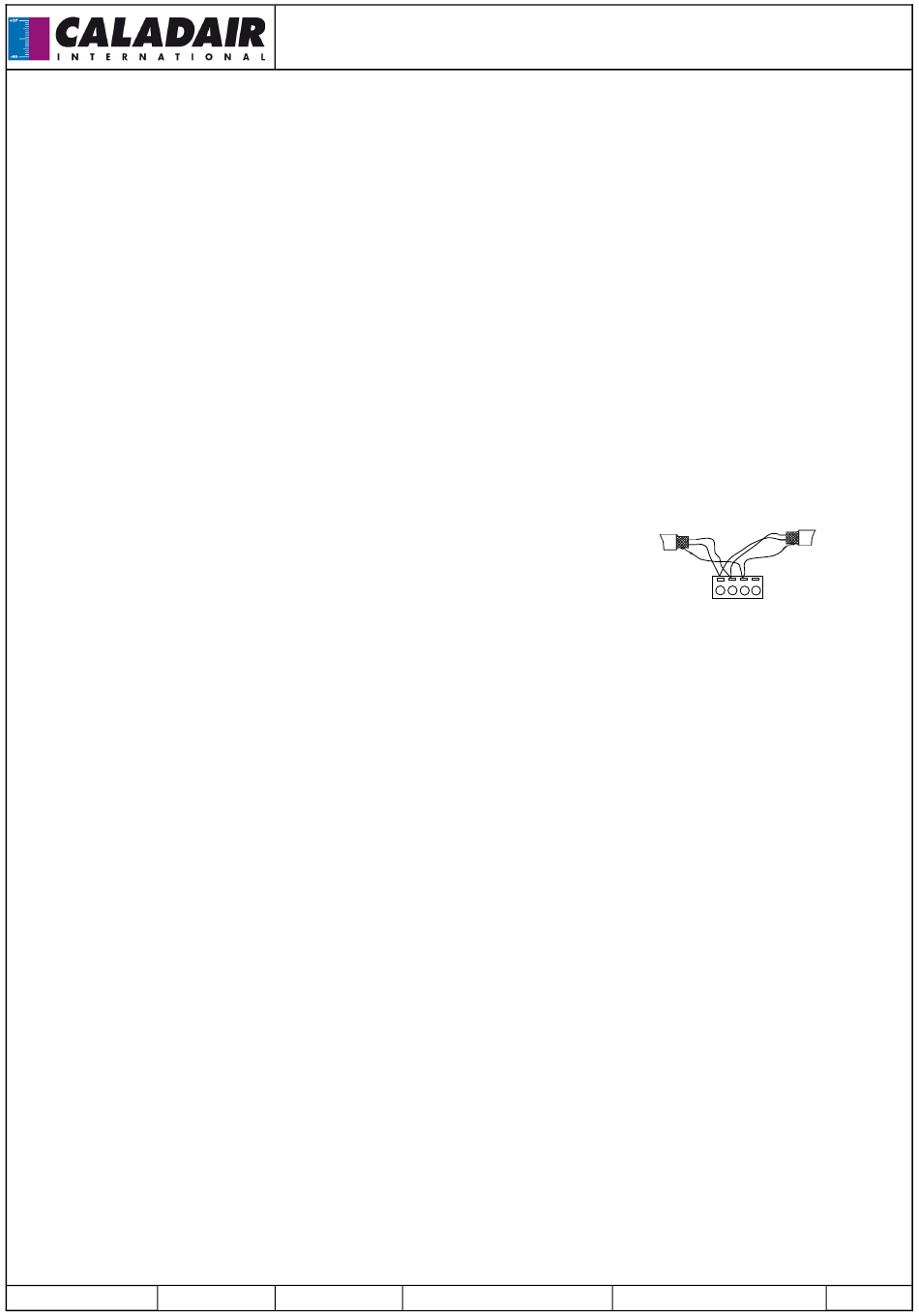

B du répétiteur sur la borne B du coffret de régulation (fil du câble blindé comme sur le schéma ci dessous)
•
A du répétiteur sur la borne A du coffret de régulation (fil du câble blindé comme sur le schéma ci-dessous)
•
N du répétiteur sur la borne N du coffret de régulation (blindage du câble blindé comme sur le schéma ci-
•
dessous)
Alimentation 230V monophasé à prévoir sur repetiteur
•
Impossible si ED-Touch ou MODBUS
MS-CER-001
Ind A
maj 13/01/2015
®
EVENTYS
Créé par JC
BANE
port1
Validé par AR
13 / 32
