NOTICE D'UTILISATION ET DE MISE EN SERVICE
Raccorder les batteries comme indiquées aux chapitres IV.12, IV.14
Positionner la sonde d'humidité de gaine au soufflage ou à la reprise, en fonction de votre mode de contrôle d'humidité. Dans
le cas d'un contrôle de l'humidité d'ambiance pour une centrale simple flux sans recyclage, positionner une sonde d'humidité
d'ambiance dans votre bâtiment. Celle-ci devra être installé à un emplacement neutre (non perturbé par des effets extérieurs)

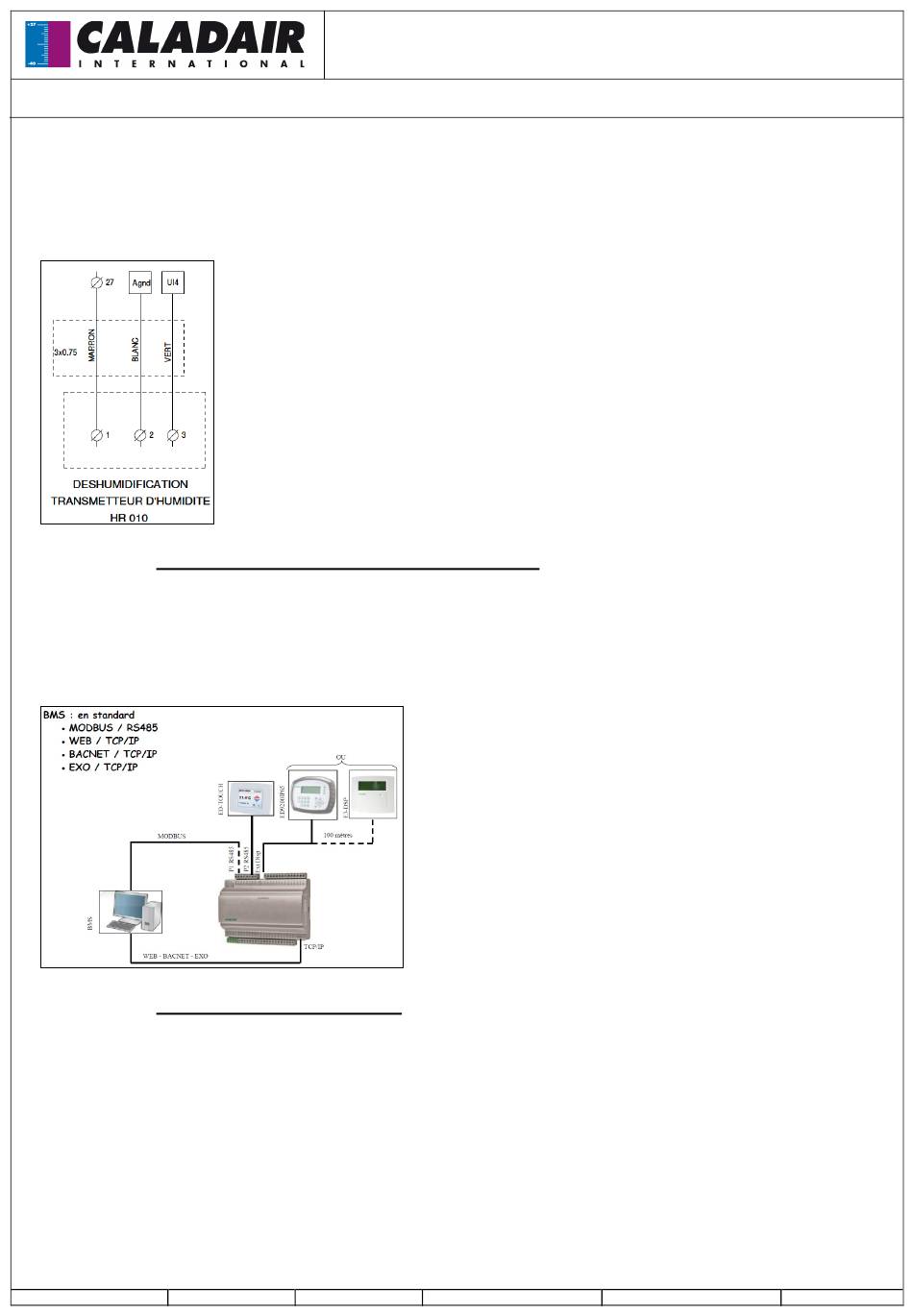

Raccorder la sonde d'humidité de la façon suivante
IV.19.
Raccordement du MODBUS / WEB / BACNET
(voir paramétrage chapitre V.6.b)
MODBUS RS485 : Utiliser du câble blindé 2 paires croisée type BELDEN 8723 ou équivalent pour raccorder la BMS au
régulateur (à raccorder sur port 1 (BANE) / raccorder blindage sur N et ne pas raccorder E)
BACNET de type BACS TCP/IP : à raccorder sur le port TCP/IP
WEB : à raccorder sur le port TCP/IP
IV.20.
Raccordement du Repetiteur
(voir paramétrage chapitre V.6.b.2)
Vous êtes dans l'obligation de passer par un répétiteur dans les cas où vous souhaiteriez raccorder :
Plus d'un coffret de régulation sur le même écran (maximum 6)
o
Une commande à distance à plus de 100m
o
Dans ce cas vous pourrez déplacer jusqu'à 1 kilomètre la commande à distance. Câbler la communication avec du câble blindé
2 paires croisée type BELDEN 8723 ou équivalent entre le répétiteur au régulateur. Câbler l'alimentation en 230V monophasé.
Raccorder sur le port 1 les fils de la façon suivante :
B du répétiteur sur la borne B du coffret de régulation (fil du câble blindé comme sur le schéma ci dessous)
o
A du répétiteur sur la borne A du coffret de régulation (fil du câble blindé comme sur le schéma ci-dessous)
o
N du répétiteur sur la borne N du coffret de régulation (blindage du câble blindé comme sur le schéma ci-dessous)
o
Alimentation 230V monophasé à prévoir sur repetiteur
MS-CDF-009
Ind C
Maj. 14/09/2015
NEOTIME
Centrale double flux haute efficacité
Créé par : JC
®
Validé par : AR
Page 18/48
