INSTALLATION
AIDE-MÉMOIRE POUR
L'INSTALLATION
Avant d'installer le système d'evacuation
s'assurer que le le registre est ouvert et securer
pour éviter le registre de tomber vers le bas
et d'écraser le conduits. Installer l'appareil en
suivants les étapes ci-dessous:
1) Dégagement aux matériaux combustible
(consulter les sections «Dimensions minimales du foyer»
et «Dégagements»).
2) Brancher au système d'alimentation en gaz.
(consulter la section « Installation du système d'alimentation
en gaz »).
3) Installer le conduit fl exible au conduit de
raccordement.
(consulter la section «Installation du
conduit intérieur »).
4) Glisser l'appareil à mi-chemin dans le foyer.
5) Tirer l'entrée du conduit de raccordement
par la ferrure coniques et attacher a plat
d'avant.
(consulter la section «Installation du conduit
intérieur »).
6) Glisser l'appareil entièrement dans le foyer.
7) Vérifi er la pression du gaz
. Vérifi er la réglage
«vérifi er la pression du gaz »)
du débit d'air
(consulter la section «Réglage du débit
d'air d'un foyer encastrable »).
8) Installer les caractéristiques standard
et optionnelles. Consulter les sections
suivantes:
a. Panneaux de brique
b. Ensemble de bûches
c. Façade et garnitures
d. Vitre plat
e. Garniture de porte plat
f.
Grilles d'aération plat
g. Vitre en Saillie
h. Grilles d'aération en saillie
i.
Garniture de porte en saillie
j.
Pare-étincelles
k. Façade en Fonte de Hampton
l.
Grilles d'aération en Fonte de Hampton
m. Interrupteur Mural Optionnel
n. Télécommande Optionnel
9) Faire une dernière vérifi cation: Avant de
quitter le domicile du client, s'assurer que
l'appareil s'allume correctement et lui en
expliquer le fonctionnement en détail.
a) Chronométrer l'appareil afin de
s'assurer, que l'allure de chauffe est
adéquate.
b) Au besoin, régler l'entrée d'air primaire
pour éviter que les flammes ne
produisent de carbone.
c) A s s u r e r q u e l ' a p p a r e i l e x h a l e
correctement.
U32-5 Foyer à gaz encastrable
SUPPLÉMENTAIRES POUR
MAISONS MOBILES ET
PRÉFABRIQUÉES
1) S'assurer de ne pas affaiblir ni couper des
éléments structuraux lors de l'installation.
2) Tout appareil doit être relié à la terre avec
d'une tige de mise à la masse spéciale no
8 fourni.
3) L'appareil doit être ancré au plancher avec
les méthodes de ancrage fournies.
MATÉRIAUX REQUIS
Cet appareil de chauffage peut fonctionner
sans courant alternatif 120 volts. En cas de
panne de courant, le brûleur, le thermostat et la
télécommande continuent de fonctionner. Seul
le ventilateur nécessite du courant alternatif 120
volts. Branchez la corde de 3 fi ls à un réceptacle
approprié. Ne jamais couper la borne de mise
à la terre. Une fois lié à 120 volts, ce foyer doit
être raccordé électriquement et mis à la terre
conformément aux codes locaux, En l'absence
de codes locaux, utilisez la version courante
du code électrique canadien CSA C22.1 au
Canada ou le ANSI/NFPA 70-1996 national
electrical code aux États-Unis.
NOTE : Cette appareil est équipée d'un ther-
(consulter la section
modisc de sonde du chaleur qui empêchera
l'opération du ventilateur jusqu'à ce que
l'appareil atteigne la température correcte.

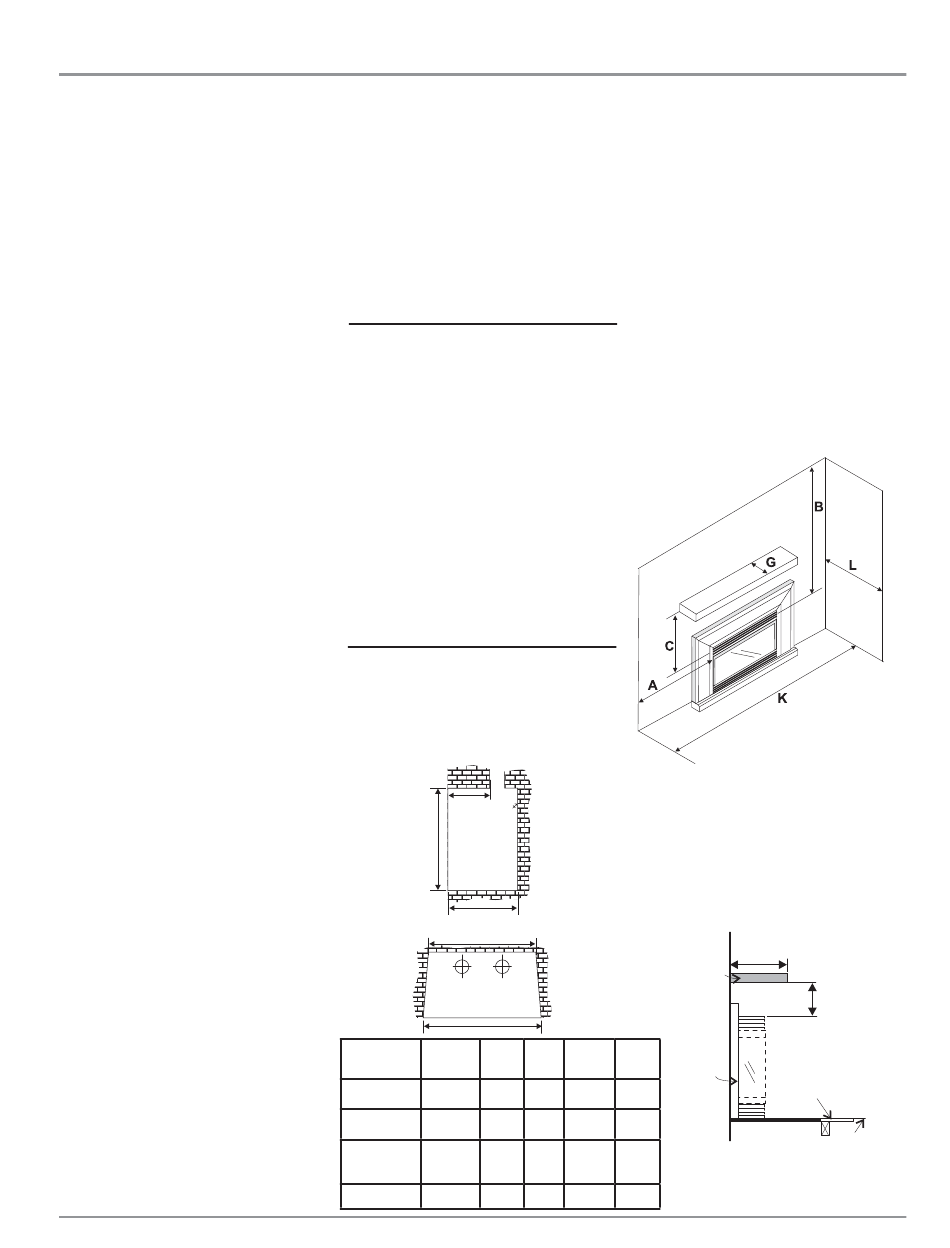

DIMENSIONS
MINIMALES DU FOYER
Le tableau suivant indique les dimensions
minimales ainsi que les dégagements à
respecter pour le foyer à gaz encastrable:
Façade à pare-
ment biseauté
Façade à pare-
ment mouluré
Façade en
fonte de
Hampton
Pare-étincelles
EXIGENCES
A
B
C
D
E
Profondeur
Hauteur
Profon-
Largeur
Maximum
deur
(arrière)
du Linteau
B
C
D
9"
22"
14"
22-1/2"
10"
22"
15"
22-1/2"
9"
22"
14"
22-1/2"
9"
22"
14"
22-1/2"
DÉGAGEMENTS
MINIMALE AU MATÉRIAUX
COMBUSTIBLES
Aparir du Foyer encastrable
Côté
A
Plafond
B
Manteau
C
Profondeur max du manteau
G
Largeur min. d'alcôve
K
Profondeur max. d'alcôve
L
* Aucun âtre nécessaire
Schéma 1
DÉGAGEMENTS DE MANTEAU
AVEC VITRE PLAT OU EN
SAIILLIE DANS UN FOYER
EN MAÇONNERIE OU
PRÉFABRIQUÉ
12" Max.
G
Mantle
Largeur
(avant)
E
Faceplate
Combustible
Flooring
26-1/2"
29"
26-1/2"
Schéma 2
26-1/2"
10" / 255 mm
47.5" / 1205 mm
see Dia. 2 & 3
12" / 305 mm
(voir schéma 2)
48" / 1220 mm
36" / 915 mm
C
Flush
with
Floor
7
