Permet de brancher le connecteur du cordon d'interface mini-SAS au fond de panier pour prendre en charge
les ports HDD 4 à 7.
3
Connecteur du module flash Thunderbolt
Permet de connecter un module de mémoire Thunderbolt (ci-après dénommé module TMM).
Fond de panier d'unité remplaçable à chaud
Votre serveur est équipé de l'une des configurations de fond de panier et de baie d'unité suivantes :
Taille de baie d'unité
3,5 pouces
2,5 pouces
Pour repérer les fonds de panier, voir « Composants du serveur » à la page 23.
Fond de panier pour unités 3,5 pouces
Les illustrations ci-dessous présentent les emplacements et les connecteurs situés sur le fond de panier des
unités 3,5 pouces.

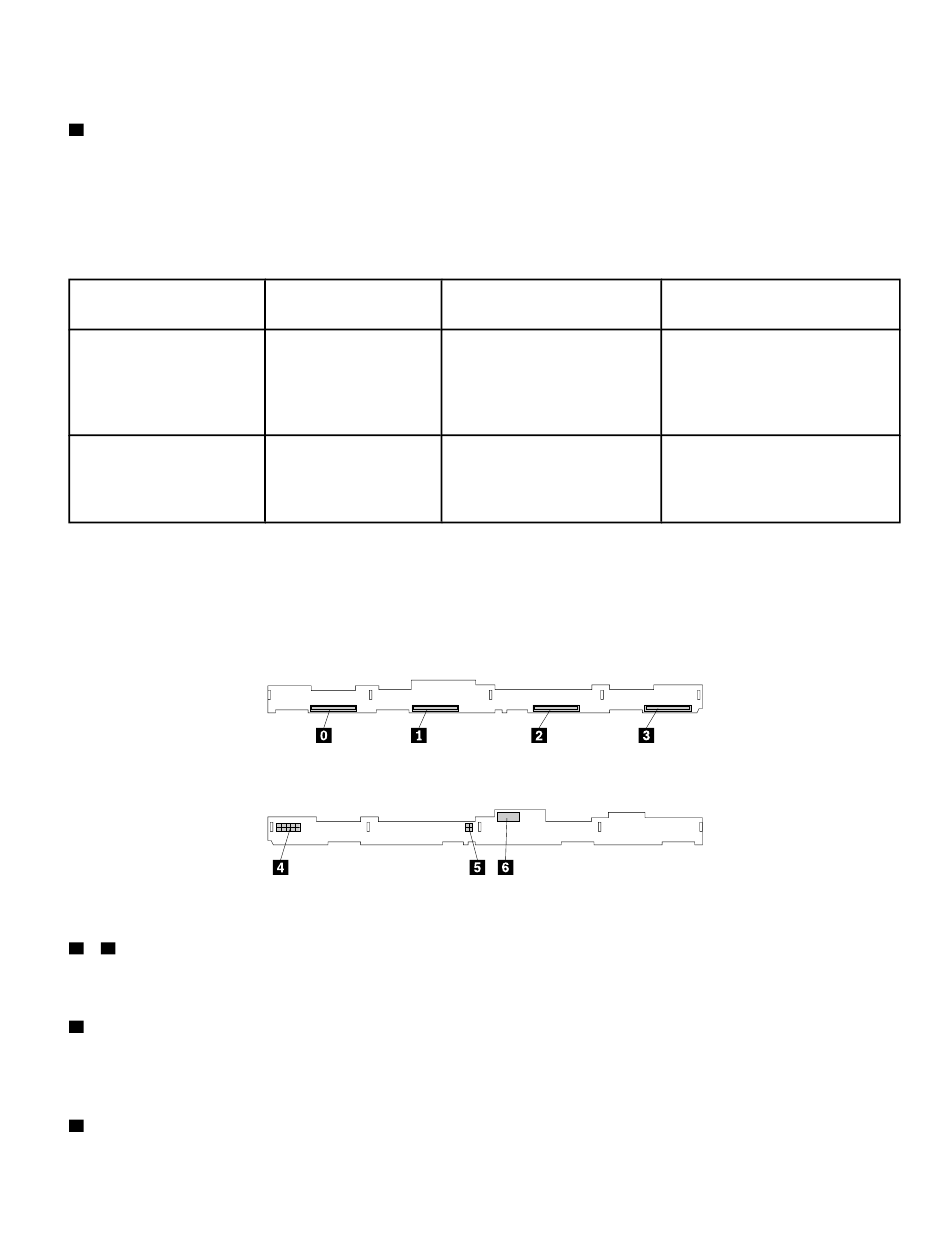

Figure 13. Vue avant du fond de panier des unités 3,5 pouces
Figure 14. Vue arrière du fond de panier des unités 3,5 pouces
0 – 3 Logement 0 à logement 3
Permet de connecter des unités 3,5 pouces.
4
Connecteur d'alimentation 10 broches
Permet de brancher le connecteur d'alimentation du fond de panier de la carte mère afin d'alimenter le fond
de panier.
5
Connecteur d'alimentation de l'unité de disque optique
Permet de brancher le cordon d'alimentation pour l'unité de disque optique Slim.
Quantité de baies
d'unité
4
8
Quantité de fonds de
panier
1
1
Chapitre 3
Type d'unité
Remplaçable à chaud, SATA
ou SAS
l'unité de disque dur ou
unité SSD 2,5 pouces
Remplaçable à chaud, SATA
ou SAS
l'unité de disque dur ou SSD
.
Présentation du produit
29
