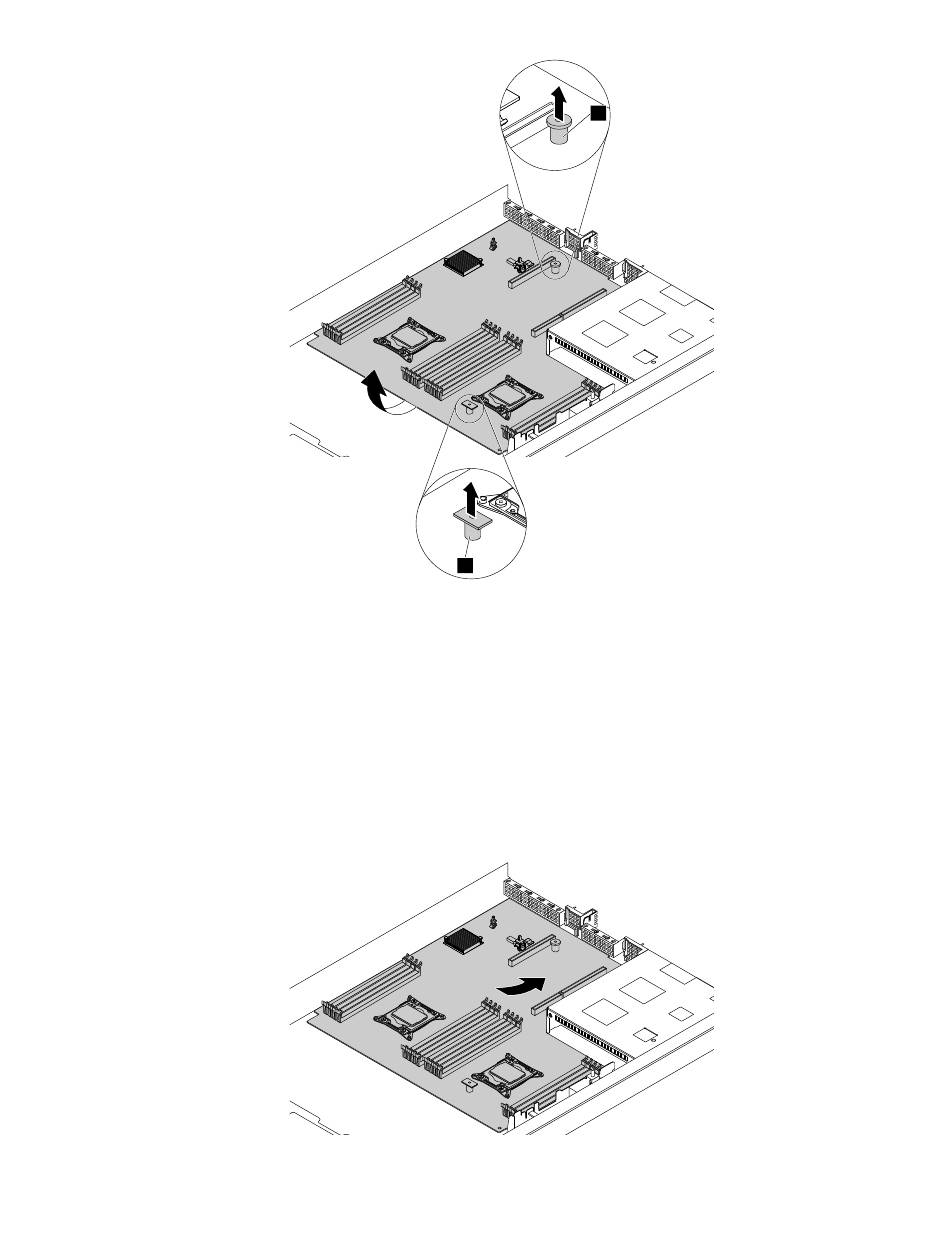

Figure 116. Retrait de la carte mère
16. Placez l'ancienne carte mère sur une surface antistatique, propre et plate. Mettez l'emballage
antistatique contenant la nouvelle carte mère en contact avec une zone métallique extérieure non peinte
du serveur. Déballez la nouvelle carte mère.
17. Installez la nouvelle carte mère dans le boîtier, puis appuyez sur celle-ci à l'arrière du serveur. Vérifiez
que :
• La nouvelle carte mère est maintenue par le goujon de montage du boîtier.
• Les connecteurs arrière de la nouvelle carte mère sont insérés dans les trous du panneau arrière
correspondants.
Figure 117. Installation de la carte mère
2
1
.
Chapitre 6
Remplacement d'options matérielles
137
